Описание продукта

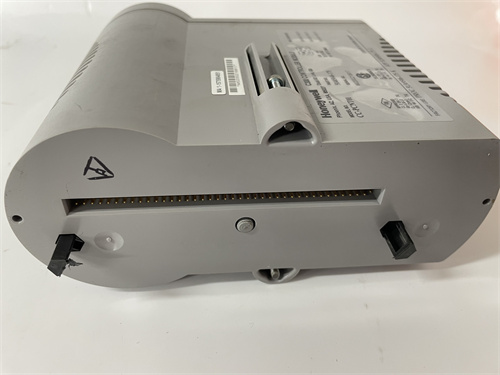

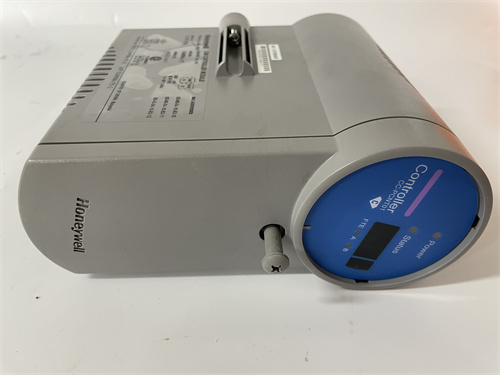

HONEYWELL CC-PCNT01 представляет собой контроллер-концентратор узла процесса (Process Controller Network Node) для распределенной системы управления (DCS) Honeywell Experion PKS. Этот модуль является интеллектуальным интерфейсным устройством, которое выполняет критически важную функцию подключения удаленных полевых устройств и подсистем к основной сети управления Experion. Основная задача модуля CC-PCNT01 — обеспечение надежной, детерминированной связи и обработки данных на уровне поля. Он выступает в роли удаленного контроллера или шлюза, способного напрямую управлять вводом-выводом через подключенные к нему модули C-серии или обмениваться данными с устройствами по полевым сетям. Использование модуля HONEYWELL CC-PCNT01 позволяет существенно повысить гибкость архитектуры, вынося точки контроля ближе к технологическому объекту и сокращая общую длину кабельных трасс. Этот контроллер обеспечивает выполнение локальных функций управления и логики, разгружая центральные процессоры C300 и повышая отказоустойчивость системы в целом. Таким образом, CC-PCNT01 является фундаментальным элементом для построения современных распределенных и масштабируемых систем управления на базе платформы Experion.

Для получения официальных технических данных, руководств по конфигурации и файлов загрузки обратитесь к ресурсам Honeywell: HONEYWELL CC-PCNT01.

Основные технические параметры

• Тип устройства: Контроллер-концентратор узла процесса (Process Controller Network Node) для Experion PKS.

• Архитектура: Предназначен для работы в распределенной сетевой архитектуре, часто как часть C-серии (C200/C300) удаленного ввода-вывода.

• Процессор и память: Обладает собственным процессором и памятью для выполнения логических и управляющих функций, а также для буферизации данных ввода-вывода.

• Сетевые интерфейсы:

• ControlNet (основной): Для высокоскоростной, детерминированной связи с другими контроллерами и станциями оператора в сети Experion.

• Полевые сети: Поддержка подключения к локальным шинам (например, для связи с модулями ввода-вывода C-серии).

• Поддерживаемые модули ввода-вывода: Управляет установленными в его шасси модулями серии C (C-серии) от Honeywell (аналоговые, дискретные, специализированные).

• Функции управления: Способен выполнять базовые и расширенные функции управления (логика, ПИД-регулирование), определенные в Control Builder (инженерной среде Experion).

• Питание: Обычно требует отдельного источника питания или получает его через шасси.

Ключевые преимущества и особенности

1. Распределенная архитектура: Основное преимущество модуля HONEYWELL CC-PCNT01 — возможность создания истинно распределенных систем управления. Это позволяет размещать контроллеры и точки ввода-вывода максимально близко к полевым приборам, что сокращает расходы на кабельную инфраструктуру и повышает помехозащищенность сигналов.

2. Повышенная надежность и отказоустойчивость: Распределение управляющих функций между несколькими узлами, такими как CC-PCNT01, предотвращает ситуацию, когда отказ одного центрального контроллера парализует весь процесс. Каждый узел может отвечать за свой независимый участок.

3. Детерминированная производительность сети: Использование сети ControlNet обеспечивает предсказуемое время отклика и высокую скорость обмена данными между узлами, что критично для контуров регулирования в реальном времени.

4. Масштабируемость системы: Легкость добавления новых узлов CC-PCNT01 позволяет гибко расширять систему по мере роста производства или модернизации объекта.

5. Интеграция с Experion PKS: Модуль является неотъемлемой частью единой среды Experion. Его конфигурация, программирование и диагностика осуществляются в тех же инструментах (Control Builder), что и для главных контроллеров, обеспечивая единообразие и простоту инжиниринга.

6. Локальная обработка данных: Способность выполнять логику и регулирование на месте снижает нагрузку на сетевой трафик и центральные процессоры, повышая общую эффективность системы.

Области применения и примеры использования

HONEYWELL CC-PCNT01 применяется на крупных распределенных промышленных объектах, где требуется надежное управление удаленными участками:

• Нефтегазовая промышленность: Автоматизация кустовых площадок, удаленных насосных и компрессорных станций на трубопроводах, установок подготовки нефти и газа.

• Нефтехимия и химия: Управление распределенными системами хранения сырья, трубопроводными обвязками и вспомогательными установками на крупном производстве.

• Водоочистка и водоотведение: Автоматизация удаленных насосных станций, резервуарных парков и контроль качества на протяженных сетях.

• Энергетика: Управление системами топливоподачи, золошлакоудаления, химводоподготовки на ТЭЦ.

Конкретный пример: На магистральном нефтепроводе каждые 50-100 км расположены перекачивающие станции. На каждой такой станции установлен собственный шкаф управления на базе контроллера HONEYWELL CC-PCNT01, который локально управляет насосными агрегатами, задвижками и собирает данные с датчиков. Все узлы по сети ControlNet связаны с центральным пунктом управления, где оператор видит целостную картину по всему трубопроводу.

Сравнение с аналогами конкурентов

• Emerson (DeltaV) с удаленными электронными маршрутизаторами: DeltaV использует CHARM-карты и удаленные концентраторы ввода-вывода. Подход Honeywell с контроллером CC-PCNT01 предполагает более высокий уровень интеллекта и автономности на удаленном узле, способном выполнять сложную логику, а не просто собирать данные.

• Siemens (PCS 7) с удаленными станциями ET 200: ET 200pro/ET 200M с процессорными модулями SIMATIC являются прямым аналогом. CC-PCNT01 отличается глубокой интеграцией именно в экосистему Experion PKS и оптимизацией для работы в сетях ControlNet, которые исторически являются сильной стороной Honeywell.

• ABB (System 800xA) с удаленными контроллерами AC 800M: Концепция похожа: распределенные контроллеры (AC 800M PE) связаны по промышленному Ethernet. CC-PCNT01 в рамках Experion предлагает альтернативную, проверенную сетевую технологию (ControlNet) и среду конфигурирования.

Рекомендации по выбору и важные замечания

1. Проектирование архитектуры сети: Решение об использовании распределенных узлов CC-PCNT01 должно быть частью общего проектного решения по архитектуре DCS. Необходимо тщательно спланировать сегментацию сети ControlNet, размещение узлов и резервирование каналов связи.

2. Распределение функций управления: Четко определите, какая логика и контуры регулирования будут выполняться на центральном контроллере C300, а какие — децентрализовано на каждом модуле CC-PCNT01. Это влияет на требования к производительности и объему памяти устройства.

3. Конфигурация и программирование: Для работы модуля требуется его полная конфигурация в Control Builder, включая назначение точек ввода-вывода, определение управляющих стратегий и настройку сетевых параметров. Убедитесь в наличии квалифицированных специалистов и лицензий на ПО.

4. Питание и установка: Удаленные узлы требуют надежного, часто резервированного, источника питания. Шкафы с оборудованием должны соответствовать условиям окружающей среды (температура, пыль, вибрация).

5. Документирование: Вести детальную документацию по каждому узлу HONEYWELL CC-PCNT01: его сетевой адрес, перечень подключенного оборудования, выполняемые функции и версию загруженной конфигурации. Это критично для эксплуатации и модернизации.

6. Резервирование: Для критически важных участков процесса рассмотрите возможность резервирования самого контроллера CC-PCNT01 или критических модулей ввода-вывода в его шасси для обеспечения максимальной доступности.
