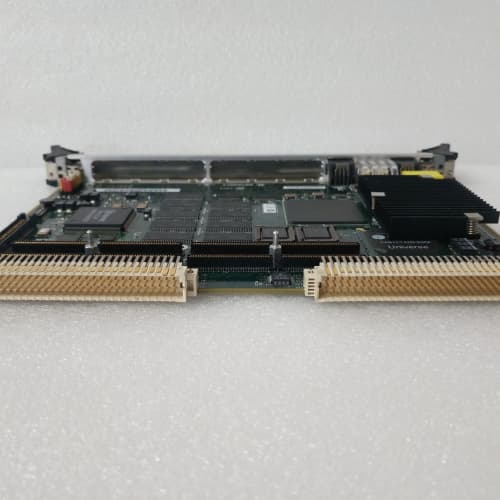

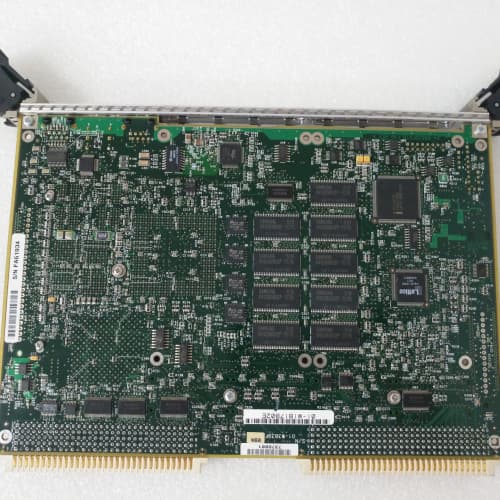

Описание одноплатного компьютера VMEbus MOTOROLA MVME2432

MOTOROLA MVME2432 представляет собой одноплатный компьютер (Single Board Computer, SBC), разработанный для высокопроизводительных встраиваемых систем на базе шины VMEbus. Этот продукт, выпущенный компанией Motorola (позднее Freescale, а затем NXP в рамках данной линейки), был предназначен для требовательных приложений управления в реальном времени, обработки данных и коммуникаций. MOTOROLA MVME2432 объединяет мощный процессор, развитую периферию и интерфейсы в формате 6U, являясь центральным вычислительным узлом в стойках VME.

Основные технические параметры

• Форм-фактор: Плата VMEbus стандарта 6U.

• Процессор: Высокопроизводительный процессор PowerPC, вероятно, серии MPC7xx или MPC8xx (например, MPC750, MPC860) с тактовой частотой в диапазоне 100-400 МГц.

• Память: Интегрированная оперативная память (SDRAM), поддерживающая установку дополнительных модулей SIMM/DIMM. Объем памяти мог варьироваться в зависимости от конфигурации.

• Интерфейсы и порты: Встроенные контроллеры для Ethernet (10/100 Мбит/с), последовательных портов (RS-232/422/485), USB, SCSI, а также интерфейсы для клавиатуры и мыши.

• Шинная архитектура: Слот VMEbus (VME64), поддерживающий роль системного контроллера (Slot 1). Возможна поддержка дополнительных шин, таких как PCI mezzanine.

• Графика: Интегрированный графический контроллер с поддержкой CRT и плоских панелей, часто на базе Chips & Technology или ATI.

• Запоминающие устройства: Поддержка твердотельных дисков (DOC – DiskOnChip) или интерфейсов для IDE.

Ключевые преимущества и особенности

Главным преимуществом платы MOTOROLA MVME2432 было сочетание вычислительной мощности архитектуры PowerPC, известной своей эффективностью в вычислениях на такт, с надежностью и детерминизмом промышленной шины VMEbus. Это позволяло запускать операционные системы реального времени (VxWorks, QNX, LynxOS) для выполнения критически важных задач. Плата отличалась высокой степенью интеграции, включая сетевые и графические возможности, что сокращало необходимость в дополнительных модулях. Надежность конструкции, расширенный температурный диапазон и поддержка длительного жизненного цикла делали MVME2432 популярным выбором для военных, аэрокосмических и телекоммуникационных применений.

Примеры применения в различных отраслях

• Оборонная и аэрокосмическая промышленность: Обработка данных в бортовых системах управления, радиолокационных станциях, системах связи.

• Телекоммуникационное оборудование: Контроллеры в коммутаторах, мультиплексорах и оборудовании передачи данных.

• Промышленная автоматизация: Управление сложными производственными линиями, испытательными стендами, системами сбора данных высокой скорости.

• Медицинская диагностика: Обработка изображений и данных в сложном диагностическом оборудовании.

Сравнение с аналогами конкурентов

В своем классе одноплатных компьютеров VME MOTOROLA MVME2432 конкурировал с продуктами компаний Force Computers (ныне Curtiss-Wright), DY-4 Systems, Kontron и General Electric (серия VMIVME). Его отличительной чертой была платформа PowerPC, которая в те годы конкурировала с архитектурами Intel x86 и SPARC, предлагая хороший баланс производительности и энергоэффективности. По сравнению с более современными платформами (CompactPCI, VPX), система на базе MVME2432 сегодня считается устаревшей по плотности вычислений и энергопотреблению, но в свое время была мощным и надежным решением для встраиваемых систем.

Рекомендации по выбору и важные замечания

1. Статус продукта: MOTOROLA MVME2432 является устаревшим (Legacy/Obsolute) продуктом, снятым с производства. Его приобретение актуально только для поддержки жизненного цикла, ремонта или модернизации существующих систем на базе VME.

2. Совместимость и конфигурация: Необходимо тщательно проверять совместимость платы с конкретной версией крейта VME, системным ПО (BIOS, BSP), операционной системой реального времени и драйверами периферии. Требуются специфические знания по архитектуре PowerPC.

3. Драйверы и ПО: Критически важна доступность корректных драйверов для требуемой ОСРВ и периферии (Ethernet, графика, последовательные порты). Их отсутствие может сделать эксплуатацию невозможной.

4. Память и периферия: При заказе необходимо уточнять тип, объем и скорость установленной памяти, а также наличие и версии необходимых интерфейсов (SCSI, специфические графические выходы).

5. Альтернативы для новых проектов: Для новых разработок настоятельно рекомендуется рассматривать современные шинные архитектуры (CompactPCI Serial, VPX) или промышленные компьютеры, которые обеспечат лучшую производительность, доступность компонентов, энергоэффективность и долгосрочную поддержку.

6. Источник поставки: Приобретать плату MOTOROLA MVME2432 следует у специализированных поставщиков, занимающихся устаревшим оборудованием (obsolescence management). Следует запрашивать информацию о тестировании и гарантии на бывшее в употреблении оборудование. Проверка работоспособности перед установкой в систему обязательна.
