Описание и Назначение

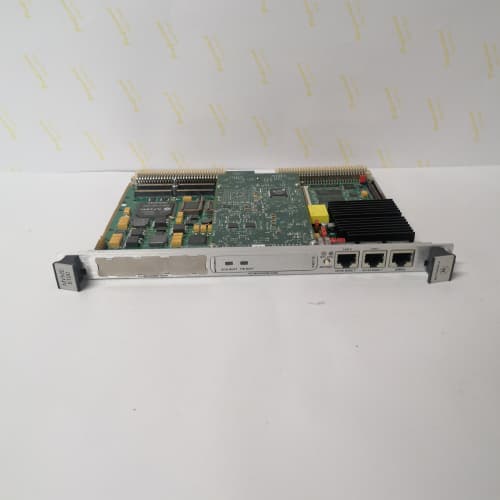

Плата MOTOROLA MVME5101-0131 представляет собой компактное вычислительное ядро, предназначенное для работы в шасси VME64. Основное назначение этого модуля — выполнение функций центрального процессора в распределенных системах управления и сбора данных (SCADA), системах обработки сигналов и управления движением. Благодаря поддержке архитектуры VMEbus, MVME5101-0131 легко интегрируется с множеством других модулей ввода-вывода, связи и специализированных контроллеров от разных производителей. Устройство идеально подходит для создания отказоустойчивых и легко модернизируемых систем, срок службы которых исчисляется десятилетиями, что особенно важно для оборонной и аэрокосмической промышленности.

Технические параметры

• Производитель: Motorola / Emerson / Artesyn

• Модель: MOTOROLA MVME5101-0131

• Тип: Одноплатный компьютер (SBC) в формате VME

• Процессор: PowerPC (часто MPC7400 или MPC750, тактовая частота до 500 МГц и выше)

• Память: От 128 МБ до 256 МБ SDRAM с ECC (коррекцией ошибок)

• Флеш-память: До 16 МБ для загрузчика и приложений

• Интерфейсы:

• 2 последовательных порта (EIA-232)

• Параллельный порт

• Ethernet 10/100Base-TX

• Интерфейсы для IDE и FDC (накопители)

• Шина: VME64 (совместимость с VME32)

• Питание: +5 В и +12 В (через разъем VMEbus)

Преимущества и особенности

Ключевым преимуществом MOTOROLA MVME5101-0131 является его исключительная надежность и долговременная доступность на рынке (Long Term Availability), что критически важно для оборонных и промышленных проектов с жизненным циклом 15-20 лет. Модуль поддерживает операционные системы реального времени, такие как VxWorks, LynxOS и Integrity, а также может работать под управлением ОС общего назначения (например, Linux). Наличие контроллера памяти с ECC гарантирует целостность данных даже в условиях воздействия радиации или сильных электромагнитных помех. Кроме того, архитектура MVME5101-0131 позволяет использовать его в качестве мастер-модуля в многопроцессорных конфигурациях VME-крейтов, распределяя вычислительную нагрузку между несколькими платами.

Области применения и примеры

Благодаря своей вычислительной мощности и надежности, MOTOROLA MVME5101-0131 нашел применение в самых ответственных отраслях.

• Оборонная промышленность: Системы управления радарами, бортовые вычислители летательных аппаратов (самолеты, вертолеты, БПЛА), системы наведения и управления огнем.

• Транспорт: Управление движением поездов (сигнализация, централизация, блокировка), системы диагностики железнодорожной инфраструктуры.

• Телекоммуникации: Базовые станции сотовой связи (более старые стандарты), оборудование сетей с гарантированной пропускной способностью.

• Научные исследования: Управление ускорителями частиц, телескопами и другим экспериментальным оборудованием, требующим обработки данных в реальном времени.

Например, в составе наземной станции управления спутниками модуль MVME5101-0131 может обрабатывать телеметрию и формировать команды управления, работая в круглосуточном режиме без перезагрузок на протяжении многих лет.

Сравнение с конкурентами

Основными конкурентами MOTOROLA MVME5101-0131 на момент его выхода были решения на базе процессоров Intel (например, SBC от Radisys или Force Computers) и другие платы на PowerPC (например, от Cetia).

• Плюсы по сравнению с архитектурой x86: Архитектура PowerPC в то время обеспечивала лучшее соотношение производительности к энергопотреблению и была более устойчива к сбоям. Платформа VMEbus с поддержкой живучести (hot-swap) на уровне MVME5101-0131 была проработана лучше, чем многие проприетарные решения конкурентов.

• Минусы: Экосистема программного обеспечения для PowerPC (особенно в нише ОСРВ) была менее обширна, чем для x86. Разработка под MVME5101-0131 требовала использования специализированных компиляторов и инструментов отладки, что могло увеличить стоимость разработки. Кроме того, к настоящему времени морально устаревшие модели уступают по производительности современным одноплатникам на Core i7, но выигрывают в надежности и предсказуемости.

Рекомендации по выбору и меры предосторожности

При выборе MOTOROLA MVME5101-0131 крайне важно обращать внимание на ревизию платы и объем установленной памяти (оперативной и флеш). Разные ревизии могут иметь различные версии загрузчика (PPCBug) и поддерживать разные наборы команд процессора. Приобретая поддержанное оборудование, обязательно проверяйте его работоспособность в крейте с вашим блоком питания.

Меры предосторожности:

1. Антистатическая защита: Плата MVME5101-0131 чрезвычайно чувствительна к статическому электричеству. Все работы по установке и извлечению из крейта должны проводиться в заземленном антистатическом браслете.

2. Охлаждение: Модуль выделяет значительное количество тепла. Обеспечьте принудительный обдув в VME-крейте, особенно при установке нескольких плат рядом.

3. Питание: Перед установкой убедитесь, что блок питания крейта обеспечивает достаточный ток по шине +5 В для всех установленных модулей, включая данный контроллер.
