Обзор и параметры одноплатного компьютера VME MOTOROLA MVME5100

Вас приветствует эксперт в области промышленной автоматизации, встраиваемых систем и высокопроизводительных вычислительных платформ. Давайте подробно рассмотрим ключевой компонент для сложных систем управления и сбора данных — одноплатный компьютер (SBC) стандарта VME.

Продукт и его описание

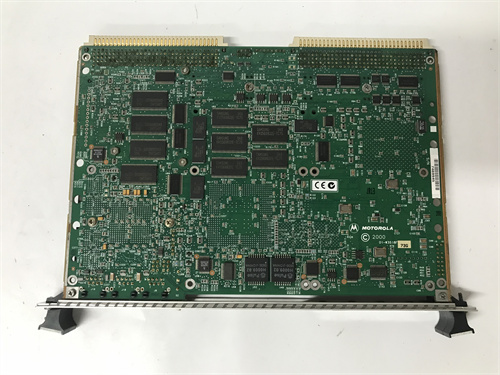

MOTOROLA MVME5100 — это высокопроизводительный одноплатный компьютер (Single Board Computer, SBC), разработанный для использования в высоконадежных промышленных и телекоммуникационных системах, построенных на архитектуре VMEbus. Эта плата, выпускавшаяся в период доминирования архитектуры VME, представляет собой полнофункциональную вычислительную систему на одной печатной плате. Одноплатный компьютер MOTOROLA MVME5100 интегрирует в себя мощный центральный процессор, оперативную память, интерфейсы ввода-вывода и контроллер шины VME, что позволяет ему выступать в качестве интеллектуального контроллера в стойках с модулями специализированного ввода-вывода. Для получения исторических технических данных, руководств и спецификаций обратитесь к архивным ресурсам по ссылке: MOTOROLA MVME5100 . В свое время производительность и надежность плат серии MVME5100 сделали их популярным выбором для сложных задач реального времени.

Технические параметры и характеристики

• Архитектура: Одноплатный компьютер (SBC) для шины VMEbus (стандарт IEEE 1014).

• Центральный процессор (CPU): Основан на процессорном ядре PowerPC, в частности, на серии Motorola MPC74xx (G4) или MPC75xx с тактовой частотой от 400 МГц до 1 ГГц и выше, в зависимости от модификации.

• Оперативная память (RAM): Интегрированные модули SDRAM, объемом от 128 МБ до 512 МБ и более.

• Контроллер шины: Интегрированный контроллер VME64/64x, обеспечивающий роль системного контроллера (Master) или контроллера прерываний.

• Встроенные интерфейсы ввода-вывода:

• Двойной Fast Ethernet (10/100 Мбит/с).

• Последовательные порты (RS-232/RS-485).

• Параллельный интерфейс (Centronics).

• Интерфейс PMC (PCI Mezzanine Card) для установки дополнительных специализированных модулей (например, дополнительных сетевых портов, интерфейсов Fieldbus).

• Порты USB.

• Контроллер дисков (IDE, SCSI).

• Поддерживаемые ОС: Реального времени (RTOS), такие как VxWorks, LynxOS, QNX, INTEGRITY, а также различные дистрибутивы Linux.

Преимущества и отличительные особенности

1. Высокая производительность: Для своего времени плата MOTOROLA MVME5100 предлагала исключительную вычислительную мощность, основанную на архитектуре PowerPC, что позволяло ей обрабатывать сложные алгоритмы управления, обработки данных и сетевых задач в режиме реального времени.

2. Модульность и масштабируемость: Будучи частью экосистемы VME, MVME5100 могла быть установлена в одну стойку с сотнями других специализированных модулей (аналоговый/дискретный ввод-вывод, модули связи, DSP-процессоры), создавая чрезвычайно мощные и гибкие системы.

3. Надежность и промышленное исполнение: Плата была рассчитана на работу в расширенном температурном диапазоне, в условиях вибрации и обладала высокой устойчивостью к отказам, что характерно для стандарта VME.

4. Долгий жизненный цикл: Платформа VME, и в частности такие продукты, как MVME5100, традиционно имели очень длительный цикл технической поддержки и доступности, что критически важно для объектов с долгим сроком службы (энергетика, транспорт).

5. Широкая поддержка ПО: Наличие портов на популярные операционные системы реального времени позволяло использовать обширный набор инструментов разработки и готовые библиотеки.

Примеры применения в различных отраслях

• Промышленная автоматизация: Сложные системы управления технологическими процессами (АСУ ТП) на металлургических, химических и машиностроительных предприятиях, где требовалась высокая вычислительная мощность и надежность.

• Транспорт: Бортовые вычислительные системы в железнодорожной и аэрокосмической отраслях.

• Телекоммуникации: Оборудование для управления сетевыми коммутаторами и маршрутизаторами.

• Оборона и безопасность: Системы управления в радиолокационных установках и комплексах связи.

• Научные исследования и испытательные стенды: Сбор и обработка данных с высокоскоростных датчиков.

Сравнение с аналогами конкурентов

В своей категории VME SBC MOTOROLA MVME5100 конкурировала с продуктами компаний Force Computers (ныне часть Curtiss-Wright), Radisys (бывшая Intel), DY 4 Systems и GE Intelligent Platforms (ныне Abaco Systems). Ключевыми преимуществами плат Motorola (позже Freescale, ныне NXP) были отличная производительность процессоров PowerPC, качественная конструкция и сильная поддержка со стороны производителя микропроцессоров. По сравнению с зарождающимися в то время компактными промышленными ПК (IPC), платы VME, такие как MVME5100, предлагали лучшую устойчивость к внешним воздействиям, модульность и предсказуемость работы в режиме реального времени.

Рекомендации по выбору и важные замечания

1. Статус устаревшей технологии: Одноплатный компьютер MOTOROLA MVME5100 и платформа VME в целом считаются устаревшими (legacy). При проектировании новых систем следует рассматривать современные альтернативы: CompactPCI Serial, VPX или AdvancedTCA.

2. Актуальность для модернизации: Данный продукт актуален в первую очередь для поддержки, ремонта и ограниченной модернизации существующих систем, где требуется сохранение инвестиций и совместимости.

3. Совместимость и конфигурация: При замене или добавлении платы MVME5100 необходимо тщательно проверять версию аппаратной ревизии, тип установленного процессора, объем памяти и версию PROM/BIOS на предмет совместимости с существующей стойкой, модулями ввода-вывода и программным обеспечением. Архивные данные доступны по ссылке: MOTOROLA MVME5100 (https://www.example.com/motorola-mvme5100).

4. Программное обеспечение и ОС: Убедитесь в наличии исходных кодов, инструментов сборки и лицензий на операционную систему реального времени. Поддержка старых версий ОС может быть ограничена.

5. Поиск запасных частей: Поиск новых или б/у плат MVME5100 может быть сложным и дорогим. Стоит рассмотреть стратегию миграции всей системы на современную платформу, а также создать собственный стратегический запас критически важных модулей.
