Описание продукта

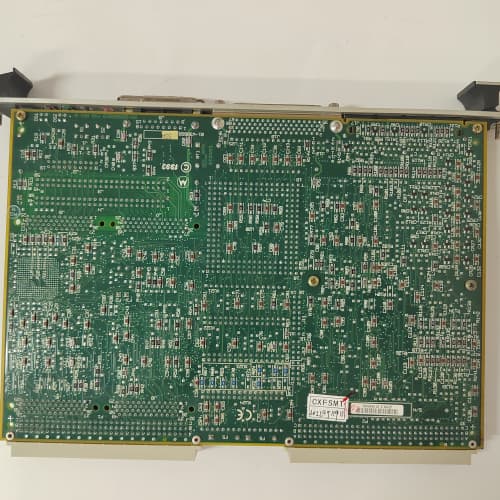

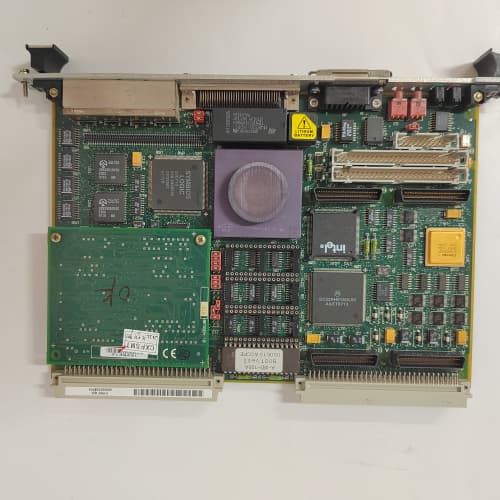

Одноплатный компьютер MOTOROLA MVME162-220 представляет собой высокопроизводительную интегрированную вычислительную плату (Single Board Computer - SBC), разработанную для работы в качестве главного или ведомого модуля в системе на базе шины VME (Versa Module Europa). Данная плата построена на базе процессора Motorola MC68040 или MC68LC040, что обеспечивало значительную для своего времени вычислительную мощность для задач управления в реальном времени, обработки данных и сетевых операций. Модуль MOTOROLA MVME162-220 обычно использовался в качестве контроллера в сложных промышленных системах сбора данных, телекоммуникационном оборудовании (например, в базовых станциях), военных и аэрокосмических применениях. Его ключевая функция — выполнение специализированного программного обеспечения (часто в среде реального времени, такой как VxWorks или LynxOS) для управления периферийными платами ввода-вывода, установленными в той же стойке VME. Интеграция платы MOTOROLA MVME162-220 позволяла создавать компактные, но мощные вычислительные системы для критически важных задач.

Технические параметры и характеристики

• Тип устройства: Одноплатный компьютер (Single Board Computer) для шины VMEbus.

• Процессор: Центральный процессор Motorola MC68040 или MC68LC040 с тактовой частотой, как правило, 25 МГц или выше (точная частота зависит от модификации -220).

• Сопроцессор: Встроенный арифметический сопроцессор (FPU) для ускорения вычислений с плавающей запятой (в версии с MC68040).

• Память: На борту устанавливалась оперативная память (DRAM) объемом, характерным для эпохи (например, 4, 8, 16 МБ), а также флэш-память (EEPROM) для хранения загрузчика и ПО.

• Интерфейсы на борту:

• Последовательные порты: Несколько портов RS-232/422/485 для подключения терминалов, модемов или периферии.

• Параллельный интерфейс: Centronics.

• Сетевой интерфейс: Ethernet 10BASE-T (10 Мбит/с) через разъем RJ-45.

• Шина расширения: VMEbus (Master/Slave), а также локальная шина VSB (VME Subsystem Bus) для высокоскоростного доступа к памяти.

• Слоты расширения: Наличие слотов для модулей памяти (SIMM) и, возможно, дополнительных интерфейсов.

• Питание: Получает питание от шины VME backplane (+5В, ±12В).

• Совместимость: Предназначен для установки в стандартную стойку VME (3U или 6U по высоте).

Преимущества и ключевые особенности

1. Высокая интеграция и производительность: Для своего времени плата MOTOROLA MVME162-220 предлагала исключительно высокий уровень интеграции: мощный CPU, память, сеть и последовательные порты на одной плате, что сокращало количество необходимых слотов в стойке и повышало общую надежность системы.

2. Надежность и промышленное исполнение: Как и вся продукция Motorola для встраиваемых систем, плата MOTOROLA MVME162-220 была рассчитана на работу в расширенном температурном диапазоне и в условиях вибрации, что делало её пригодной для суровых промышленных условий.

3. Поддержка операционных систем реального времени (ОСРВ): Плата полностью поддерживалась ведущими ОСРВ (VxWorks, pSOS, LynxOS), что позволяло разрабатывать сложное, детерминированное программное обеспечение для управления в реальном времени — ключевое преимущество архитектуры MOTOROLA MVME162-220.

4. Модульность и масштабируемость экосистемы VME: Использование стандарта VMEbus позволяло легко расширять систему, добавляя специализированные платы ввода-вывода, DSP-процессоры или дополнительные вычислительные модули в одну стойку.

Примеры применения в различных отраслях

• Промышленная автоматизация: Контроллеры для сложных систем управления производственными линиями, робототехникой, системами контроля доступа.

• Телекоммуникации: Контроллеры в оборудовании передачи данных, мультиплексорах, ранних маршрутизаторах и базовых станциях.

• Оборонная и аэрокосмическая промышленность: Бортовые вычислительные системы, системы сбора и обработки данных.

• Научное и медицинское оборудование: Управление сложными измерительными комплексами и диагностическими приборами.

Сравнение с аналогами других производителей

Плата MOTOROLA MVME162-220 была прямым конкурентом других одноплатных компьютеров VME того периода от таких компаний, как Force Computers (также использовали процессоры Motorola), Dy 4 Systems или Intel (на базе процессоров i386/i486). Её ключевым отличием и преимуществом была архитектура процессора Motorola 680x0, которая долгое время доминировала в рынке встраиваемых и промышленных систем благодаря своей эффективности и надежности. По сравнению с более современными решениями (CompactPCI, AdvancedTCA, современные промышленные компьютеры), система MOTOROLA MVME162-220 уступает в скорости и объёме памяти на порядки, но для поддержки существующих устаревших систем она может оставаться критически важным компонентом.

Рекомендации по выбору и важные замечания

1. Поддержка унаследованных систем: Выбор платы MOTOROLA MVME162-220 сегодня оправдан почти исключительно необходимостью ремонта или модернизации существующей системы на VMEbus, где требуется полная аппаратная и программная совместимость.

2. Критическая важность документации и ПО: Для работы необходимы оригинальные руководства (Hardware Reference Manual, Installation Guide), загрузчик (монитор отладки), драйверы и, что самое важное, исходный код прикладного ПО и ОСРВ. Без этого восстановление системы невозможно.

3. Источники питания и стойка VME: Необходимо убедиться в наличии и исправности соответствующей стойки VME с backplane и источников питания, соответствующих спецификациям VME.
