Описание продукта

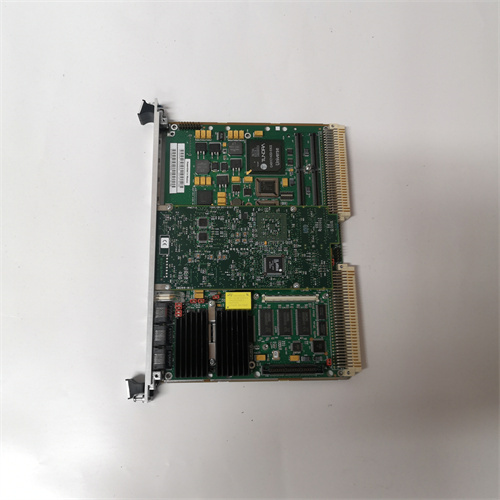

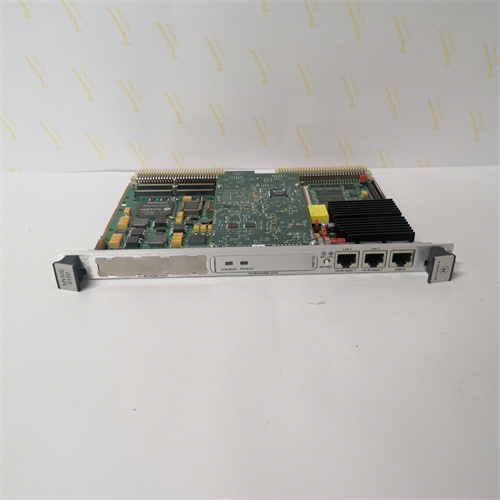

Одноплатный компьютер MOTOROLA MVME5101-0131 представляет собой высокопроизводительный промышленный вычислительный модуль, построенный на архитектуре VMEbus и процессоре PowerPC. Этот модуль не является компонентом ПЛК в классическом понимании, но широко использовался и продолжает использоваться в качестве мощного контроллера верхнего уровня, промышленного сервера или платформы для систем SCADA, управления сложными технологическими процессами и встраиваемых применений, требующих высокой вычислительной мощности и надежности. MOTOROLA MVME5101-0131 оснащен процессором, памятью, сетевыми и периферийными интерфейсами на одной плате, что делает его законченным решением для интеграции в стойки VME. Благодаря промышленному исполнению и длительному жизненному циклу, плата MVME5101-0131 стала стандартом для многих ответственных приложений.

Технические параметры

• Тип устройства: Одноплатный компьютер (Single Board Computer - SBC) для шины VME.

• Процессор: Процессор семейства PowerPC (вероятно, Motorola MPC7410 или MPC7455) с высокой тактовой частотой (например, 1 ГГц).

• Память: Интегрированная оперативная память (SDRAM), обычно 512 МБ или более, и флэш-память для хранения ПО.

• Системная шина: Интерфейс VME64 (VMEbus), обеспечивающий подключение к периферийным модулям ввода-вывода и другим платам в стойке.

• Интерфейсы на борту:

• Сетевой интерфейс: Два порта Ethernet 10/100/1000 Мбит/с (Gigabit).

• Последовательные порты: Несколько портов RS-232/RS-485.

• Порт USB.

• Интерфейс PMC (PCI Mezzanine Card): Для установки дополнительных специализированных модулей (например, дополнительных сетевых портов, дисковых контроллеров).

• Промышленное исполнение: Рассчитана на расширенный температурный диапазон и устойчивость к вибрации.

Преимущества и особенности

1. Высокая вычислительная мощность: Благодаря процессору PowerPC, плата MOTOROLA MVME5101-0131 обеспечивала значительную для своего времени производительность для выполнения сложных алгоритмов управления, обработки данных и работы в качестве шлюза.

2. Модульность и расширяемость VME: Архитектура VMEbus позволяет создавать гибкие системы, добавляя в стойку специализированные платы ввода-вывода, коммуникационные процессоры или дополнительные вычислительные модули вокруг центральной платы MVME5101.

3. Промышленная надежность и долгий жизненный цикл: Данные платы разрабатывались для круглосуточной работы в течение многих лет в промышленных условиях, что делало их предсказуемым и надежным выбором для критичных применений.

4. Богатый набор встроенных интерфейсов: Наличие Gigabit Ethernet, последовательных портов и слота PMC обеспечивало готовность к интеграции в разнообразные сетевые и полевые среды без необходимости сразу занимать слоты VME.

5. Поддержка реального времени: Плата часто использовалась с операционными системами реального времени (RTOS), такими как VxWorks, QNX или LynxOS, что обеспечивало детерминированную работу для задач управления.

6. Широкая инсталляционная база и наследие: MVME5101-0131 и подобные ей платы стали основой для множества систем в энергетике, транспортной автоматизации, оборонном секторе, что создало обширную базу знаний и доступность запасных частей.

Примеры применения в различных отраслях

• Энергетика и распределенные системы управления: Использование в качестве основного контроллера или шлюза связи в системах SCADA для подстанций, трубопроводов, объектов генерации.

• Транспортная автоматизация: Управление системами сортировки на железной дороге, контроль движения в метро, бортовые системы на специализированном транспорте.

• Промышленные испытательные стенды: Мощный вычислительный узел для управления сложными испытаниями, сбора и обработки большого объема данных в реальном времени.

• Связь и телекоммуникации: Платформа для медиашлюзов, маршрутизаторов или контроллеров в оборудовании передачи данных.

• Оборонная и аэрокосмическая промышленность: Применение в составе бортовых или наземных систем управления.

Сравнение с аналогами (Intel-архитектура, современные встраиваемые ПК)

• Против промышленных ПК на базе x86 (например, от Advantech или Beckhoff): Платы VME, такие как MOTOROLA MVME5101-0131, традиционно предлагали более высокую надежность, лучшую защиту от вибрации и стандартизированную модульную архитектуру для сложных систем, в то время как промышленные ПК часто фокусируются на гибкости и цене.

• Против современных встраиваемых систем на ARM или x86: Современные платформы компактнее, энергоэффективнее и мощнее. Однако MVME5101 остается актуальной для поддержки и модернизации существующих систем на базе VME, где полная замена всей инфраструктуры стоила бы чрезмерно дорого.

• Против специализированных ПЛК верхнего уровня (например, Siemens S7-400): ПЛК оптимизированы для логического управления и имеют другую software-экосистему. MVME5101-0131 — это универсальная вычислительная платформа, на которой можно запускать собственное ПО, что дает большую гибкость, но требует более глубоких знаний в программировании.

Рекомендации по выбору и важные замечания

1. Устаревшая, но поддерживаемая платформа: MOTOROLA MVME5101-0131 относится к зрелой, даже устаревающей технологии. При выборе для нового проекта следует рассмотреть современные альтернативы (VME продолжает развиваться, но доминируют другие стандарты). Основное применение сегодня — замена в существующих системах.

2. Критическая важность совместимости: При замене необходимо учитывать ревизию платы, версию прошивки (firmware), тип установленной памяти и совместимость с драйверами в используемой операционной системе.

3. Программное обеспечение и ОС: Работа платы зависит от корректно установленной и сконфигурированной операционной системы (часто RTOS) и прикладного ПО. Необходимо наличие резервных копий и исходного кода.

4. Охлаждение и условия эксплуатации: Мощный процессор требует эффективного охлаждения. Необходимо обеспечить достаточный воздушный поток в стойке VME и соблюдать температурный режим.
