Описание продукта

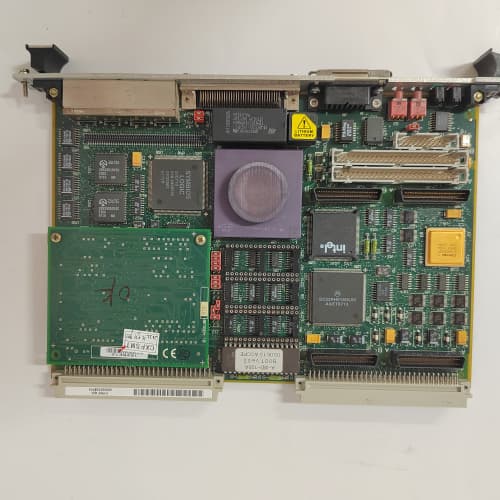

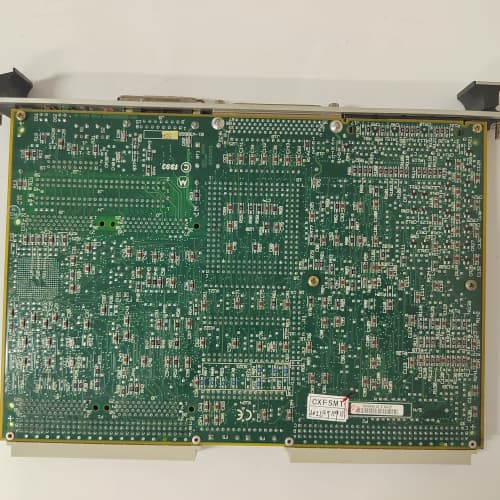

MOTOROLA MVME162-212 представляет собой одноплатный компьютер (SBC) на базе процессора Motorola 68030 или 68040 (в зависимости от модификации) с тактовой частотой, как правило, 25 или 33 МГц, и встроенным математическим сопроцессором. Он был разработан для использования в качестве высокопроизводительного вычислительного ядра в промышленных системах, построенных на стандартной шине VME. Основная функция платы MVME162-212 — выполнение сложных алгоритмов управления, обработки данных или сетевых задач в реальном времени. Модуль часто выступал в роли интеллектуального контроллера для специализированных систем или как главный процессор в рамках ПЛК-подобных архитектур. Установка MOTOROLA MVME162-212 позволяла создавать мощные, настраиваемые системы управления для ответственных применений.

Технические параметры

• Тип модуля: Одноплатный компьютер (SBC) для шины VMEbus.

• Процессор: Центральный процессор Motorola MC68030 или MC68040.

• Тактовая частота: 25 МГц или 33 МГц (зависит от ревизии).

• Сопроцессор: Встроенный математический сопроцессор (FPU).

• Память: Встроенная оперативная память (DRAM, типично 4-16 МБ), кэш-память, ПЗУ для монитора отладки (PROM).

• Интерфейсы: Последовательные порты (асинхронные и синхронные), параллельный порт, интерфейсы для локальной шины VSB (VME Subsystem Bus) и IndustryPack (IP).

• Слот расширения: Наличие слотов для модулей IndustryPack для добавления специализированного ввода-вывода.

• Питание: +5В от шины VME.

Преимущества и особенности
Ключевым преимуществом платы MOTOROLA MVME162-212 была ее высокая для своего времени производительность и вычислительная точность благодаря использованию 32-битного процессора серии 680x0 и FPU. Модуль отличался высокой надежностью и был рассчитан на работу в расширенном промышленном температурном диапазоне. Его архитектура с поддержкой модулей IndustryPack (IP) предоставляла исключительную гибкость, позволяя добавлять кастомные интерфейсы ввода-вывода (дискретные, аналоговые, последовательные) под конкретную задачу. Плата MVME162-212 была эталоном надежности и производительности в своей нише, а ее обширная поддержка со стороны операционных систем реального времени (VxWorks, pSOS+, OS-9) делала ее мощной платформой для разработки.

Примеры применения в различных областях

• Промышленная автоматизация: Использование в качестве главного контроллера для сложных станков, испытательных стендов или роботизированных линий.

• Обработка данных и телеметрия: Применение в системах сбора и первичной обработки данных с множества датчиков, например, в научных экспериментальных установках или системах мониторинга.

• Сетевые шлюзы и коммуникации: Роль маршрутизатора или шлюза протоколов в ранних промышленных сетях благодаря мощным последовательным и сетевым интерфейсам.

• Оборонная и аэрокосмическая промышленность: Использование в бортовых системах управления и обработки сигналов в составе отказоустойчивых VME-стойках.

Сравнение с аналогами конкурентов
Прямыми аналогами платы MOTOROLA MVME162-212 были одноплатные компьютеры других производителей для шины VME, такие как Force CPU-30 или Dy-4 SVME/DMV-182. Преимущество платы MVME162-212 заключалось в ее широком распространении, отличной документации и мощной экосистеме модулей расширения IndustryPack от Motorola и сторонних производителей. По сравнению с классическими ПЛК того времени (например, Siemens S5 или Allen-Bradley PLC-5/10), MOTOROLA MVME162-212 предлагала на порядок более высокую вычислительную мощность и гибкость, но требовала значительно более глубоких знаний в области программирования на языках низкого уровня и ОСРВ.

Рекомендации по выбору и меры предосторожности

1. Устаревшая технология: Важно понимать, что MOTOROLA MVME162-212 — это устаревший продукт, снятый с производства. Его приобретение актуально почти исключительно для поддержки, ремонта или модернизации существующих, часто критически важных, систем, которые невозможно быстро заменить.

2. Состояние и совместимость: При покупке б/у модуля необходимо тщательно проверять его физическое состояние, версию прошивки в ПЗУ и совместимость с существующей VME-стойкой, шасси и периферийными модулями IndustryPack.

3. Программное обеспечение: Необходимо наличие исходного кода приложения и соответствующего инструментария разработки (кросс-компиляторы, отладчики), так как современная поддержка ОСРВ для этой платформы крайне ограничена.

4. Резервирование и поставщики: Для промышленного применения в действующих системах рекомендуется искать модули с гарантией от специализированных поставщиков, занимающихся восстановлением и тестированием старого оборудования. Рассмотрите возможность приобретения полного резервного комплекта, включая саму плату MVME162-212 и ключевые модули IP.
