Описание продукта

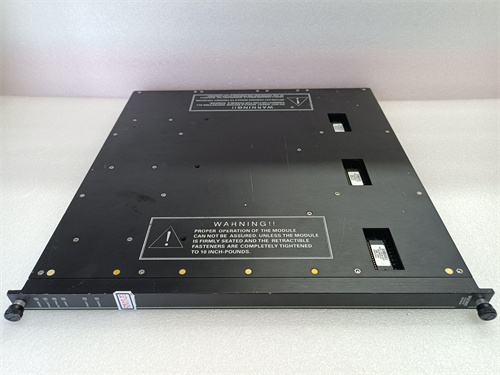

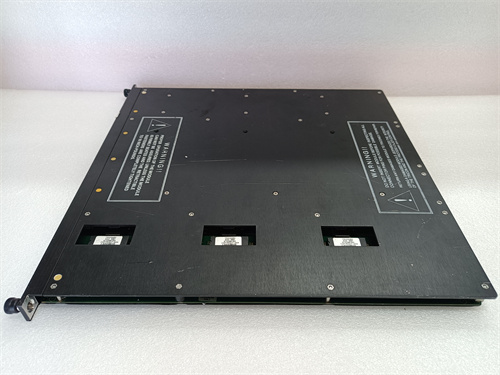

[TRICONEX 3805E] представляет собой высоконадежный модуль цифрового ввода, входящий в состав отказоустойчивой системы управления безопасностью (Safety Instrumented System, SIS) Tricon, разработанной компанией Triconex (ныне входит в портфель Schneider Electric). Данный модуль с каталожным номером 3805E специально разработан для применения в критически важных системах безопасности и противоваарийной защиты (ESD), где требуется самый высокий уровень отказоустойчивости и надежности, соответствующий требованиям SIL 3 (Safety Integrity Level 3). [TRICONEX 3805E] предназначен для приема дискретных сигналов от различных полевых устройств – кнопок аварийного останова, концевых выключателей, реле давления, датчиков пламени и других элементов систем безопасности. Модуль построен на базе архитектуры Triple Modular Redundancy (TMR), что обеспечивает его работу по принципу "2oo3" (два из трех) и позволяет пережить отказ любого из трех внутренних каналов без остановки процесса и без потери функции безопасности. 3805E является ключевым компонентом для обеспечения промышленной безопасности на объектах нефтегазовой, химической, энергетической и других отраслей.

Технические параметры

• Тип продукта: Отказоустойчивый модуль цифрового ввода (TMR Digital Input Module) для систем безопасности Tricon.

• Производитель: Triconex / Schneider Electric.

• Совместимые системы: Tricon (серия 3800), Trident, а также другие контроллеры безопасности Triconex.

• Архитектура: Triple Modular Redundancy (TMR) — тройное модульное резервирование с мажоритарным голосованием "2 из 3".

• Количество каналов: Обычно 32 или 64 канала цифрового ввода.

• Тип входного сигнала: Дискретные сигналы напряжением 24V DC, 48V DC, 115V AC (в зависимости от модификации).

• Изоляция: Оптоэлектронная гальваническая развязка между каналами, а также между каналами и системной шиной. Каналы сгруппированы в изолированные группы.

• Диагностика: Непрерывная онлайн-диагностика с обнаружением обрыва цепи, короткого замыкания, залипания контактов и других неисправностей. Диагностика выполняется для каждого из трех внутренних каналов TMR.

• Индикация: Светодиодные индикаторы состояния модуля, работоспособности каналов и результатов диагностики на передней панели.

• Напряжение питания: Получает питание от монтажной рамы Tricon через системный разъем.

• Время отклика: Минимальное время отклика для критически важных сигналов безопасности.

• Рабочая температура: Промышленный диапазон 0°C до +60°C, адаптированный для установки в шкафах управления.

• Монтаж: Устанавливается в специализированное шасси (раму) системы Tricon.

Преимущества и особенности

• Исключительная отказоустойчивость TMR: Главное преимущество модуля [TRICONEX 3805E] — его архитектура с тройным резервированием. Внутри модуля находятся три независимых, изолированных канала, которые параллельно обрабатывают входной сигнал. Выходное значение формируется по принципу мажоритарного голосования (2oo3). Это означает, что даже при отказе одного из трех внутренних каналов, модуль продолжает корректно определять состояние входного сигнала, обеспечивая непрерывность функции безопасности и не требуя немедленного отключения для ремонта. 3805E от TRICONEX гарантирует безопасность и готовность.

• Высочайший уровень безопасности (SIL 3): Модуль [TRICONEX 3805E] сертифицирован для применения в системах безопасности, требующих уровня полноты безопасности SIL 3 по стандартам IEC 61508. Это означает, что он способен обеспечить требуемую вероятность безотказной работы при возникновении опасных отказов, что критически важно для систем противоварийной защиты, где цена ошибки — экологическая катастрофа или угроза жизни людей. 3805E – это выбор для самых ответственных применений.

• Непрерывная онлайн-диагностика: Модуль выполняет постоянное самотестирование, включая проверку цепей ввода, линий связи с полевыми устройствами и собственных внутренних компонентов. Любая неисправность (обрыв, короткое замыкание, залипание контактов) немедленно обнаруживается и сигнализируется системе безопасности, что позволяет оперативно принять меры, не дожидаясь развития аварийной ситуации. Наличие [TRICONEX 3805E] в системе значительно повышает ее диагностическую глубину.

• Горячая замена (Hot Swap): Модуль поддерживает "горячую" замену, что позволяет извлечь и установить новый модуль [TRICONEX 3805E] без остановки работы контроллера и обесточивания системы. Это особенно важно для непрерывных производств, где любой останов приводит к огромным убыткам. Замена неисправного модуля занимает считанные минуты и не нарушает технологический процесс.

• Гальваническая развязка для защиты системы: Модуль обеспечивает надежную гальваническую развязку между полевыми цепями (где могут возникать помехи, наводки и перенапряжения) и высокочувствительной электроникой контроллера и системной шины. Это защищает дорогостоящее оборудование управления от повреждений и повышает общую надежность системы безопасности. TRICONEX 3805E – это надежный барьер между "полем" и "мозгами" системы безопасности.

Области применения и примеры использования

• Нефтегазовая промышленность: На offshore-платформах, береговых установках подготовки газа (УКПГ), компрессорных станциях магистральных газопроводов модули [TRICONEX 3805E] используются в системах противоаварийной защиты (ESD) для приема сигналов от кнопок аварийного останова, датчиков загазованности, пожарных извещателей и других устройств безопасности. От их надежной работы зависит безопасность всего объекта. 3805E – это стандарт для систем безопасности Triconex в нефтегазовой отрасли.

• Химическая и нефтехимическая промышленность: На установках пиролиза, полимеризации и других опасных производствах модули [TRICONEX 3805E] принимают сигналы от датчиков давления, температуры и уровня, формирующих цепи безопасности. Любой отказ здесь недопустим, и архитектура TMR гарантирует, что даже при внутренней неисправности модуля сигнал безопасности будет корректно обработан, предотвращая аварию.

• Энергетика: На тепловых электростанциях (ТЭС) и атомных станциях (АЭС) модули [TRICONEX 3805E] применяются в системах безопасности котлов и турбин, принимая сигналы от датчиков защиты и кнопок аварийного останова. Высокая надежность этих модулей — обязательное требование для лицензирования энергоблоков.

• Нефтепереработка: На установках каталитического крекинга, риформинга и гидроочистки модули 3805E обеспечивают надежный прием сигналов от систем защиты, критически важных для безопасности процессов нефтепереработки.

• Металлургия и горнодобывающая промышленность: На опасных производственных объектах, таких как шахты и рудники, системы безопасности с модулями [TRICONEX 3805E] принимают сигналы от датчиков контроля загазованности, пожарной сигнализации и других устройств, критически важных для безопасности персонала.

Сравнение с конкурирующими продуктами

По сравнению с аналогичными модулями цифрового ввода для систем безопасности других производителей (например, HIMA H41q/H51q DI, Honeywell FSC DI, ABB Triguard DI, Siemens F-системы DI):

• Преимущества: Главное преимущество [TRICONEX 3805E] — его архитектура TMR (тройное модульное резервирование), реализованная на аппаратном уровне. Это обеспечивает более высокую готовность (availability) по сравнению с системами с парным резервированием (1oo2D), так как позволяет пережить большее количество отказов без остановки. Продукты Triconex известны своей исключительной надежностью и широко применяются в самых ответственных проектах по всему миру, особенно в нефтегазовой отрасли. Их диагностические возможности и простота обслуживания (горячая замена) являются эталонными. Модули серии 3800, включая 3805E, имеют многолетнюю историю успешной эксплуатации.

• Недостатки: Как специализированный продукт для систем безопасности Triconex, модуль 3805E имеет высокую стоимость, отражающую его надежность и функциональность. Он требует использования специализированного ПО для конфигурирования и обслуживания (TriStation). Для проектов, где не требуется SIL 3, использование такого модуля может быть избыточным и экономически неоправданным. Системы Triconex менее распространены в некоторых регионах по сравнению с продуктами Siemens или ABB, что может влиять на доступность технической поддержки и сервиса.

Рекомендации по выбору и меры предосторожности

• Проверка соответствия требованиям безопасности (SIL): Убедитесь, что применение модуля [TRICONEX 3805E] соответствует требуемому для вашей функции безопасности уровню SIL (SIL 3). Проверьте, что выбранная конфигурация модуля и его настройки обеспечивают выполнение требований по надежности и времени реакции.

• Совместимость с системой: При заказе [TRICONEX 3805E] необходимо убедиться в его совместимости с версией вашей системы Tricon (прошивка контроллера, версия шасси, тип используемого процессорного модуля). Информацию о совместимости можно получить из документации Triconex или у официальных дистрибьюторов Schneider Electric.

• Конфигурация каналов: Правильно сконфигурируйте параметры входных каналов (тип входного сигнала, фильтрация, диагностика) с помощью инженерного ПО TriStation. Неправильная настройка может привести к некорректной работе или ложным срабатываниям системы безопасности.

• Монтаж и подключение: Установите модуль [TRICONEX 3805E] в соответствующий слот шасси Tricon. Подключение полевых проводов к модулю должно выполняться через специализированные клеммные сборки (например, серии 3800) в соответствии с проектной документацией. Обеспечьте надежное заземление шасси и экранирование кабелей для защиты от помех.

• Терминирование резервированных каналов: При использовании модуля 3805E в составе TMR-системы, необходимо строго соблюдать требования к подключению полевых устройств и согласованию линий связи между тремя внутренними каналами.

• Условия окружающей среды: Обеспечьте условия эксплуатации модуля в соответствии со спецификациями (температура, влажность, защита от пыли). Модули Tricon предназначены для установки в чистых, кондиционируемых помещениях.

• Стратегия резервирования (Spare Parts): Для систем безопасности наличие на складе запасного модуля [TRICONEX 3805E] является обязательным требованием для обеспечения готовности. Выход из строя модуля ввода безопасности может привести к останову производства или, что еще хуже, к работе без резервирования, что недопустимо. Рекомендуется иметь как минимум один модуль 3805E в запасе для быстрой замены.
