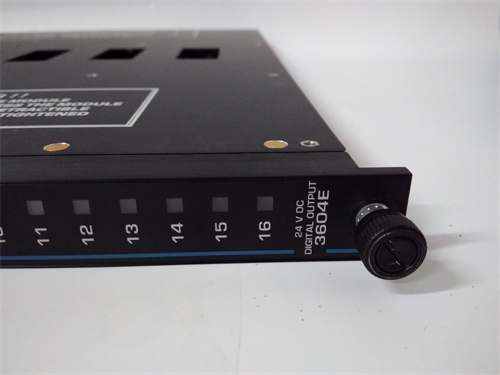

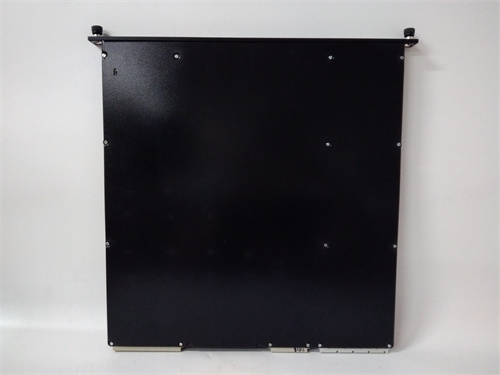

Обзор модуля TRICONEX 3604E

Модуль TRICONEX 3604E представляет собой высоконадежный компонент систем противоаварийной защиты (Safety Instrumented Systems - SIS), выпускаемый компанией Triconex (в настоящее время входит в состав Schneider Electric). Данный модуль относится к семейству Tricon v9-v10 и является ключевым элементом для построения отказоустойчивых контроллеров безопасности с архитектурой TMR (Triple Modular Redundancy). Модель TRICONEX 3604E идентифицируется как модуль аналогового ввода (Analog Input Module), предназначенный для приема и обработки сигналов от различных аналоговых датчиков, используемых в системах безопасности критически важных объектов. Это прецизионное устройство обеспечивает высокую точность измерений и диагностику, необходимую для применения в системах, требующих сертификации по стандартам безопасности SIL 3. Более подробно с техническими характеристиками и вариантами исполнения модуля TRICONEX 3604E можно ознакомиться по ссылке.

Технические характеристики

Модуль аналогового ввода TRICONEX 3604E обладает следующими ключевыми техническими параметрами:

• Тип устройства: Модуль аналогового ввода для отказоустойчивых контроллеров Tricon (TMR).

• Архитектура: TMR (Triple Modular Redundancy) - каждый канал обрабатывается тремя независимыми цепями на модуле, с последующим голосованием (2oo3) для обеспечения отказоустойчивости.

• Количество каналов: 32 канала аналогового ввода (дифференциальных).

• Типы входных сигналов:

• Унифицированные токовые сигналы 4-20 мА.

• Сигналы напряжения 0-5 В, 1-5 В, 0-10 В (с возможностью конфигурации).

• Разрешение АЦП: 15 бит плюс знак (обеспечивает высокую точность измерений).

• Точность: Высокая точность измерений (типовое значение ±0.1% от полной шкалы).

• Гальваническая развязка: Наличие гальванической развязки между полевыми цепями и внутренней логикой модуля, а также между каналами для защиты от помех и повышения безопасности.

• Диагностика: Встроенные функции непрерывной диагностики (обрыв цепи, короткое замыкание, выход за пределы диапазона, сравнение каналов в TMR-архитектуре) с индикацией на лицевой панели и передачей диагностических сообщений в процессор.

• Время сканирования: Быстрое время сканирования (типовое значение 50 мс для всех 32 каналов).

• Индикация: Светодиодные индикаторы на лицевой панели для отображения состояния каналов, наличия питания, активности связи и диагностики (FAULT).

• Питание: Питание от внутренней шины шасси Tricon (через модуль питания, например, TRICONEX 8312).

• Монтаж: Устанавливается в стандартное шасси систем Tricon (например, 8110, 8111, 8112), поддерживая "горячую" замену.

Преимущества и особенности

Использование модуля аналогового ввода TRICONEX 3604E в системах безопасности дает ряд критических преимуществ:

• TMR-архитектура (Triple Modular Redundancy): Модуль TRICONEX 3604E реализует архитектуру TMR, при которой каждый входной сигнал обрабатывается тремя независимыми цепями на модуле. Выходные значения сравниваются, и при расхождении используется результат голосования 2 из 3. Это обеспечивает бесперебойную работу системы даже при отказе одной из цепей, что критически важно для систем безопасности высокого уровня SIL.

• Высокая надежность и отказоустойчивость: Благодаря TMR-архитектуре и встроенным функциям непрерывной диагностики, модуль TRICONEX 3604E способен обнаруживать и изолировать неисправности без прерывания работы системы. Это позволяет достичь уровня полноты безопасности SIL 3 по стандарту IEC 61508.

• Непрерывная диагностика: Модуль TRICONEX 3604E выполняет непрерывную самодиагностику и диагностику полевых цепей, включая проверку на обрыв и короткое замыкание. Это позволяет оперативно выявлять неисправности и принимать меры по их устранению до возникновения аварийной ситуации. Подробности о диагностических функциях TRICONEX 3604E доступны по ссылке.

• "Горячая" замена: Модуль TRICONEX 3604E поддерживает замену без отключения питания системы, что позволяет проводить обслуживание и ремонт без остановки технологического процесса.

• Интеграция с системой Tricon: Модуль TRICONEX 3604E полностью интегрирован с процессорными модулями Tricon (например, TRICONEX 3008, TRICONEX 3308), коммуникационными модулями и программным обеспечением TriStation, обеспечивая единую среду конфигурирования и диагностики.

Области применения и примеры использования

Модуль аналогового ввода TRICONEX 3604E применяется в самых ответственных отраслях промышленности, где требуется высокий уровень безопасности:

1. Нефтегазовая отрасль: Системы противоаварийной защиты (ESD - Emergency Shutdown) на offshore-платформах, нефтеперерабатывающих заводах (НПЗ) и газоперерабатывающих предприятиях (ГПЗ). Модуль TRICONEX 3604E принимает сигналы от датчиков давления, температуры и уровня для обнаружения аварийных ситуаций.

2. Нефтехимическая промышленность: Системы управления горелками (BMS - Burner Management System) и защита реакторных установок на пиролизных и полимеризационных производствах.

3. Энергетика: Защита турбин и котлов на тепловых электростанциях (ТЭС, ТЭЦ), системы безопасности атомных электростанций (в неядерных частях). Примеры применения TRICONEX 3604E в энергетике можно найти по ссылке.

4. Трубопроводный транспорт: Системы обнаружения утечек и защиты трубопроводов от превышения давления.

5. Химическая промышленность: Защита реакторных парков и складов хранения опасных веществ.

Сравнение с аналогами

Сравним модуль аналогового ввода TRICONEX 3604E с аналогичными решениями других производителей систем безопасности:

• С HIMA (модули аналогового ввода для систем HIMax, например, HIMA F8621A 984862160 относится к коммуникации, а для ввода - HIMA F3 AIO 8/4 01): Оба решения являются лидерами на рынке высоконадежных систем безопасности. TRICONEX 3604E использует архитектуру TMR (тройное резервирование), в то время как HIMA может использовать различные архитектуры (например, HIMax также поддерживает TMR и другие конфигурации). Triconex исторически является пионером в области TMR-систем и широко распространен в нефтегазовой отрасли.

• С Siemens F-модули (для S7-400F/FH): Siemens предлагает модули аналогового ввода для систем безопасности на базе S7-400F/FH, которые могут использовать архитектуру с резервированием (1oo2). TRICONEX 3604E с TMR-архитектурой обеспечивает более высокий уровень отказоустойчивости по сравнению с простым резервированием.

• С Yokogawa ProSafe-RS: Yokogawa также предлагает системы безопасности на базе архитектуры с резервированием. TRICONEX 3604E является стандартом де-факто для многих нефтегазовых и нефтехимических проектов по всему миру.

Рекомендации по выбору и эксплуатации

При работе с модулем аналогового ввода TRICONEX 3604E необходимо учитывать следующие моменты:

• Совместимость с шасси и процессором: Убедитесь, что модуль TRICONEX 3604E совместим с вашим шасси Tricon (например, 8110, 8111, 8112) и версией процессорного модуля (например, TRICONEX 3008, TRICONEX 3308). Информация о совместимости доступна по ссылке.

• Конфигурация типа сигнала: В среде TriStation правильно настройте тип входного сигнала (4-20 мА, 1-5 В и т.д.) для каждого канала модуля TRICONEX 3604E. Неправильная настройка может привести к некорректным измерениям.

• Правильное подключение полевых цепей: Соблюдайте полярность при подключении датчиков к модулю TRICONEX 3604E. Для двухпроводных датчиков 4-20 мА убедитесь, что модуль обеспечивает необходимое питание и правильно подключен.

• Периодическое тестирование: В соответствии с требованиями безопасности (IEC 61508) необходимо периодически проводить тестирование каналов модуля TRICONEX 3604E для подтверждения их работоспособности.

• Состояние модуля при покупке поддержанного оборудования: Приобретая поддержанный модуль TRICONEX 3604E, обратите внимание на состояние разъемов и отсутствие следов перегрева или повреждений на печатной плате. Рекомендуется проверить его работоспособность в тестовой конфигурации перед установкой в работающую систему безопасности.
