Описание продукта

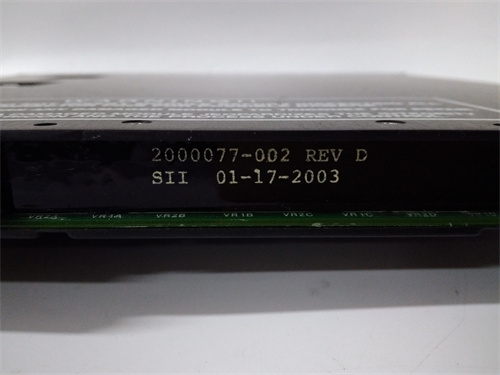

Модуль цифрового ввода TRICONEX 3511 выполнен в прочном металлическом корпусе для монтажа в специализированное шасси контроллеров Tricon, что обеспечивает надежное механическое и электрическое соединение с внутренней отказоустойчивой шиной. Устройство имеет модульную конструкцию с возможностью горячей замены без отключения питания всей системы и без потери функции безопасности, что критически важно для непрерывных производств. На передней панели модуля расположены светодиодные индикаторы состояния каждого канала, а также индикаторы диагностики, питания и статуса модуля. Модель TRICONEX 3511 реализует архитектуру TMR (Triple Modular Redundancy), где каждый входной канал обрабатывается тремя независимыми цепями, а результаты сравниваются специальной схемой голосования "2 из 3". Встроенная диагностика постоянно контролирует состояние входных цепей и линии связи с основным процессором.

Технические параметры

• Тип устройства: Отказоустойчивый модуль цифрового ввода с тройным резервированием (TMR).

• Количество каналов: 16 цифровых входов (гальванически развязанных).

• Тип входов: Дискретные входы переменного или постоянного тока (в зависимости от модификации: 24 В постоянного тока, 48 В постоянного тока, 115 В переменного тока, 230 В переменного тока).

• Архитектура: TMR (Triple Modular Redundancy) — три независимых входных канала на каждый физический вход.

• Напряжение логической "1": Зависит от модификации (например, >15 В для 24 В версии).

• Напряжение логического "0": Зависит от модификации (например, <5 В для 24 В версии).

• Входной ток: Типово 5-10 мА при номинальном напряжении.

• Гальваническая развязка: 1500 В переменного тока между полевыми цепями и внутренней логикой; между каналами.

• Диагностика: Непрерывное тестирование входных цепей, обнаружение "залипания" контактов, контроль целостности линий связи.

• Время реакции: Менее 10 мс (типовое значение, включая фильтрацию и голосование).

• Входной фильтр: Программируемый (от 1 до 256 мс) для подавления дребезга контактов и помех.

• Самодиагностика: Полное тестирование всех компонентов при каждом цикле сканирования.

• Уровень безопасности: SIL 3 (по IEC 61508) для всего контроллера в целом.

• Отказоустойчивость: Сохранение полной функциональности при любом единичном отказе внутри модуля.

• Напряжение питания: От внутренней шины шасси Tricon (5 В и 24 В).

• Потребляемая мощность: Не более 10 Вт.

• Индикация: Светодиоды для каждого канала, а также индикаторы Fault, Active, Status.

• Рабочая температура: От -20°C до +65°C.

• Температура хранения: От -40°C до +85°C.

• Степень защиты: IP20 (требуется установка в закрытый шкаф управления).

• Сертификаты: TÜV, UL, CSA, ATEX (для установки в зоне 2).

Преимущества и особенности

Главное преимущество TRICONEX 3511 — это его исключительная отказоустойчивость и надежность, обеспечиваемая архитектурой тройного резервирования (TMR). Модуль гарантирует корректную обработку входных сигналов даже при наличии внутренних неисправностей, что критически важно для систем безопасности высшего уровня. Ключевые особенности модели TRICONEX 3511 включают:

1. Архитектура TMR (Triple Modular Redundancy) с мгновенным голосованием "2 из 3" на каждом такте сканирования.

2. Способность обнаруживать и изолировать неисправные компоненты без остановки работы модуля.

3. Возможность работы с различными типами сигналов (AC/DC) в зависимости от модификации.

4. "Горячая" замена (Hot Swap) без нарушения работы системы безопасности.

5. Программируемые входные фильтры для адаптации к различным типам датчиков и условиям эксплуатации.

6. Полная гальваническая развязка по каждому каналу.

7. Высокая устойчивость к электромагнитным помехам и вибрациям.

8. Долгосрочная поддержка производителем (Schneider Electric) для унаследованных и новых проектов.
   Модуль TRICONEX 3511 разработан для применения в самых ответственных системах противоаварийной защиты (ESD), системах аварийной остановки и пожаровзрывобезопасности.

Примеры применения

В промышленности безопасности модуль TRICONEX 3511 используется для подключения различных устройств, сигналы от которых критически важны для безопасной эксплуатации производства:

• Нефтегазовая отрасль: Подключение кнопок аварийной остановки (ESD), датчиков давления и температуры с сигнализацией уставок, детекторов газа и пламени на offshore платформах и газоперерабатывающих заводах.

• Нефтепереработка: Сбор сигналов от датчиков предельных уровней в резервуарах, сигнализаторов загазованности, кнопок аварийной остановки насосов и компрессоров на установках каталитического крекинга.

• Химическая промышленность: Подключение датчиков безопасности реакторов, сигнализаторов превышения давления и температуры, кнопок аварийного останова.

• Энергетика: Сбор сигналов от защит котлов и турбин, кнопок аварийной остановки, датчиков контроля пламени на тепловых электростанциях.

• Транспортировка газа: Подключение датчиков загазованности и кнопок аварийной остановки на газораспределительных станциях и компрессорных цехах.

• Металлургия: Сбор сигналов безопасности от датчиков положения и кнопок аварийного останова на прокатных станах.
  Надежность TRICONEX 3511 подтверждена многолетней успешной эксплуатацией на тысячах опасных производственных объектов по всему миру, включая ядерную энергетику и оборонную промышленность.

Сравнение с конкурентами

Если сравнивать TRICONEX 3511 с аналогичными модулями безопасности других производителей, например, HIMA (серия F) или Siemens (серия F), то продукт Triconex выделяется своей архитектурой истинного тройного резервирования (TMR) в отличие от резервирования "2oo3" на уровне модуля. Модель TRICONEX 3511 выигрывает за счет более высокой отказоустойчивости (возможность выдержать множественные отказы) и большей устойчивости к ложным срабатываниям. Triconex также предлагает наиболее широкий спектр сертификатов для различных отраслей, включая ядерную (1E класс). Однако по цене и сложности конфигурирования решения Triconex являются одними из самых дорогих на рынке. Тем не менее, для объектов с наивысшими требованиями к безопасности и непрерывности процесса модуль TRICONEX 3511 является эталонным решением.

Рекомендации по выбору и эксплуатации
