Обзор и описание продукта

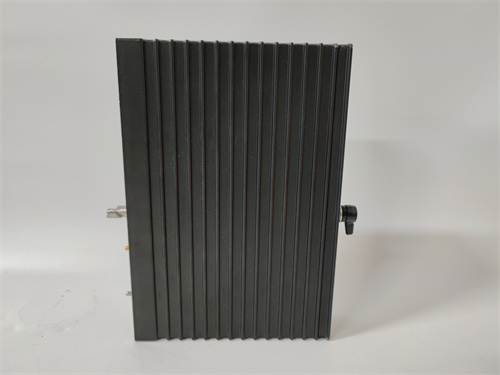

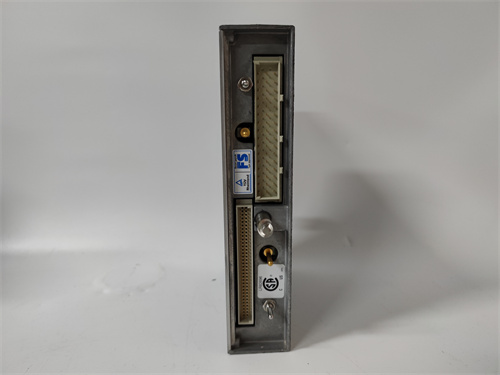

TRICONEX 3351 представляет собой модуль аналогового ввода (Analog Input Module), разработанный компанией Triconex (ныне подразделение Schneider Electric) для использования в своих отказоустойчивых контроллерах Tricon и Trident. Данный модуль предназначен для приема аналоговых сигналов от различных датчиков (давления, температуры, расхода, уровня) в системах противоаварийной защиты (ESD), системах аварийного останова и пожаро-газовой сигнализации (F&G), где требуется самый высокий уровень безопасности и надежности. TRICONEX 3351 обеспечивает сбор аналоговых данных с высокой точностью и диагностическим охватом, необходимыми для систем безопасности. Модуль 3351 разработан на основе архитектуры тройного модульного резервирования (TMR — Triple Modular Redundancy), что гарантирует безошибочную работу даже в случае отказов аппаратных компонентов. Благодаря своей отказоустойчивой архитектуре и встроенным функциям самодиагностики, TRICONEX 3351 может использоваться в приложениях с требованиями до уровня полноты безопасности SIL 3 включительно.
Технические параметры
Тип устройства: Модуль аналогового ввода (Analog Input Module) для систем безопасности.
Серия: Triconex Tricon, Trident (отказоустойчивые контроллеры безопасности).
Количество каналов: Как правило, 32 или 16 каналов аналогового ввода (зависит от конкретной модификации модуля TRICONEX 3351).
Типы входных сигналов: Поддержка стандартных промышленных аналоговых сигналов:
Разрешение: Высокое разрешение АЦП (типично 16 бит), обеспечивающее точное измерение параметров процесса для функций безопасности.
Архитектура: Тройное модульное резервирование (TMR) — каждый канал обрабатывается тремя независимыми подсистемами с последующим голосованием по схеме "2 из 3".
Уровень безопасности: SIL 3 (по IEC 61508) — модуль TRICONEX 3351 сертифицирован для использования в системах безопасности самого высокого уровня.
Диагностика: Расширенная непрерывная самодиагностика с обнаружением обрывов цепи, коротких замыканий, выходов за диапазон, дрейфа и внутренних неисправностей. Диагностика выполняется онлайн без прерывания работы модуля.
Изоляция: Гальваническая развязка между каналами и системной шиной, а также между группами каналов для защиты от помех и выбросов напряжения.
Время реакции: Минимальное время цикла и быстрая реакция на изменения входных сигналов, критически важные для функций безопасности.
Индикация: Светодиодная индикация состояния модуля и отдельных каналов.
Преимущества и особенности
Отказоустойчивая архитектура TMR: Главное преимущество модуля TRICONEX 3351 — тройное резервирование. Любой отказ внутри модуля обнаруживается, маскируется, и модуль продолжает корректно работать без переключения на резерв, выдавая достоверные данные на основе мажоритарного голосования.
Высочайший уровень безопасности (SIL 3): Модуль 3351 сертифицирован для применения в системах безопасности SIL 3, что позволяет использовать его в самых ответственных приложениях, где отказ может привести к катастрофическим последствиям.
Непрерывная самодиагностика: Встроенные функции диагностики с высоким диагностическим охватом (близким к 99%) позволяют обнаруживать скрытые (опасные необнаруженные) отказы и инициировать переход системы в безопасное состояние в соответствии с требованиями стандартов безопасности.
Обнаружение обрывов цепи: Возможность обнаружения обрыва линии связи с датчиком (для сигналов 4-20 мА) позволяет оперативно выявлять неисправности полевых устройств и кабелей.
Высокая точность: 16-битное разрешение обеспечивает высокую точность измерения технологических параметров, необходимую для точного срабатывания уставок безопасности.
Интеграция с системами Triconex: Модуль TRICONEX 3351 оптимально работает в экосистеме Triconex, обеспечивая бесшовную интеграцию с процессорными модулями и инженерным ПО TriStation.
Применение в различных отраслях
Нефтегазовая промышленность (шельф и берег): Системы противоаварийной защиты (ESD) на платформах, установках подготовки газа, компрессорных станциях. Модуль TRICONEX 3351 принимает сигналы от датчиков давления и температуры, инициируя останов при выходе параметров за допустимые пределы.
Нефтепереработка и нефтехимия: Системы безопасности установок каталитического крекинга, риформинга, пиролиза. Аналоговые сигналы от датчиков критических параметров обрабатываются модулем 3351.
Химическая промышленность: Управление безопасностью процессов на реакторах, колоннах и хранилищах опасных веществ.
Энергетика: Системы защиты котлов и турбин на тепловых электростанциях, системы управления безопасностью атомных реакторов, где требуется SIL-сертифицированное оборудование.
Трубопроводный транспорт: Системы обнаружения утечек и противоварийной защиты магистральных нефте- и газопроводов.
Сравнение с конкурентами
В отличие от стандартных модулей аналогового ввода для PLC или даже от резервированных модулей других производителей систем безопасности (например, HIMA, ABB, Siemens), TRICONEX 3351 имеет принципиальные отличия:
Архитектура TMR против резервирования: В то время как конкуренты часто используют дублирование (1oo2) или резервирование типа hot-standby, Triconex использует тройное модульное резервирование (TMR). Это позволяет маскировать ошибки и продолжать работу без переключения, что обеспечивает более высокую готовность системы и исключает кратковременные сбои при переключении.
Диагностический охват: Модули Triconex, включая TRICONEX 3351, имеют один из самых высоких диагностических охватов в отрасли благодаря реализации диагностики на аппаратном уровне в каждой из трех подсистем.
Специализация для безопасности: Triconex изначально разрабатывался исключительно для систем безопасности, в отличие от некоторых конкурентов, чьи системы безопасности являются модификациями стандартных PLC. Это обеспечивает более глубокую проработку вопросов безопасности.
Мажоритарное голосование: Обработка сигналов с голосованием "2 из 3" на аппаратном уровне гарантирует, что даже при отказе одного канала модуль 3351 выдает корректные данные в процессор безопасности.
Рекомендации по выбору и меры предосторожности
Проверка типа входных сигналов: При заказе модуля TRICONEX 3351 необходимо точно указать требуемый тип входных сигналов (токовые, напряжение, диапазон). Модуль 3351 может иметь различные модификации для разных типов сигналов.
Проверка совместимости с версией Tricon: Убедитесь, что модуль совместим с вашей конкретной моделью контроллера Tricon (Tricon V9, V10 и т.д.) и версией шасси. Разные ревизии могут иметь различия в прошивке, влияющие на совместимость.
Искробезопасность: Если датчики установлены во взрывоопасных зонах, необходимо использовать соответствующие искробезопасные барьеры между полем и модулем TRICONEX 3351.
Проектирование схем подключения: Строго соблюдайте рекомендации Triconex по подключению полевых устройств к модулю 3351, включая требования к экранированию, заземлению и защите от перенапряжений.
Конфигурирование: Настройка модуля TRICONEX 3351 должна выполняться квалифицированным персоналом с использованием лицензионного программного обеспечения TriStation. Неправильная конфигурация может снизить уровень безопасности системы.
Проверка перед установкой: При получении модуля 3351 осмотрите его на предмет механических повреждений и убедитесь в отсутствии видимых дефектов.
Приобретение у авторизованных поставщиков: Учитывая ответственность применения и высокую стоимость оборудования, рекомендуется приобретать TRICONEX 3351 только у официальных дистрибьюторов Schneider Electric / Triconex или проверенных компаний, специализирующихся на системах безопасности, с предоставлением гарантии и полной технической документацией (включая Safety Manual).
Модуль TRICONEX 3351 представляет собой высококачественное и надежное решение для сбора аналоговых сигналов в системах безопасности самого высокого уровня, обеспечивая защиту персонала, оборудования и окружающей среды на опасных производственных объектах благодаря уникальной отказоустойчивой архитектуре TMR.
