Ссылка на продукт: VIBRO METER CMC16 (Примечание: ссылка ведет на общую страницу систем мониторинга; для спецификации CMC16 требуется документация Meggitt/Baker Hughes.)

Описание продукта

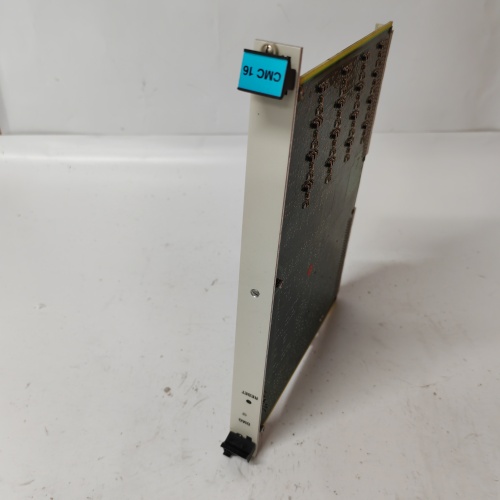

Модуль сбора и обработки данных VIBRO METER CMC16 (полный код заказа PNR200-530-022-014) является многофункциональным устройством для систем мониторинга состояния и защиты оборудования, входящим в платформу VibroSmart. Этот модуль выполняет комплексную задачу приема, обработки и анализа сигналов от различных датчиков, а также генерации управляющих и аварийных выходных сигналов. Основное назначение модуля VIBRO METER CMC16 — непрерывный мониторинг вибрации, температуры, оборотов, положения и других параметров роторного оборудования с целью раннего обнаружения неисправностей и предотвращения катастрофических отказов. Конструкция модуля представляет собой компактное устройство для монтажа на DIN-рейку, подключаемое непосредственно к датчикам и системам управления.

Параметры продукта

• Тип: Многофункциональный модуль мониторинга и защиты (Monitoring and Protection Module).

• Основные функции:

• Мониторинг вибрации: Обработка сигналов от акселерометров и датчиков скорости вибрации. Измерение общих значений (виброскорость RMS, пик), а также спектральный анализ (БПФ).

• Мониторинг температуры: Подключение термопар (K, J, T и др.) и RTD (Pt100).

• Измерение оборотов/фазы (Tachometry): Подключение датчиков оборотов (тахометров) для измерения скорости вращения и определения ключевой фазы.

• Защитные функции: Программируемые уставки (предупредительная, аварийная) по каждому каналу с задержками срабатывания. Генерация дискретных выходных сигналов (реле) при превышении уставок.

• Динамические выходы: Буферизованные (сырые) выходы сигналов ускорения/скорости для детального анализа во внешних системах.

• Конфигурация каналов: Модуль CMC16 обычно имеет несколько (например, 4 или 8) универсальных аналоговых входов, которые можно программно сконфигурировать под различные типы датчиков.

• Коммуникационные интерфейсы: Наличие цифровых интерфейсов (RS-485/Modbus RTU, Ethernet/Modbus TCP) для интеграции в АСУ ТП. USB-порт для локальной конфигурации.

• Дискретные входы/выходы: Наличие программируемых релейных выходов для сигнализации и дискретных входов для внешних команд (сброс, блокировка).

• Совместимость: Входит в семейство продуктов VibroSmart, может работать как автономно, так и в составе более крупной системы через связь по Modbus.

• Код заказа (PNR): Номер PNR200-530-022-014 определяет точную комплектацию: тип корпуса, набор входов/выходов, версию прошивки.

Преимущества и особенности
Главным преимуществом модуля VIBRO METER CMC16 является его универсальность и компактность. Он объединяет функции, для которых ранее требовалось несколько отдельных устройств (монитор вибрации, температурный контроллер, тахометр). Возможность программной конфигурации входов под разные датчики обеспечивает гибкость при изменении задач. Встроенные функции динамического анализа (БПФ) позволяют проводить базовую диагностику причин повышенной вибрации на месте. Интеграция по протоколу Modbus делает данные о состоянии оборудования доступными для SCADA и систем управления. Его конструкция идеально подходит для распределенного мониторинга непосредственно у агрегатов.

Примеры применения в различных областях

• Распределенный мониторинг вспомогательного оборудования: Насосы, вентиляторы, электродвигатели средней мощности на производственных площадках, где установка крупной системы (типа VM600) нецелесообразна.

• Модернизация существующих систем защиты: Замена устаревших моноблочных виброметров и реле на интеллектуальные устройства с сетевыми возможностями.

• Энергетика (вспомогательные агрегаты ТЭЦ): Мониторинг дымососов, вентиляторов, насосов питательной воды.

• Нефтегазовая отрасль: Защита и мониторинг насосов товарных, нагнетательных и других роторных машин на удаленных объектах.

Сравнение с аналогами конкурентов
Прямыми аналогами модуля VIBRO METER CMC16 являются многофункциональные мониторы других производителей: Bently Nevada 1701/2701, Emerson CSI 9420, SKF Multilog IMx-8. CMC16 конкурирует за счет сильного бренда в авиационно-космической и энергетической сферах, компактности и гибкости конфигурации. Часто он выигрывает в соотношении функциональности, количества каналов и цены по сравнению с более простыми моноблочными виброметрами.

Рекомендации по выбору и меры предосторожности

1. Анализ требований к мониторингу: Четко определите, какие параметры (вибрация, температура, обороты), для каких агрегатов и с какой детализацией (общие значения, спектры) необходимо контролировать. Это определит необходимую конфигурацию входов CMC16.

2. Выбор и согласование датчиков: Убедитесь, что используемые датчики (акселерометры, тахометры, термопары) электрически и метрологически совместимы с входами модуля CMC16. Особое внимание — на питание датчиков ICP/IEPE.

3. Прокладка и заземление сигнальных кабелей: Для получения достоверных данных, особенно по вибрации, обязательно используйте экранированные кабели, правильно заземляйте экраны в одной точке и прокладывайте кабели вдали от силовых линий.

4. Конфигурация и программирование: Модуль требует подробной настройки с помощью специального ПО (VibroSoft): задание типа датчика для каждого канала, уставок, времен задержки, параметров Modbus. Неправильная настройка может привести к ложным срабатываниям или отсутствию защиты.

5. Интеграция с АСУ ТП: Заранее спланируйте адресацию Modbus, структуру регистров и логику обработки сигналов тревоги в SCADA или ПЛК.
