Продукт: VIBRO METER VMF-IOC16T PNR200-565-101-013 / PNR200-565-000-013

Ссылка на продукт: VIBRO METER VMF-IOC16T (Примечание: ссылка ведет на общую страницу системы VMF; для деталей требуется документация Baker Hughes.)

Описание продукта

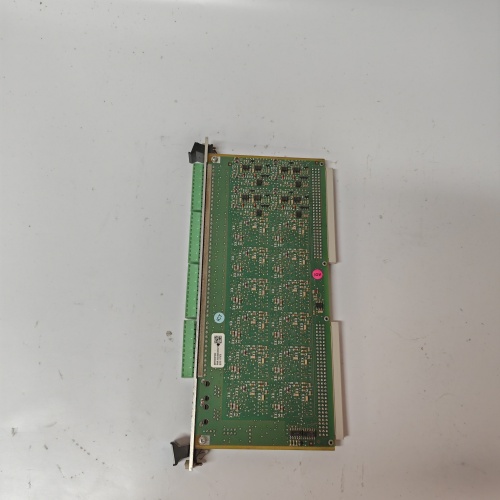

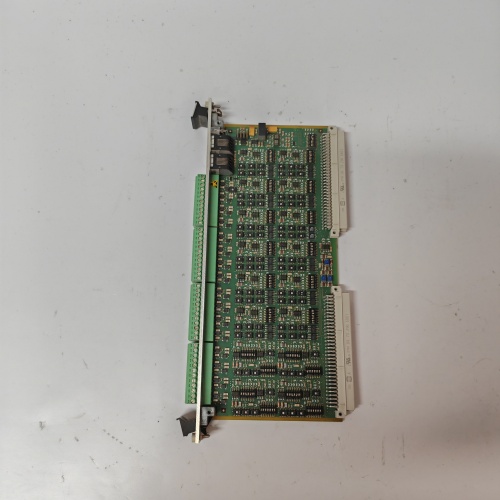

Универсальный модуль ввода-вывода VIBRO METER VMF-IOC16T (коды заказа PNR200-565-101-013 и PNR200-565-000-013) является многофункциональным компонентом системы мониторинга состояния оборудования серии VMF. Этот модуль выполняет роль интерфейса между системой мониторинга и внешним миром, предоставляя как аналоговые, так и дискретные каналы. Основное назначение модуля VIBRO METER VMF-IOC16T — прием сигналов от внешних датчиков и устройств, а также выдача управляющих и сигнальных команд на внешние системы (ПЛК, АСУ ТП, системы защиты). Конструкция модуля предназначена для установки в стоечное шасси системы VMF и обеспечивает высокую гибкость конфигурации.

Параметры продукта

• Тип: Универсальный модуль ввода-вывода (Input/Output Card) для системы VMF.

• Конфигурация каналов:

• Дискретные входы (DI): Для приема сигналов состояния (кнопки, переключатели, контакты реле).

• Дискретные выходы (DO): Релейные или транзисторные выходы для сигнализации, управления клапанами, подачи команды на останов.

• Акселерометров (ICP/IEPE) для вибрации.

• Термопар (J, K, T и др.).

• Термометров сопротивления (RTD, Pt100).

• Токовых сигналов (4-20 мА) или напряженческих (±10 В).

• Аналоговые входы (AI): 16 универсальных аналоговых входов. Конфигурируются программно для приема сигналов от:

• Дискретные входы/выходы (DI/DO): Модуль также содержит конфигурируемые дискретные каналы (вероятно, 8 или 16), которые могут быть настроены как:

• Обработка сигналов: Включает функции масштабирования, фильтрации, проверки на превышение уставок для аналоговых каналов.

• Совместимость: Предназначен для установки в шасси системы мониторинга VMF. Работает под управлением центрального процессорного модуля (VMF-CPUM), который осуществляет опрос модуля, обработку данных и реализацию логики.

• Коды заказа (PNR): Наличие двух кодов (PNR200-565-101-013 и PNR200-565-000-013) указывает на различные аппаратные ревизии, версии прошивки или комплектации (например, с предустановленными соединителями или без). Требуется уточнение у поставщика.

Преимущества и особенности
Ключевым преимуществом модуля VIBRO METER VMF-IOC16T является высокая плотность и универсальность каналов, позволяющая существенно сократить количество модулей в стойке. Это экономит место, упрощает проводку и снижает стоимость системы. Возможность программной конфигурации каждого канала обеспечивает беспрецедентную гибкость при развертывании и модернизации. Интеграция аналоговых и дискретных функций в одном модуле делает его идеальным для создания комплексных систем защиты, где требуется не только мониторинг параметров, но и реакция на них (включение/выключение оборудования, сигнализация). Надежность модуля соответствует требованиям к системам мониторинга критически важного оборудования.

Примеры применения в различных областях

• Комплексная защита турбоагрегатов: Одновременный мониторинг вибрации и температуры нескольких опор турбины (AI) и управление запорными клапанами, получение сигналов от системы смазки (DI/DO).

• Мониторинг компрессорных станций: Контроль параметров группы компрессоров и выдача команд на переключение или останов при срабатывании защит.

• Системы балансировочных стендов: Сбор данных с множества датчиков вибрации и управление исполнительными механизмами для автоматической балансировки.

• Интеграция в АСУ ТП крупных промышленных объектов: Сбор данных о состоянии оборудования и передача дискретных сигналов тревоги в систему управления технологическим процессом.

Сравнение с аналогами конкурентов
По сравнению с использованием отдельных модулей для аналоговых и дискретных сигналов (как в системах Bently Nevada 3500), модуль VIBRO METER VMF-IOC16T предлагает интегрированное решение, снижающее аппаратную сложность. Его прямыми аналогами являются многофункциональные модули ввода-вывода других производителей систем верхнего уровня, таких как Emerson CSI 6500 серии. VMF-IOC16T отличается высокой степенью программируемости и адаптируемости, характерной для платформы VMF, которая широко используется в аэрокосмической и энергетической отраслях.

Рекомендации по выбору и меры предосторожности

1. Тщательное проектирование схемы ввода-вывода: Составьте детальную таблицу всех необходимых сигналов: аналоговых датчиков (с указанием типа) и дискретных точек. Это позволит определить достаточность ресурсов одного модуля VMF-IOC16T или необходимость в нескольких.

2. Верификация кодов заказа: Уточните у поставщика точные различия между PNR200-565-101-013 и PNR200-565-000-013, чтобы заказать корректную и полную комплектацию (например, с кабельными разъемами или без).

3. Планирование подключения и маркировки: При большом количестве каналов критически важна четкая маркировка всех подключаемых проводов и использование качественных экранированных кабелей для аналоговых сигналов.

4. Конфигурация и программирование: Настройка модуля — сложная задача. Каждый канал необходимо сконфигурировать в инженерном ПО системы VMF: задать тип сигнала, диапазон, уставки для AI; назначить функцию (вход/выход) и логику для DI/DO.

5. Интеграция с логикой процессорного модуля: Дискретные выходы VMF-IOC16T обычно управляются логикой, реализованной в центральном процессорном модуле (VMF-CPUM). Необходимо корректно запрограммировать эту связь.

6. Изучение документации: Обязательно изучите руководство по установке модуля, руководство по конфигурации системы VMF и руководство по программированию (VIBRO METER VMF-IOC16T). Особое внимание уделите схемам подключения, требованиям к источникам питания для датчиков ICP и организации заземления для минимизации помех.
