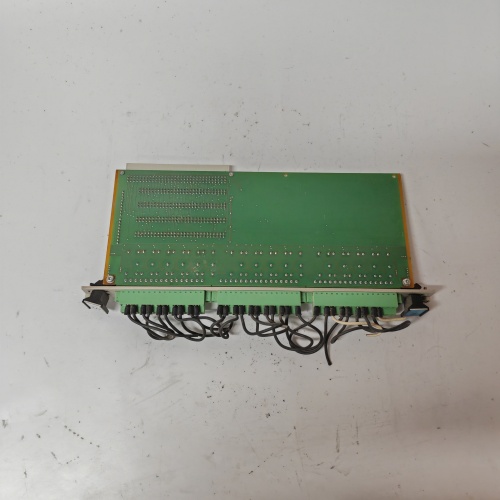

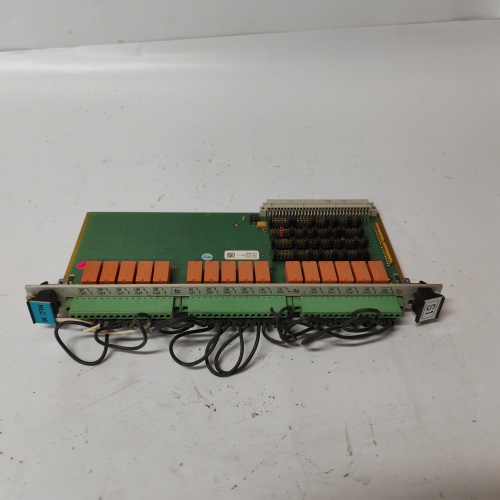

Обзор процессорного модуля системы мониторинга Vibro-Meter 200-570-000-014 / 200-570-101-013 (VM600)

Продукт: Vibro-Meter 200-570-000-014 / 200-570-101-013 VM600
Это устройство является центральным вычислительным ядром специализированной системы мониторинга состояния и защиты оборудования. Процессорный модуль Vibro-Meter 200-570-000-014 / 200-570-101-013 VM600 представляет собой основной контроллер (CPU) для стоечной системы мониторинга VM600 компании Meggitt (ранее Vibro-Meter). Его ключевая задача — управление всей стойкой: сбор и обработка данных с карт ввода (вибрация, температура, положение), выполнение сложных алгоритмов диагностики, формирование аварийных и предупредительных сигналов, а также организация связи с внешними системами (АСУ ТП, DCS).

Ключевые параметры и характеристики:

• Тип устройства: Главный процессорный модуль (CPU Module) системы мониторинга VM600.

• Системная принадлежность: Ядро платформы мониторинга состояния и защиты оборудования Vibro-Meter VM600.

• Вычислительная мощность: Оснащён мощным процессором для обработки в реальном времени сигналов с нескольких десятков каналов, выполнения быстрого преобразования Фурье (БПФ) для спектрального анализа и расчёта различных параметров (СКЗ, пик, размах и др.).

• Управление вводом-выводом: Управляет работой всех установленных в стойке модулей ввода-вывода (I/O модулей) через высокоскоростную внутреннюю шину, распределяя задачи и агрегируя данные.

• Логика и уставки: Хранит в своей памяти конфигурацию всей системы, включая программируемые уставки для аварийных и предупредительных сигналов (Alert, Danger), задержки срабатывания и логику комбинированных тревог.

• Функции связи: Обеспечивает интеграцию с верхним уровнем через множество встроенных или опциональных интерфейсов:

• Ethernet: Modbus TCP/IP, OPC DA/UA, собственные протоколы.

• Цифровые выходы: Релейные выходы для прямой аварийной остановки (Trip Outputs).

• Аналоговые выходы: 4-20 мА для передачи сводных параметров.

• Последовательные порты: RS-485/232 для протоколов Modbus RTU и др.

• Резервирование: Поддерживает конфигурацию с горячим резервированием, когда два процессорных модуля работают в паре (Primary/Backup) для обеспечения максимальной доступности системы, что критически важно для функций защиты.

• Диагностика и самотестирование: Постоянный мониторинг собственного состояния и состояния подключенных модулей.

Преимущества и отличительные особенности:

• Специализация для анализа вибрации и состояния: Процессор 200-570-000-014 оптимизирован для ресурсоёмких задач обработки вибросигналов, что отличает его от универсальных ПЛК. Он обеспечивает детерминированную работу в реальном времени.

• Высокая надёжность и отказоустойчивость: Как компонент системы защиты машин (Machinery Protection System - MPS), он разработан по стандартам, исключающим ложные срабатывания и обеспечивающим гарантированное срабатывание при аварии. Поддержка резервирования — ключевая особенность.

• Комплексная диагностика: Позволяет не только фиксировать превышение уставки, но и проводить углублённый анализ причин (тренды, спектры, форма волны), что является основой предиктивного обслуживания.

• Гибкость и масштабируемость: Один процессорный модуль VM600 может управлять стоечной конфигурацией с большим количеством каналов (сотни). Разные версии (например, 200-570-101-013) могут иметь различные объёмы памяти или возможности связи.

• Интеграция с АСУ ТП: Множество протоколов связи позволяет легко встраивать систему мониторинга в общую архитектуру управления предприятием.

• Соответствие строгим стандартам: Система на базе этого процессора соответствует международным стандартам для систем мониторинга, таким как API 670.

Применение в различных отраслях промышленности:

• Энергетика (ТЭЦ, АЭС, ГЭС): Мониторинг и защита паровых и газовых турбин, турбогенераторов, насосов питательной воды.

• Нефтегазовая промышленность: Защита центробежных и поршневых компрессоров на магистральных трубопроводах и НПЗ, газовых турбин.

• Металлургия и горнодобывающая промышленность: Контроль состояния дробилок, шаровых мельниц, вращающихся печей.

• Химическая промышленность: Мониторинг критичных турбомашин и насосов высокого давления.

Сравнение с аналогами других производителей и ПЛК:
Процессор Vibro-Meter VM600 является прямым конкурентом контроллеров в системах Bently Nevada 3500 (Baker Hughes) и Emerson CSI 6500. По сравнению с попыткой реализовать мониторинг на базе универсальных ПЛК, он предлагает готовые, сертифицированные алгоритмы обработки, более высокую надёжность для защитных функций, встроенные средства спектрального анализа и развитые диагностические возможности, изначально заложенные в конструкцию.

Рекомендации по выбору и важные замечания:

1. Критическая важность совместимости: Процессорный модуль должен быть на 100% совместим с версией backplane (системной шины) вашей стойки VM600 и установленными модулями ввода-вывода. Разные ревизии могут требовать определённой версии микропрограммы (firmware) и ПО.

2. Резервирование для критичных применений: Для машин, где система выполняет функции защиты (выдаёт сигнал на отключение), настоятельно рекомендуется конфигурация с резервированными процессорами. Это страхует от потери мониторинга при отказе одного модуля.

3. Конфигурация и программирование: Модуль не работает «из коробки». Требуется загрузка конфигурационного файла всей системы, созданного в специализированном ПО VM600 Config Tool. Без этого файла модуль не функционален.

4. Процедура замены и обновления: Замена или обновление процессора — сложная процедура. Требуется остановка мониторинга (или переключение на резерв), корректное извлечение/установка, загрузка конфигурации и тщательное тестирование. Должна выполняться обученным персоналом.

5. Резервное копирование конфигурации: Перед любыми работами с процессором обязательно создайте резервную копию текущей конфигурации системы с помощью ПО Config Tool.
