Обзор модуля ввода температуры для системы мониторинга Vibro-Meter VM600 IOC16T (PN 200-565-000-013)

Продукт: Vibro-Meter VM600 IOC16T 200-565-000-013

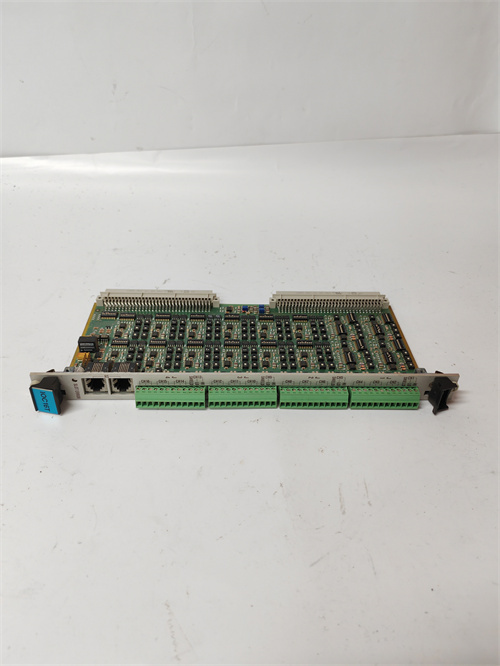

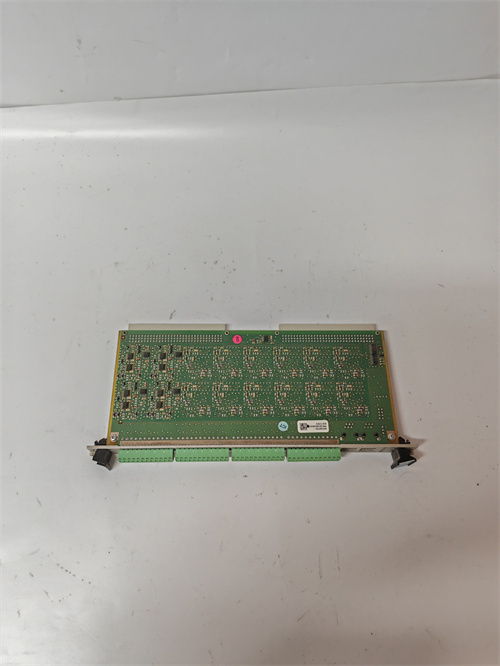

Это устройство является специализированным компонентом систем мониторинга состояния и защиты оборудования. Модуль Vibro-Meter VM600 IOC16T 200-565-000-013 представляет собой 16-канальный модуль ввода температуры (Temperature Input Module) для стоечной системы мониторинга VM600. Его основная задача — сбор и предварительная обработка сигналов от датчиков температуры (преимущественно термосопротивлений RTD) для контроля нагрева критических узлов вращающегося и стационарного промышленного оборудования.

Ключевые параметры и характеристики:

• Тип устройства: Модуль ввода температуры (Temperature Monitoring Module).

• Системная принадлежность: Карта расширения для платформы мониторинга состояния Vibro-Meter (Meggitt) серии VM600.

• Количество каналов: 16 независимых каналов для подключения датчиков температуры.

• Тип подключаемых датчиков: Предназначен в первую очередь для термосопротивлений (RTD), наиболее распространённых типов:

• Pt100 (100 Ом при 0°C)

• Pt1000 (1000 Ом при 0°C)

• Возможно, для термопар (T/C) с соответствующим конфигурированием.

• Схема подключения: Поддержка 2-проводной, 3-проводной или 4-проводной схемы подключения RTD для компенсации сопротивления проводов и повышения точности.

• Функции модуля:

• Измерение: Преобразование сопротивления датчика в цифровое значение температуры.

• Компенсация: Автоматическая компенсация влияния температуры в клеммной колодке (Cold Junction Compensation для термопар).

• Фильтрация: Цифровая фильтрация сигнала для подавления помех.

• Генерация сигналов тревоги: Формирование дискретных сигналов (релейных выходов) или установка битов в данных при превышении программируемых уставок (Alert, Danger) для каждого канала.

• Точность: Высокая точность измерений, характерная для систем контроля.

• Интерфейс: Устанавливается в слот ввода-вывода стойки VM600 и взаимодействует с главным процессорным модулем (CPU) по внутренней высокоскоростной шине.

Преимущества и отличительные особенности:

• Специализация для температурного мониторинга: Модуль IOC16T оптимизирован для точного и надёжного измерения температуры, что критически важно для предотвращения перегрева подшипников, обмоток, масляных систем и других узлов.

• Высокая плотность каналов: 16 каналов в одном модуле позволяют эффективно контролировать множество точек на одном агрегате (например, все опорные и упорные подшипники турбины), экономя место в стойке.

• Интеграция в систему защиты машин: Является частью системы мониторинга состояния (Condition Monitoring) и защиты машин (Machinery Protection System). Сигналы тревоги по температуре могут быть напрямую задействованы в логике аварийной остановки агрегата.

• Промышленная надёжность: Сконструирован для работы в условиях повышенных электромагнитных помех, вибрации и перепадов температур, характерных для машинных залов электростанций и промышленных цехов.

• Централизованная диагностика и конфигурация: Управляется и конфигурируется из единого программного обеспечения VM600 Config Tool, что обеспечивает согласованность данных и упрощает настройку уставок.

• Поддержка предиктивного обслуживания: Непрерывный мониторинг трендов температуры позволяет выявлять негативные тенденции на ранней стадии, планировать обслуживание и избегать внезапных отказов.

Применение в различных отраслях промышленности:

• Энергетика: Контроль температуры подшипников и масла турбогенераторов, паровых и газовых турбин, питательных насосов на ТЭЦ, АЭС, ГЭС.

• Нефтегазовая промышленность: Мониторинг температуры подшипников центробежных и поршневых компрессоров, газовых турбин, насосов.

• Металлургия и горнодобывающая промышленность: Контроль нагрева подшипников дробилок, мельниц, вращающихся печей.

• Химическая промышленность: Мониторинг температурных режимов на критичных насосах и турбомашинах.

Сравнение с аналогами других производителей и универсальными модулями:
Модуль Vibro-Meter VM600 IOC16T является прямым конкурентом специализированных температурных модулей в системах Bently Nevada 3500 (модули 348137) и Emerson CSI 6500. По сравнению с использованием универсальных аналоговых модулей ввода в ПЛК, он предлагает встроенную поддержку RTD без внешних преобразователей, более высокую плотность каналов, лучшую помехозащищённость и главное — интеграцию в среду экспертной диагностики состояния оборудования.

Рекомендации по выбору и важные замечания:

1. Подтверждение совместимости: Убедитесь, что модуль 200-565-000-013 совместим с ревизией вашей стойки и процессора VM600. Совместимость может зависеть от версии firmware.

2. Правильный выбор и монтаж датчиков: Используйте RTD-датчики с характеристиками (Pt100, класс точности), соответствующими требованиям системы. Для 3- и 4-проводной схемы используйте экранированные кабели с соответствующим количеством жил.

3. Конфигурация в ПО: Каждый канал модуля Vibro-Meter VM600 IOC16T 200-565-000-013 требует настройки в программном обеспечении VM600 Config Tool: тип датчика, схема подключения, уставки тревог, коэффициенты фильтрации.

4. Калибровка: Для обеспечения максимальной точности периодически должна выполняться калибровка измерительных цепей (модуль + датчик) с помощью эталонных источников сопротивления.

5. Резервирование критичных измерений: Для особо важных точек контроля (например, температура упорного подшипника) рекомендуется использовать два независимых датчика, подключенных к разным каналам или даже разным модулям.

6. Безопасность при замене: Замена модуля должна проводиться в соответствии с руководством по обслуживанию. При работе в резервированной системе соблюдайте процедуры "горячей замены". Перед извлечением модуля сохраните конфигурацию системы. Неправильные действия могут привести к потере данных или ложным аварийным сигналам. Всегда привлекайте к работам обученный персонал.
