Модуль защиты VIBRO METER VM600 MPC4 200-510-111-034 / 200-510-070-113

Модуль защиты VIBRO METER VM600 MPC4 — это многоканальный модуль мониторинга и защиты (Machinery Protection Card), предназначенный для непрерывного контроля вибрации, осевого сдвига, температуры и других параметров вращающегося оборудования (турбин, компрессоров, насосов). Данное устройство относится к семейству VM600 от Vibro Meter (в настоящее время часть Meggitt) и является промышленным стандартом для систем защиты турбомашин в энергетике, нефтегазовой отрасли и тяжелой промышленности.

Продукт Описание

VIBRO METER VM600 MPC4 представляет собой модуль защиты (Protection Module) для систем мониторинга состояния вращающегося оборудования. Модуль устанавливается в шасси VM600 и выполняет функции сбора сигналов с вибродатчиков, датчиков осевого сдвига, температуры и других параметров, их обработку в реальном времени, а также формирование сигналов тревоги и аварийного останова при превышении уставок.

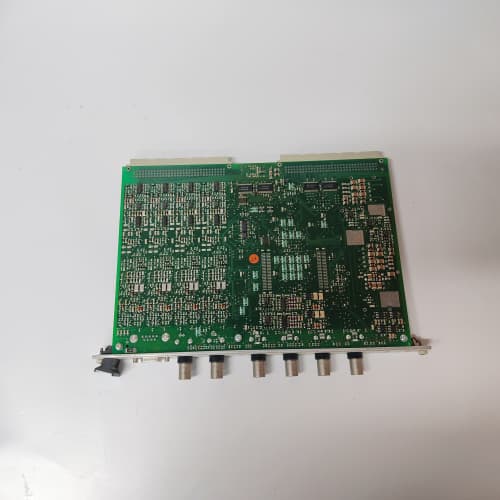

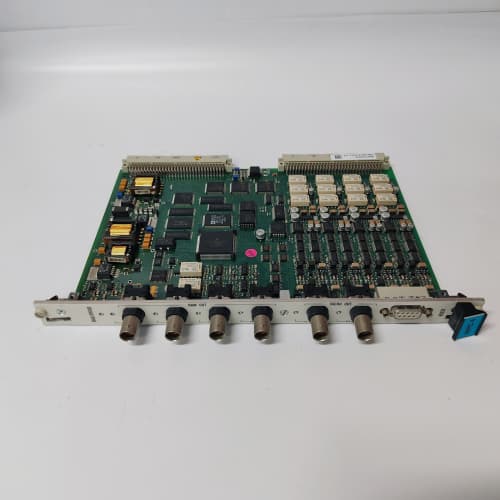

Модель VM600 MPC4 выпускается в различных конфигурациях, обозначаемых кодами заказа. Артикулы 200-510-111-034 и 200-510-070-113 указывают на конкретные модификации модуля с определенным набором функций, типом входов и выходов, а также версией прошивки. Конструктивно модуль выполнен в прочном металлическом корпусе с передней панелью, на которой расположены светодиодные индикаторы состояния каналов и разъемы для подключения полевых сигналов.

Продукт Параметры

• Бренд: Vibro Meter (Meggitt)

• Модель: VM600 MPC4 (модификации 200-510-111-034, 200-510-070-113)

• Тип: Многоканальный модуль защиты и мониторинга

• Количество каналов: 4 (стандартно для MPC4)

• Типы входных сигналов: Сигналы от вихретоковых датчиков (proximity probes), пьезоэлектрических акселерометров (ICP), датчиков температуры (RTD/термопары), сигналы тахометра (ключ-фаза)

• Измеряемые параметры: Вибрация (перемещение, скорость, ускорение), осевой сдвиг (thrust position), эксцентриситет, дифференциальное расширение, температура

• Выходы: Релейные выходы тревоги/аварии, аналоговые выходы 4-20 мА, буферизированные выходы сигналов

• Интерфейсы связи: Через коммуникационные модули VM600 (Ethernet, Modbus, PROFIBUS)

Преимущества и Особенности

Главным преимуществом VIBRO METER VM600 MPC4 является его исключительная надежность и соответствие самым строгим требованиям к системам защиты вращающегося оборудования (API 670). Модуль сертифицирован для использования в системах аварийной защиты (SIL) и обеспечивает детерминированное время реакции на превышение уставок, что критически важно для предотвращения катастрофических отказов турбин и компрессоров.

Модуль VM600 MPC4 обладает высокой гибкостью конфигурирования. С помощью программного обеспечения Vibro Meter можно настроить тип каждого канала, параметры фильтрации, уставки тревоги и аварии, а также логику формирования выходных сигналов. Модификации 200-510-111-034 и 200-510-070-113 могут иметь предустановленные конфигурации для конкретных типов датчиков и применений. Важной особенностью является возможность "горячей" замены модуля без отключения питания шасси, что критически важно для непрерывных производств.

Области применения и примеры внедрения

• Газотурбинные установки (ГТУ): Защита газовых турбин на компрессорных станциях и электростанциях. VIBRO METER VM600 MPC4 контролирует вибрацию подшипников и осевой сдвиг ротора, формируя сигнал аварийного останова при превышении допустимых значений.

• Паровые турбины (ТЭС, АЭС): Мониторинг вибрации и теплового расширения корпусов и роторов паровых турбин. Модуль 200-510-111-034 может быть настроен на измерение дифференциального расширения.

• Центробежные компрессоры: Защита компрессоров на нефтеперекачивающих станциях и химических производствах. VM600 MPC4 контролирует вибрацию и положение ротора.

• Гидротурбины: Мониторинг вибрации подшипников и вибрации направляющего аппарата на гидроэлектростанциях.

• Вентиляторы и насосы большой мощности: Защита критически важных вентиляторов градирен и питательных насосов на электростанциях.

Сравнение с аналогами

Основными конкурентами VIBRO METER VM600 MPC4 являются системы мониторинга и защиты других производителей: Bently Nevada (3500 серия), GE (CSI 6500), Philips/Prüftechnik и Emerson (AMS), а также Siemens (SITRANS).

В отличие от систем Bently Nevada 3500, которые являются стандартом в Северной Америке, VIBRO METER VM600 традиционно доминирует в Европе и на многих объектах, построенных по европейским технологиям. VM600 MPC4 часто считается более гибким в настройке и программировании логики защиты по сравнению с Bently Nevada. По сравнению с GE CSI 6500, продукты Vibro Meter могут предлагать лучшую интеграцию с системами диагностики на ранних стадиях развития дефектов.

Однако Bently Nevada имеет более широкую дилерскую сеть и сервисную поддержку в некоторых регионах. Тем не менее, для объектов, где исторически применяется оборудование Vibro Meter, модуль VM600 MPC4 является оптимальным и наиболее надежным решением.

Рекомендации по выбору и меры предосторожности

Выбор VIBRO METER VM600 MPC4 в конкретной модификации (200-510-111-034 или 200-510-070-113) должен основываться на требованиях вашего проекта и спецификации производителя турбомашины. Каждая модификация может иметь предустановленный набор функций и конфигурацию входов/выходов. Внимательно изучите документацию, чтобы выбрать модуль с нужными характеристиками.

Также важно убедиться, что модуль совместим с типом используемых датчиков (вихретоковые, пьезоэлектрические, ICP) и с версией шасси VM600.

Меры предосторожности:

• Установка и извлечение VM600 MPC4 из шасси должны производиться при отключенном питании шасси (если иное не предусмотрено конструкцией системы и поддержкой горячей замены — горячая замена поддерживается, но требует осторожности).

• Защита от статического электричества! Модуль 200-510-111-034/200-510-070-113 содержит чувствительную электронику. Все работы должны проводиться с использованием заземляющего браслета.

• Перед подключением полевых проводников убедитесь, что тип датчика соответствует настройкам канала модуля, и соблюдена полярность подключения.

• Для вихретоковых датчиков критически важно использовать специальные высокочастотные кабели с правильным волновым сопротивлением и качественным заземлением экрана.

• Настройку параметров модуля (тип датчика, уставки, логику) выполняйте только через лицензионное ПО Vibro Meter квалифицированными специалистами.

• После настройки обязательно проведите функциональное тестирование системы защиты, имитируя сигналы тревоги и аварии, чтобы убедиться в правильности работы релейных выходов.

• Приобретайте модули VIBRO METER VM600 MPC4 только у официальных дистрибьюторов Meggitt или проверенных поставщиков с гарантией, так как от их надежности зависит безопасность дорогостоящего вращающегося оборудования.
