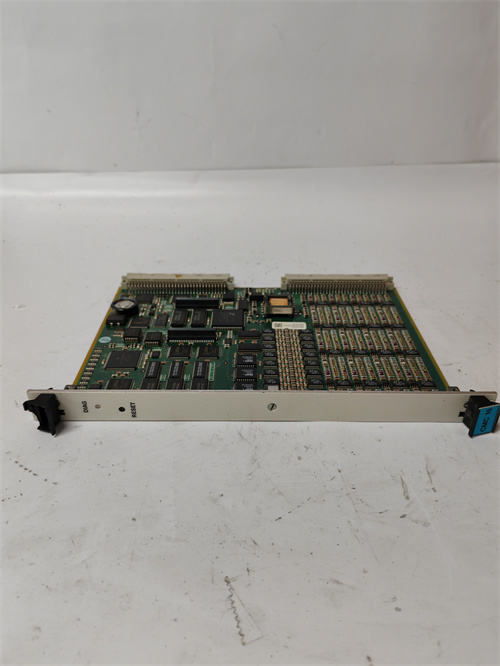

Продукт: VIBRO METER VM600 CMC16 PNR200-530-022-014

Ссылка на продукт: VIBRO METER VM600 CMC16 (Примечание: ссылка ведет на общую страницу системы VM600; для деталей по CMC16 требуется техническая документация Meggitt/Baker Hughes.)

Описание продукта
Модуль сбора данных и мониторинга VIBRO METER VM600 CMC16 (полный код заказа PNR200-530-022-014) является ключевым компонентом модульной системы мониторинга состояния оборудования серии VM600. Этот модуль выполняет функцию приема, оцифровки и первичной обработки сигналов от разнообразных датчиков, установленных на вращающемся оборудовании. Основное назначение модуля VIBRO METER VM600 CMC16 — предоставление точных измерений вибрации, температуры, оборотов и других параметров, а также выполнение базовых защитных функций для одного или нескольких каналов. Конструктивно модуль предназначен для установки в слот шасси системы VM600, где он работает под управлением центрального модуля питания и связи (MPC).

Параметры продукта

• Тип: Модуль сбора данных и мониторинга (Channel Monitoring Card) для системы VM600.

• Основные функции:

• Мониторинг вибрации: Обработка сигналов от акселерометров (ICP/IEPE) и датчиков скорости вибрации. Измерение общих пиковых, среднеквадратичных (RMS) значений и проведение спектрального анализа (БПФ) для частотной диагностики.

• Мониторинг температуры: Подключение термопар (типы J, K, T и др.) и термометров сопротивления (RTD, Pt100).

• Измерение оборотов и фазы: Подключение тахометров (импульсных датчиков) для измерения скорости вращения (RPM) и определения опорной метки (Keyphasor).

• Защитные функции: Программируемые уставки (предупредительная, аварийная) для каждого измеряемого параметра с настраиваемой временной задержкой срабатывания.

• Конфигурация каналов: Модуль CMC16 обычно оснащен несколькими (например, 4 или 8) универсальными аналоговыми входами, которые можно программно сконфигурировать под конкретный тип датчика.

• Динамические выходы: Наличие буферизованных (сырых) аналоговых выходов сигналов для подключения к внешним анализаторам или системам сбора данных.

• Совместимость: Предназначен для установки в шасси системы мониторинга VM600 (например, VM600 Rack). Работает совместно с модулем питания и связи (например, MPC4), который управляет модулем и обеспечивает внешнюю связь.

• Коммуникация: Данные передаются на модуль MPC через внутреннюю шину шасси. Внешняя интеграция осуществляется через интерфейсы MPC (Ethernet, Modbus, 4-20 мА).

• Код заказа (PNR): Номер PNR200-530-022-014 определяет точную конфигурацию аппаратной версии, тип корпуса и поддерживаемые функции.

Преимущества и особенности
Главным преимуществом модуля VIBRO METER VM600 CMC16 является его интеграция в масштабируемую и надежную платформу VM600, что обеспечивает промышленный уровень качества и возможность создания комплексных систем мониторинга из десятков каналов. Универсальность входов позволяет гибко адаптировать систему под различные типы датчиков на одном объекте. Наличие встроенного спектрального анализа на уровне модуля позволяет проводить оперативную диагностику без необходимости во внешнем анализаторе. Высокая точность и надежность модуля делают его пригодным для долгосрочного мониторинга критического оборудования.

Примеры применения в различных областях

• Системы мониторинга паровых и газовых турбин: Непрерывный контроль вибрации подшипников, температуры и оборотов турбогенераторов на электростанциях.

• Компрессорные станции: Мониторинг осевого и радиального смещения, вибрации и температуры подшипников центробежных и поршневых компрессоров.

• Насосные агрегаты высокого давления: Контроль вибрации и температуры для предотвращения сухого хода и кавитации.

• Вращающееся оборудование на промышленных предприятиях: Вентиляторы главного проветривания, дробилки, мельницы, крупные электродвигатели.

Сравнение с аналогами конкурентов
Прямыми аналогами модуля VIBRO METER VM600 CMC16 являются карты мониторинга каналов в других модульных системах: Bently Nevada 3500/42M (система 3500), Emerson CSI 9360 (система System 1), Rockwell/Entek VM Pro карты. CMC16 конкурирует за счет сильной позиции бренда Vibro Meter (Meggitt/Baker Hughes) в аэрокосмической и энергетической отраслях, а также благодаря гибкости и точности измерений. Платформа VM600 часто рассматривается как альтернатива системе 3500 от Bently Nevada.

Рекомендации по выбору и меры предосторожности

1. Определение типа и количества датчиков: Перед выбором точно определите типы и количество датчиков (вибрации, температуры, тахометров) на каждом агрегате. Это определит необходимое количество модулей CMC16 и их конфигурацию.

2. Согласование характеристик датчиков и модуля: Убедитесь, что выходные характеристики датчиков (чувствительность акселерометров, тип термопар, тип сигнала тахометра) полностью совместимы с входами модуля VM600 CMC16.

3. Прокладка и заземление сигнальных кабелей: Для получения достоверных данных, особенно по низкоуровневым сигналам вибрации, обязательно используйте качественные экранированные кабели. Экран должен быть заземлен только в одной точке, как правило, на стороне шасси VM600, для предотвращения контурных токов.

4. Конфигурация в ПО системы: Модуль требует детальной настройки с помощью специализированного программного обеспечения (например, VibroSuit): задание типа датчика для каждого входа, уставок тревог, параметров БПФ, масштабирования выходов 4-20 мА (через MPC).

5. Калибровка и верификация: Для ответственных применений рекомендуется периодическая проверка и калибровка измерительных трактов с использованием эталонных источников сигнала.

6. Изучение документации: Перед проектированием, монтажом и настройкой необходимо изучить руководство по эксплуатации системы VM600, руководство по монтажу и руководство по конфигурации модулей, включая CMC16 (VIBRO METER VM600 CMC16). Особое внимание уделите схемам подключения датчиков, требованиям к их питанию (для ICP) и организации заземления всей системы.
