Описание продукта

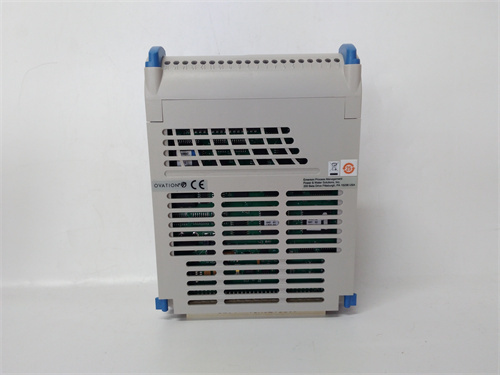

[WESTINGHOUSE 5X00059G01] представляет собой высоконадежный модуль дискретного ввода/вывода, входящий в состав распределенной системы управления (DCS) Westinghouse WDPF (Westinghouse Distributed Processing Family) и более поздних систем Ovation. Данный модуль с каталожным номером 5X00059G01 специально разработан для применения в объектах энергетики, включая тепловые, атомные и гидроэлектростанции, а также в других отраслях тяжелой промышленности, где требуется высокая надежность и отказоустойчивость. [WESTINGHOUSE 5X00059G01] предназначен для приема дискретных сигналов от различных полевых устройств (концевые выключатели, кнопки, реле, контакторы) и выдачи дискретных команд управления на исполнительные механизмы (пускатели, клапаны, сигнальные лампы). Модуль обеспечивает гальваническую развязку между полевыми цепями и системной шиной, защищая контроллер от помех и перенапряжений. Благодаря своей надежности и долговечности, 5X00059G01 является ключевым компонентом для обеспечения безопасной и эффективной работы энергоблоков по всему миру.

Технические параметры

• Тип продукта: Модуль дискретного ввода/вывода (Digital I/O Module) для систем WDPF/Ovation.

• Производитель: Westinghouse (ныне Emerson Process Management).

• Совместимые платформы: Westinghouse WDPF, Ovation (ранние версии).

• Количество каналов: Как правило, 16 или 32 канала дискретного ввода/вывода, конфигурируемых группами.

• Тип входного сигнала: Дискретные сигналы напряжением 24V DC, 48V DC, 125V DC или 120V AC (в зависимости от модификации).

• Тип выходного сигнала: Дискретные выходы типа "сухой контакт" (релейные) или транзисторные (твердотельные) с открытым коллектором.

• Изоляция: Оптоэлектронная или релейная гальваническая развязка между каналами и системной шиной, а также между группами каналов.

• Диагностика: Встроенная самодиагностика с индикацией состояния модуля и активности каналов на передней панели.

• Индикация: Светодиодные индикаторы питания, состояния модуля и состояния каждого канала (вход/выход).

• Напряжение питания: Получает питание от монтажной рамы WDPF/Ovation через системный разъем (обычно 5V DC и 24V DC).

• Рабочая температура: Промышленный диапазон, адаптированный для работы в машинных залах и на производственных объектах.

• Монтаж: Устанавливается в специализированное шасси (раму) ввода/вывода систем WDPF/Ovation.

Преимущества и особенности

• Проверенная надежность Westinghouse: Модуль [WESTINGHOUSE 5X00059G01] разработан в соответствии с жесткими требованиями энергетической отрасли и имеет многолетнюю историю успешной эксплуатации на тысячах энергоблоков по всему миру. Системы управления Westinghouse, включая модули 5X00059G01, известны своей исключительной надежностью и долговечностью. WESTINGHOUSE – это синоним качества в мире энергетики.

• Гальваническая развязка для защиты системы: Модуль обеспечивает надежную гальваническую развязку между полевыми цепями (где могут возникать помехи, наводки и перенапряжения) и высокочувствительной электроникой контроллера и системной шины. Это защищает дорогостоящее оборудование управления от повреждений и повышает общую надежность системы. 5X00059G01 – это надежный барьер между "полем" и "мозгами" системы.

• Гибкость конфигурации: В зависимости от внутренних перемычек или программных настроек, каналы модуля [WESTINGHOUSE 5X00059G01] могут быть сконфигурированы как входы или выходы, а также адаптированы под различные уровни напряжений. Это позволяет использовать один тип модуля для решения различных задач, сокращая номенклатуру запасных частей. Универсальность 5X00059G01 упрощает проектирование и эксплуатацию.

• Наглядная диагностика на месте: Наличие светодиодных индикаторов для каждого канала позволяет обслуживающему персоналу мгновенно оценить состояние подключенного оборудования и самого модуля прямо на месте, без использования дополнительных приборов. Это значительно ускоряет поиск и устранение неисправностей. WESTINGHOUSE 5X00059G01 обеспечивает простоту и наглядность обслуживания.

• Ценность для поддержания работоспособности устаревшего оборудования: Для многих электростанций, введенных в эксплуатацию в 80-90х годах, системы WDPF с модулями 5X00059G01 являются действующим оборудованием. Наличие в запасе этого модуля критически важно для обеспечения бесперебойной работы энергоблоков и предотвращения дорогостоящих простоев. 5X00059G01 – это стратегический запас для поддержания работоспособности legacy-систем.

Области применения и примеры использования

• Тепловые электростанции (ТЭС): На угольных, газовых и мазутных энергоблоках модули [WESTINGHOUSE 5X00059G01] используются для сбора дискретных сигналов с концевых выключателей задвижек, положения шиберов, состояния насосов и вентиляторов, а также для выдачи команд на пуск/останов механизмов. Без надежной работы 5X00059G01 невозможна автоматизация пусковых операций и защиты оборудования.

• Атомные электростанции (АЭС): На АЭС требования к надежности максимальны. Модули [WESTINGHOUSE 5X00059G01] находят применение в системах контроля и управления как обычного, так и реакторного отделения (в зависимости от классификации безопасности), обеспечивая сбор сигналов с датчиков положения, состояния коммутационной аппаратуры и выдачу команд на исполнительные механизмы систем безопасности.

• Гидроэлектростанции (ГЭС): На ГЭС модули 5X00059G01 применяются для контроля состояния гидроагрегатов (положение направляющего аппарата, подшипники, маслонасосы) и управления вспомогательным оборудованием. Надежная работа этих модулей обеспечивает безопасную и эффективную выработку электроэнергии.

• Промышленные предприятия с собственной генерацией: На крупных заводах (металлургических, целлюлозно-бумажных, нефтехимических), имеющих собственные ТЭЦ или мощные котельные, системы управления Westinghouse/Ovation с модулями [WESTINGHOUSE 5X00059G01] продолжают успешно эксплуатироваться. Поддержание их работоспособности – ключевая задача служб КИПиА.

• Подстанции и распределительные устройства: В системах управления подстанциями (SCADA) на базе WDPF/Ovation модули 5X00059G01 используются для контроля положения выключателей и разъединителей, а также для сбора аварийных сигналов от защит.

Сравнение с конкурирующими продуктами

По сравнению с аналогичными модулями дискретного ввода/вывода для DCS-систем других производителей (например, ABB S800 DI/DO, Siemens ET 200M для PCS 7, Honeywell C300 DI/DO):

• Преимущества: Ключевое преимущество [WESTINGHOUSE 5X00059G01] – его полная совместимость с системами WDPF и ранними версиями Ovation. Для электростанций, уже использующих эти платформы, замена модуля на оригинальный WESTINGHOUSE является самым простым и надежным решением, исключающим проблемы с совместимостью. Модули Westinghouse имеют репутацию "неубиваемых" и обладают огромным ресурсом работы.

• Недостатки: Как специализированный продукт для устаревших (legacy) платформ, [WESTINGHOUSE 5X00059G01] не может быть использован в современных системах других производителей (ABB, Siemens) или в новых версиях Ovation без специальных адаптеров. Снятие с производства оригинальных модулей Westinghouse делает их поиск и приобретение все более сложными и дорогими. По сравнению с современными модулями, скорость обработки и диагностические возможности 5X00059G01 могут быть ограничены.

Рекомендации по выбору и меры предосторожности

• Точная идентификация по каталожному номеру: Каталожный номер [WESTINGHOUSE 5X00059G01] является ключом к правильному заказу. Необходимо сверить номер, указанный на этикетке существующего модуля, с заказываемым. Даже незначительное изменение в суффиксе (например, G02 вместо G01) может означать другую модификацию с иными характеристиками.

• Проверка версии и ревизии: Убедитесь, что версия аппаратного обеспечения (hardware revision) приобретаемого модуля совместима с вашей системой. Информацию о совместимости можно получить из документации или у специалистов, знакомых с системой WDPF/Ovation.

• Надежность поставщика: Так как модули [WESTINGHOUSE 5X00059G01] сняты с производства, основными источниками являются складские остатки и refurbished (восстановленные) модули. Выбирайте поставщиков с хорошей репутацией, предоставляющих гарантию и возможность тестирования модуля перед отправкой. Запросите информацию о его происхождении и проведенном тестировании.

• Проверка работоспособности: При получении модуля рекомендуется провести входной контроль – визуальный осмотр на предмет повреждений, проверка целостности компонентов и, при возможности, функциональное тестирование в тестовом стенде или резервном слоте системы.

• Условия хранения и транспортировки: Модуль [WESTINGHOUSE 5X00059G01] содержит чувствительные к статическому электричеству компоненты. Храните его в антистатической упаковке в чистом, сухом месте с контролируемой температурой и влажностью. Избегайте воздействия пыли, влаги и сильных электромагнитных полей.

• Меры защиты от статического электричества: При установке модуля в шасси обязательно используйте заземленный антистатический браслет и работайте на заземленном антистатическом коврике, чтобы избежать повреждения электроники разрядами статического электричества.

• Стратегия долгосрочного обслуживания: Рассматривайте приобретение [WESTINGHOUSE 5X00059G01] как часть стратегии поддержания работоспособности устаревшего оборудования. Параллельно рекомендуется оценить перспективы и составить план постепенной модернизации системы управления на современную платформу (например, Ovation), что в будущем решит проблему поиска запчастей. Однако в кратко- и среднесрочной перспективе наличие в запасе 5X00059G01 является жизненно необходимым.
