Описание продукта

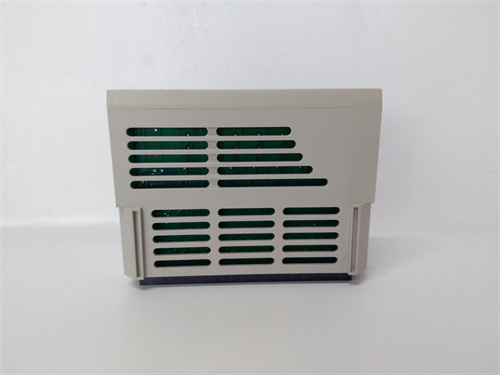

Модуль аналогового вывода WESTINGHOUSE 1C31116G04 выполнен в прочном металлическом корпусе для монтажа в специализированные шасси систем OVATION, что обеспечивает надежное механическое и электрическое соединение с внутренней шиной контроллера. Устройство имеет модульную конструкцию с возможностью горячей замены без отключения питания всей системы, что критически важно для непрерывных производств. На передней панели модуля расположены светодиодные индикаторы состояния каналов, диагностики и питания, а также разъем для подключения внешних цепей через клеммные блоки. Модель WESTINGHOUSE 1C31116G04 оснащена гальванической развязкой по каждому каналу, что защищает внутреннюю шину контроллера от перенапряжений и помех со стороны полевых цепей. Встроенная диагностика постоянно контролирует состояние выходных каскадов и целостность линий связи с исполнительными механизмами, включая обнаружение обрывов.

Технические параметры

• Тип устройства: Модуль аналогового вывода для систем OVATION.

• Количество каналов: 8 аналоговых выходов.

• Типы выходных сигналов:

• 4-20 мА (активный/пассивный, программно-конфигурируемый);

• 0-20 мА;

• 0-10 В (опционально, с внешним резистором).

• Разрешение ЦАП: 16 бит.

• Основная погрешность: Не более ±0.1% от диапазона (при 25°C).

• Температурный дрейф: ±50 ppm/°C.

• Нагрузочная способность (токовый выход): Максимальное сопротивление нагрузки 600 Ом (при 24 В).

• Нагрузочная способность (выход напряжения): Минимальное сопротивление нагрузки 2 кОм.

• Гальваническая развязка: 1500 В переменного тока между каналами и внутренней шиной; между группами каналов.

• Диагностика: Обнаружение обрыва линии и короткого замыкания для каждого канала (для токовых выходов).

• Время установления выходного сигнала: Менее 2 мс (до 0.1% от конечного значения).

• Защита выходов: Защита от короткого замыкания, перегрузки и перенапряжения.

• Напряжение питания: 24 В постоянного тока (от внутренней шины или внешнего источника для выходных цепей).

• Потребляемая мощность: Не более 5 Вт (без учета нагрузки).

• Рабочая температура: От 0°C до +60°C.

• Температура хранения: От -40°C до +85°C.

• Относительная влажность: 5-95% (без конденсации).

• Степень защиты: IP20 (требуется установка в закрытый шкаф управления).

• Подключение: Через клеммные блоки с винтовыми зажимами.

• Совместимость: Контроллеры OVATION 1.x, 2.x, 3.x.

• Сертификаты: CE, UL, CSA, соответствие стандартам для атомных электростанций (1E класс, опционально).

Преимущества и особенности

Главное преимущество WESTINGHOUSE 1C31116G04 — это его высокая точность и надежность, необходимые для управления критически важными исполнительными механизмами на электростанциях и других промышленных объектах. Модуль обеспечивает точное и стабильное формирование управляющих сигналов в реальном времени. Ключевые особенности модели WESTINGHOUSE 1C31116G04 включают:

1. Высокое разрешение ЦАП (16 бит) для точного позиционирования исполнительных механизмов.

2. Индивидуальная диагностика каждого канала с обнаружением обрыва линии и короткого замыкания.

3. "Горячая" замена (Hot Swap) без остановки технологического процесса.

4. Гальваническая развязка по каждому каналу для защиты от помех и перенапряжений.

5. Возможность работы как в режиме активного токового выхода (с внутренним источником питания), так и в пассивном режиме (с внешним источником).

6. Программируемое поведение выходов при потере связи с контроллером (переход в безопасное состояние — заданное значение или удержание последнего).

7. Защита выходных каскадов от короткого замыкания и перегрузки.

8. Высокая надежность, подтвержденная применением на атомных электростанциях (опционально).
   Модуль WESTINGHOUSE 1C31116G04 является стандартным решением для аналогового вывода в системах управления OVATION.

Примеры применения

В энергетике и промышленности модуль WESTINGHOUSE 1C31116G04 используется для управления различными исполнительными механизмами:

• Тепловые электростанции: Управление регулирующими клапанами питательной воды, топливными клапанами, задвижками пара, направляющими аппаратами дымососов и вентиляторов.

• Атомные электростанции: Управление исполнительными механизмами систем безопасности и нормальной эксплуатации (в исполнении для 1E класса).

• Нефтепереработка: Управление регулирующими клапанами на установках каталитического крекинга, риформинга, гидроочистки.

• Нефтегазовая отрасль: Управление позиционерами клапанов на газораспределительных станциях и компрессорных цехах.

• Химическая промышленность: Управление дозирующими насосами и регулирующими клапанами реакторов.

• Металлургия: Управление гидравлическими клапанами в системах прокатных станов.

• Целлюлозно-бумажная промышленность: Управление клапанами подачи химикатов и пара в технологических процессах.
  Благодаря своей надежности и точности, WESTINGHOUSE 1C31116G04 является популярным выбором для управления ответственными исполнительными механизмами на объектах генерации и переработки.

Сравнение с конкурентами

Если сравнивать WESTINGHOUSE 1C31116G04 с аналогичными модулями аналогового вывода других производителей, например, Emerson (серия I/O для OVATION — это фактически тот же модуль), Foxboro (серия FBM) или ABB (серия S800), то продукт Westinghouse/Emerson выделяется своей глубокой интеграцией с системой OVATION и проверенной надежностью в атомной энергетике. Модель WESTINGHOUSE 1C31116G04 выигрывает за счет расширенной диагностики и возможности работы в условиях повышенной радиации (для специальных исполнений). Конкуренты могут предлагать более высокую плотность каналов или поддержку более современных протоколов связи, но для объектов, где уже используется OVATION, модуль WESTINGHOUSE 1C31116G04 является оптимальным и часто единственно возможным выбором.

Рекомендации по выбору и эксплуатации

При выборе WESTINGHOUSE 1C31116G04 необходимо убедиться, что количество каналов и типы выходных сигналов соответствуют требованиям подключаемых исполнительных механизмов. Также важно проверить совместимость с конкретной версией контроллера OVATION и системой конфигурирования. Для обеспечения надежной работы модуля в течение всего срока службы рекомендуется:

1. При использовании пассивного режима (4-20 мА от внешнего источника) убедиться, что внешний источник питания обеспечивает достаточное напряжение (обычно 24 В) и ток для всех одновременно работающих каналов.

2. Для индуктивных нагрузок (катушки клапанов, соленоиды) устанавливать внешние защитные диоды параллельно нагрузке для подавления выбросов напряжения.

3. Использовать экранированные кабели для всех выходных цепей, с заземлением экрана с одной стороны (со стороны модуля или источника питания).

4. Обеспечить надежное заземление шасси и модуля через PE-проводник.

5. При программировании обязательно настраивать безопасное состояние выходов на случай потери связи с контроллером (fail-safe mode).

6. Регулярно проверять затяжку винтов на клеммных колодках для предотвращения перегревов и обрывов.

7. При замене модуля в "горячем" режиме строго соблюдать последовательность действий, описанную в документации, и использовать только оригинальные модули Westinghouse/Emerson.

8. Периодически проверять точность выходных сигналов путем сравнения с эталонными приборами и при необходимости выполнять калибровку.

9. Анализировать диагностические сообщения модуля для своевременного выявления неисправностей в полевых цепях (обрывы, короткие замыкания).
   Соблюдение этих простых правил гарантирует, что WESTINGHOUSE 1C31116G04 будет безотказно выполнять свои функции на протяжении всего срока службы, обеспечивая точное и надежное управление исполнительными механизмами, что критически важно для стабильной и эффективной работы технологических процессов на электростанциях и промышленных предприятиях.
