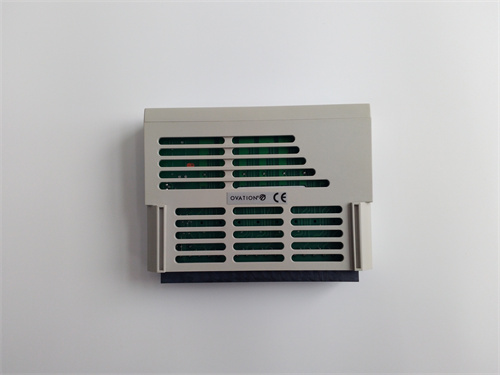

Обзор модуля WESTINGHOUSE 1C31113G02

Модуль WESTINGHOUSE 1C31113G02 представляет собой компонент распределенных систем управления (РСУ) и систем автоматизации, выпускавшийся компанией Westinghouse Electric Corporation (ныне часть Emerson Electric Co. в результате приобретения бизнеса Westinghouse Process Control). Данный модуль относится к линейке оборудования Westinghouse, используемой в системах Ovation и более ранних системах WDPF (Westinghouse Distributed Processing Family). Модель WESTINGHOUSE 1C31113G02 чаще всего идентифицируется как модуль дискретного ввода (Discrete Input Module) или модуль дискретного вывода (Discrete Output Module), предназначенный для сопряжения с дискретными датчиками и исполнительными механизмами в промышленных условиях. Это надежное решение для сбора дискретных сигналов и управления дискретным оборудованием, широко применявшееся на энергетических и промышленных объектах. Более подробно с техническими характеристиками и вариантами исполнения модуля WESTINGHOUSE 1C31113G02 можно ознакомиться по ссылке.

Технические характеристики

Модуль дискретного ввода-вывода WESTINGHOUSE 1C31113G02 обладает следующими ключевыми техническими параметрами (типовые характеристики для оборудования Westinghouse данного класса):

• Тип устройства: Модуль дискретного ввода или вывода (зависит от конкретной модификации, необходимо уточнять по маркировке и документации).

• Количество каналов:

• Для дискретного ввода: 16 каналов (типовое значение).

• Для дискретного вывода: 8 или 16 каналов (типовое значение).

• Тип входных сигналов (для версии ввода):

• Сухой контакт (dry contact).

• Сигналы 24 В DC, 48 В DC, 125 В DC (в зависимости от исполнения).

• Сигналы 120 В AC (для версий переменного тока).

• Тип выходных сигналов (для версии вывода):

• Транзисторный выход 24 В DC.

• Релейный выход (сухой контакт).

• Сигналы 120 В AC (симисторный выход).

• Гальваническая развязка: Наличие оптической развязки между полевыми цепями и внутренней шиной модуля для защиты контроллера от помех и перенапряжений.

• Индикация: Светодиодные индикаторы на лицевой панели для отображения состояния каждого канала и диагностики модуля.

• Питание: Требует внешнего источника питания или питается от внутренней шины шасси (зависит от конкретной модификации и шасси).

• Монтаж: Устанавливается в стандартное шасси систем Westinghouse Ovation/WDPF.

Преимущества и особенности

Использование модуля ввода-вывода WESTINGHOUSE 1C31113G02 в проектах автоматизации дает ряд преимуществ:

• Надежность и долговечность: Оборудование Westinghouse, включая модель WESTINGHOUSE 1C31113G02, разрабатывалось для работы в непрерывном цикле на энергетических и промышленных объектах в течение десятилетий. Компоненты рассчитаны на многолетнюю эксплуатацию в тяжелых условиях. Модуль WESTINGHOUSE 1C31113G02 славится своей живучестью и стабильностью характеристик.

• Совместимость с унаследованными системами: Модуль позволяет поддерживать в рабочем состоянии системы WDPF и ранние версии Ovation, что критически важно для предприятий, не планирующих полную замену автоматики в ближайшее время. Наличие модуля WESTINGHOUSE 1C31113G02 в складском резерве может значительно сократить простои при выходе из строя аналогичного оборудования. Подробности о совместимости WESTINGHOUSE 1C31113G02 с различными версиями систем доступны по ссылке.

• Гальваническая развязка: Оптическая развязка каналов защищает внутренние цепи контроллера от высоковольтных помех и переходных процессов, возникающих в полевых кабелях, что повышает общую надежность системы.

• Простота диагностики: Светодиодная индикация на лицевой панели позволяет оператору или наладчику мгновенно определить наличие сигнала на конкретном канале без использования дополнительных приборов.

• Модульность конструкции: Модуль WESTINGHOUSE 1C31113G02 легко заменяется в шасси, что упрощает обслуживание и ремонт системы.

Области применения и примеры использования

Оборудование Westinghouse, включая модуль WESTINGHOUSE 1C31113G02, традиционно применяется на критически важных объектах:

1. Тепловая энергетика: Сбор дискретных сигналов с концевых выключателей задвижек, датчиков положения клапанов, сигнализаторов уровня на котлах и турбинах на угольных и газовых электростанциях. Модуль WESTINGHOUSE 1C31113G02 обеспечивает надежный ввод этих сигналов в систему управления Ovation.

2. Атомная энергетика: В системах, не связанных с безопасностью (conventional island), для контроля вспомогательных механизмов и сбора дискретных сигналов. Модуль WESTINGHOUSE 1C31113G02 используется на многих атомных станциях с турбинами Westinghouse.

3. Водоподготовка: Управление насосами и задвижками на фильтровальных станциях и установках водоподготовки на электростанциях и промышленных предприятиях.

4. Крупные промышленные предприятия: В системах управления химическими и нефтехимическими производствами, построенных в 80-90х годах на базе WDPF. Примеры применения модуля WESTINGHOUSE 1C31113G02 можно найти по ссылке.

Сравнение с аналогами

Сравним модуль WESTINGHOUSE 1C31113G02 с аналогичными решениями других производителей:

• С современными модулями дискретного ввода-вывода (например, ABB DI810, DO801 или Siemens SM321, SM322): Современные модули предлагают более высокую плотность монтажа, более быстродействующие схемы опроса, поддержку современных промышленных протоколов (Profinet, Ethernet/IP) и расширенные функции диагностики. WESTINGHOUSE 1C31113G02 уступает им в производительности и функциональности, но является необходимым компонентом для поддержания работоспособности унаследованных систем Ovation/WDPF.

• С аналогами того же поколения (например, Honeywell TDC 3000 или Yokogawa Centum): Оба решения сопоставимы по функционалу и философии построения распределенных систем. Выбор конкретного модуля часто диктовался тем, какая система изначально была установлена на предприятии. WESTINGHOUSE 1C31113G02 является "родным" решением для систем Westinghouse.

• **С ранее рассмотренным WESTINGHOUSE 1C31116G04: Оба модуля выполняют схожие функции и могут быть взаимозаменяемы в некоторых конфигурациях, но WESTINGHOUSE 1C31113G02 может представлять собой другую ревизию или модификацию с иными электрическими характеристиками. Детали различий между WESTINGHOUSE 1C31113G02 и WESTINGHOUSE 1C31116G04 можно уточнить по ссылке.

Рекомендации по выбору и эксплуатации

При работе с модулем WESTINGHOUSE 1C31113G02 необходимо учитывать следующие моменты:

• Проверка ревизии и маркировки: Убедитесь, что ревизия модуля (обозначается в конце кода, например, WESTINGHOUSE 1C31113G02 с определенным суффиксом) совместима с вашей версией шасси и программного обеспечения Ovation. Информация о совместимости ревизий доступна по ссылке.

• Тип модуля (DI/DO) и электрические характеристики: Точно определите, является ли конкретный экземпляр модуля модулем ввода (DI), вывода (DO) или комбинированным, а также его электрические характеристики (напряжение, тип выхода). Эта информация обычно указана на заводской этикетке или в сопроводительной документации. Ошибочное подключение может привести к выходу модуля из строя.

• Наличие документации: Для эксплуатации и настройки крайне желательно иметь оригинальную документацию Westinghouse (руководства по конфигурации и монтажу для Ovation/WDPF), так как эти системы могут требовать установки перемычек и DIP-переключателей для конфигурации адресов и типов сигналов.

• Состояние компонентов: При покупке поддержанного модуля WESTINGHOUSE 1C31113G02 обратите внимание на состояние разъемов и наличие следов коррозии или перегрева на печатной плате. Рекомендуется проверить его работоспособность в тестовой конфигурации перед установкой в работающую систему.
