Описание и Назначение

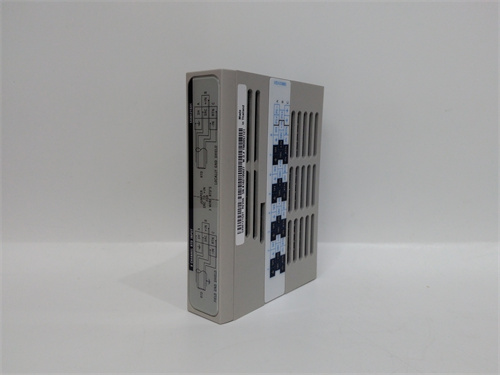

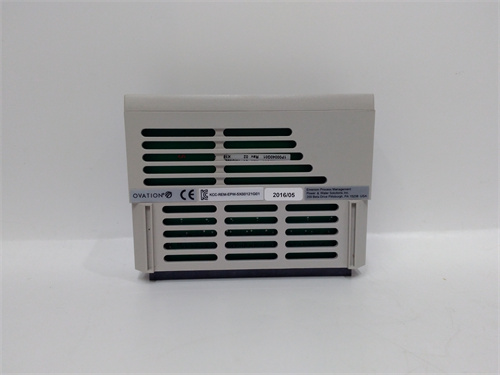

Модуль WESTINGHOUSE 5X00121G01 представляет собой многоканальный аналоговый выход, разработанный для установки в станции ввода-вывода системы Ovation. Он предназначен для работы в жестких условиях электростанций и промышленных предприятий, обеспечивая гальваническую развязку между управляющей электроникой и полевыми цепями. Основная задача модуля 5X00121G01 — принимать цифровые значения от контроллера и преобразовывать их в прецизионные аналоговые сигналы (4-20 мА, 0-10 В и другие), которые подаются на позиционеры клапанов, преобразователи частоты, задатчики мощности тиристорных регуляторов и другие устройства, требующие аналогового управления. Это позволяет системе автоматизации плавно регулировать технологические параметры, обеспечивая оптимальный режим работы оборудования.

Технические параметры

• Производитель: Westinghouse (в настоящее время Emerson Process Management)

• Модель: WESTINGHOUSE 5X00121G01

• Тип: Модуль аналогового вывода

• Количество каналов: Обычно 8 каналов (конфигурация может варьироваться в зависимости от ревизии)

• Типы выходных сигналов:

• Ток: 4...20 мА (активный или пассивный режим)

• Напряжение: 0...10 В постоянного тока (возможны другие диапазоны)

• Разрешение ЦАП: Высокое (обычно 12-16 бит, обеспечивающее высокую точность)

• Гальваническая развязка: Есть (между каналами и системной шиной, а также между группами каналов)

• Нагрузочная способность: Способность работать на нагрузку заданного сопротивления (например, до 750 Ом для токовой петли)

• Диагностика: Встроенная диагностика цепей, светодиодная индикация состояния модуля и отдельных каналов (обрыв, короткое замыкание)

• Питание: 24 В постоянного тока (от модуля питания или через шину ввода-вывода)

• Монтаж: Установка в специализированное шасси (стойку) системы Ovation

Преимущества и особенности

Главным преимуществом WESTINGHOUSE 5X00121G01 является его высокая надежность и специальная адаптация к требованиям энергетической отрасли. Модуль обладает расширенными функциями диагностики, которые позволяют обнаруживать обрывы проводов, короткие замыкания на линии и несоответствие между командой и фактическим током в цепи. Важной особенностью 5X00121G01 является поддержка режима "горячей" замены, что позволяет заменять модуль без остановки технологического процесса и отключения питания всей станции — критически важное требование для генерирующих мощностей. Кроме того, устройство имеет высокую точность и стабильность выходных сигналов в широком диапазоне температур, что гарантирует прецизионное управление клапанами и заслонками. Благодаря тесной интеграции с контроллерами Ovation, конфигурирование каналов и калибровка выполняются быстро и интуитивно понятно через специализированное программное обеспечение.

Области применения и примеры

Благодаря своим характеристикам, WESTINGHOUSE 5X00121G01 находит широчайшее применение в различных отраслях энергетики и промышленности.

• Тепловые электростанции (ТЭС): Управление регулирующими клапанами подачи топлива (газа, мазута, угольной пыли) в котлы, клапанами питания котлов водой, направляющими аппаратами дымососов и вентиляторов. Модуль 5X00121G01 формирует сигналы 4-20 мА для позиционеров этих механизмов.

• Атомные электростанции (АЭС): Управление системами безопасности и нормальной эксплуатации, где требуется высочайшая надежность и отказоустойчивость.

• Газотурбинные установки (ГТУ): Регулирование подачи газа в камеру сгорания, управление поворотными лопатками компрессора.

• Водоподготовка и водоснабжение: Управление частотными преобразователями насосов для поддержания заданного давления и расхода воды.

Например, на мощном энергоблоке ТЭС модуль IOP304 (из предыдущего примера) мог бы управлять дискретными задвижками, в то время как WESTINGHOUSE 5X00121G01 будет отвечать за плавное регулирование главного парового вентиля, поддерживая номинальные параметры пара перед турбиной.

Сравнение с конкурентами

Основными конкурентами WESTINGHOUSE 5X00121G01 являются модули аналогового вывода от других производителей систем управления для энергетики, таких как ABB (серия Bailey Infi 90, S800 I/O) и Siemens (Teleperm XP, S7-400).

• Плюсы по сравнению с ABB Bailey: В рамках системы Ovation, которая исторически доминирует на рынке автоматизации ТЭС и АЭС в США и многих других странах, модуль 5X00121G01 обеспечивает наилучшую интеграцию и максимальную производительность. Программное обеспечение Ovation автоматически распознает модуль и предлагает оптимальные настройки для конкретных применений в энергетике.

• Плюсы по сравнению с Siemens: Westinghouse Ovation имеет специализированные функции для управления турбинами и котлами (например, прямое управление сервоприводами турбин), в то время как решения Siemens часто требуют дополнительных модулей или сложной настройки. Модуль 5X00121G01 оптимизирован для работы в составе таких специализированных подсистем.

• Минусы: Как и в случае с Metso, использование модулей 5X00121G01 за пределами экосистемы Ovation невозможно. Это проприетарное решение, жестко привязанное к контроллерам Westinghouse/Emerson. Кроме того, компоненты для устаревших версий Ovation могут быть труднодоступны или иметь длительные сроки поставки, в отличие от более распространенных промышленных компонентов.

Рекомендации по выбору и меры предосторожности

При выборе WESTINGHOUSE 5X00121G01 крайне важно проверить его ревизию и совместимость с версией вашего шасси (стойки ввода-вывода) и контроллера Ovation. Различные ревизии могут иметь разную прошивку и поддерживать разные функции. Рекомендуется приобретать модули с одинаковой ревизией для взаимозаменяемости в рамках одной системы.

Меры предосторожности:

1. Питание нагрузки: При подключении выходных цепей убедитесь, что ток в петле не превышает максимально допустимый для модуля 5X00121G01, а сопротивление нагрузки находится в допустимых пределах.

2. Защита от перенапряжений: Хотя модуль имеет защиту, рекомендуется прокладывать сигнальные кабели отдельно от силовых для минимизации наводок. При использовании в средах с высоким уровнем помех применяйте экранированные кабели.

3. Заземление: Обеспечьте правильное заземление экранов кабелей и шасси в соответствии с документацией Ovation.

4. Квалификация персонала: Настройка и калибровка модуля должна выполняться инженерами, прошедшими обучение по системе Ovation.
