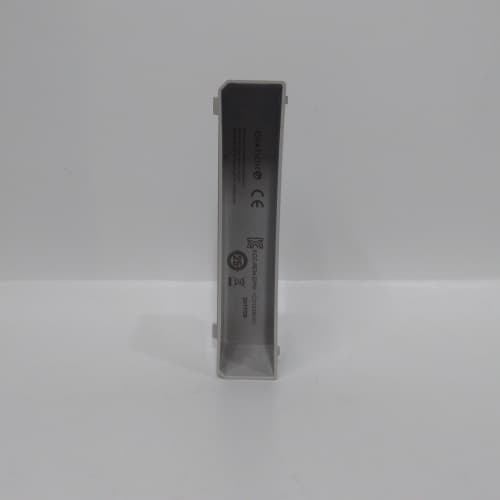

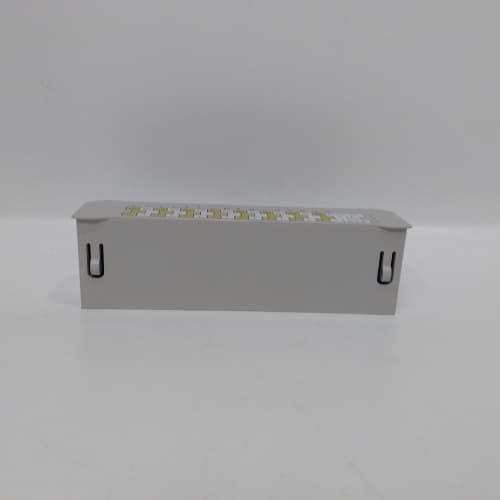

Модуль аналогового ввода WESTINGHOUSE 1C31238H01

Модуль аналогового ввода WESTINGHOUSE 1C31238H01 — это специализированный компонент распределенных систем управления (DCS), предназначенный для сбора и обработки аналоговых сигналов от различных датчиков и преобразователей. Данное устройство относится к семейству Legacy-продукции Westinghouse (ныне часть Emerson) и широко применяется в энергетике и промышленности.

Продукт Описание

WESTINGHOUSE 1C31238H01 представляет собой модуль аналогового ввода (Analog Input Module), используемый в системах управления Westinghouse серии WDPF (Westinghouse Distributed Processing Family) и Ovation. Модуль выполняет функцию сбора непрерывных сигналов от полевых устройств (датчики давления, температуры, расхода, уровня), их фильтрацию, аналого-цифровое преобразование и передачу в процессорный модуль контроллера для дальнейшей обработки.

Конструктивно 1C31238H01 выполнен в стандартном форм-факторе для монтажа в каркасы (racks) Westinghouse. Модуль оснащен передней панелью с индикацией состояния каналов и разъемами для подключения к полевым цепям через специализированные переходные клеммные панели. Высокое качество изготовления WESTINGHOUSE 1C31238H01 обеспечивает его надежную работу в течение многих лет непрерывной эксплуатации в самых тяжелых условиях — от пыльных угольных электростанций до агрессивных сред химических производств.

Продукт Параметры

• Бренд: Westinghouse (в настоящее время часть Emerson)

• Модель: 1C31238H01

• Тип: Модуль аналогового ввода (Analog Input Module)

• Совместимость: Системы WDPF, Ovation

• Количество каналов: Обычно 16 дифференциальных или 32 однополярных входа

• Типы входных сигналов: 4-20 мА, 0-10 В, термопары (J, K, T, E и др.), термосопротивления (RTD — Pt100, Cu100)

• Разрешение АЦП: Обычно 12-16 бит

• Изоляция: Групповая гальваническая развязка

• Диагностика: Светодиодная индикация состояния, самодиагностика с выдачей кода ошибки

Преимущества и Особенности

Главным преимуществом WESTINGHOUSE 1C31238H01 является его универсальность и высокая точность измерений. Один и тот же модуль может быть настроен (с помощью перемычек или программно) на работу с различными типами датчиков — от стандартных токовых петель 4-20 мА до термопар и термометров сопротивления, что позволяет унифицировать парк оборудования и упростить проектирование.

Модуль 1C31238H01 отличается высокой помехозащищенностью благодаря дифференциальным входам и встроенным фильтрам. Это обеспечивает стабильные показания даже в условиях сильных электромагнитных полей, характерных для электростанций и промышленных предприятий. Важной особенностью является возможность калибровки модуля в процессе эксплуатации без демонтажа из каркаса, что упрощает техническое обслуживание.

Области применения и примеры внедрения

• Тепловая энергетика (ТЭС, ГРЭС): Сбор сигналов с датчиков температуры пара и воды, давления в трактах котла, расхода топлива. WESTINGHOUSE 1C31238H01 установлен в шкафах КИПиА и принимает сигналы от термопар и датчиков давления на энергоблоке.

• Атомная энергетика (АЭС): Измерение параметров теплоносителя и вспомогательных систем (в небезопасных частях АСУ ТП).

• Химическая промышленность: Контроль температуры и давления в реакторах и колоннах синтеза. Модуль 1C31238H01 обеспечивает точное измерение параметров технологического процесса.

• Металлургия: Измерение температуры металла и газов в нагревательных печах и агрегатах термической обработки.

Сравнение с аналогами

Основными конкурентами WESTINGHOUSE 1C31238H01 являются модули аналогового ввода других производителей DCS-систем того же поколения: Bailey (ABB) INFI 90, Honeywell TDC 3000, Foxboro I/A Series и Yokogawa Centum.

В отличие от модулей Bailey INFI 90, которые часто требуют специализированных терминальных панелей для подключения термопар с компенсацией холодного спая, 1C31238H01 от Westinghouse может иметь встроенную компенсацию, что упрощает проектирование. По сравнению с Honeywell TDC 3000, модули Westinghouse часто предлагают более высокую плотность каналов на один модуль.

Однако системы Foxboro I/A могут иметь преимущество в программной настройке типов входов (без перемычек), а Yokogawa славятся своей долговечностью. Тем не менее, для действующих объектов, построенных на базе Westinghouse WDPF/Ovation, модуль 1C31238H01 остается стандартным и наиболее надежным решением.

Рекомендации по выбору и меры предосторожности

Выбор WESTINGHOUSE 1C31238H01 сегодня — это, как правило, задача поддержания работоспособности существующей системы автоматизации. Принимая решение о покупке, критически важно сверять код ревизии (Revision) на плате. Ревизии могут обозначаться буквами (например, H01, H02, H03) и должны строго соответствовать тому, что указано в проектной документации вашей ячейки. Установка модуля с другой ревизией может привести к конфликту адресации или неверной интерпретации сигналов.

Также важно проверить наличие всех необходимых перемычек для конфигурации типов входов (ток/напряжение/термопара/RTD) — они должны соответствовать вашему проекту.

Меры предосторожности:

• Перед установкой 1C31238H01 в каркас, осмотрите плату на предмет вздутых конденсаторов или следов перегрева — это частая "болезнь" модулей этого возраста.

• Установка и извлечение WESTINGHOUSE 1C31238H01 должны производиться при отключенном питании каркаса (если иное не предусмотрено конструкцией системы и поддержкой горячей замены).

• При подключении полевых проводников к клеммным панелям, связанным с 1C31238H01, убедитесь в отсутствии напряжения на линиях и соблюдайте полярность подключения (особенно для термопар).

• Обязательно заземлите экраны сигнальных кабелей в соответствии с рекомендациями Westinghouse/Emerson для минимизации наводок и обеспечения точности измерений.

• При конфигурировании модуля в среде программирования (например, Ovation Workbench) задайте правильный тип входного сигнала для каждого канала. Неправильная настройка может привести к некорректным показаниям.

• Покупая поддержанный 1C31238H01, требуйте гарантию на тестирование под нагрузкой, так как платы этого поколения могут иметь скрытые дефекты пайки, проявляющиеся после прогрева.
