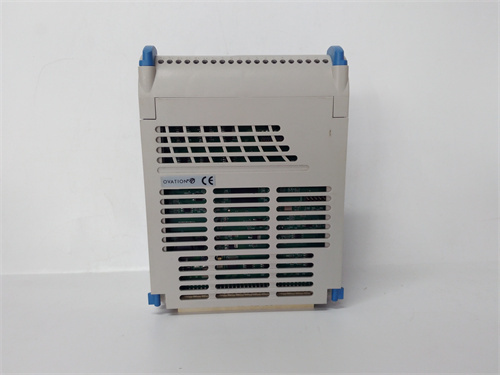

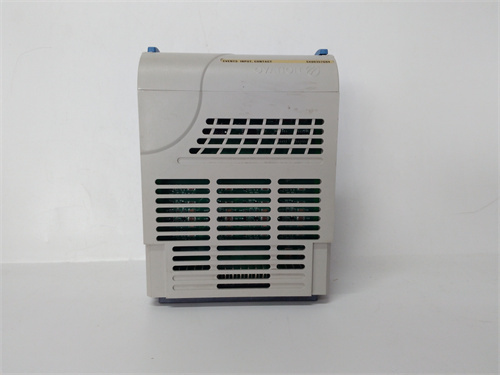

WESTINGHOUSE 5X00357G04 Обзор продукта

WESTINGHOUSE 5X00357G04 — это модуль аналогового ввода, являющийся частью legacy-систем распределенного управления (РСУ) Westinghouse, в частности, широко известной серии WDPF (Westinghouse Distributed Processing Family) и ее преемника Ovation. Эти системы были одними из пионеров в области цифрового управления технологическими процессами и до сих пор эксплуатируются на многих электростанциях и промышленных предприятиях по всему миру. Модуль WESTINGHOUSE 5X00357G04 выполняет ключевую функцию преобразования аналоговых сигналов 4-20 мА от полевых датчиков (давления, расхода, температуры, уровня) в цифровой формат, понятный процессору контроллера. Благодаря своей прочной конструкции и высокой надежности, WESTINGHOUSE 5X00357G04 продолжает оставаться востребованным компонентом для обслуживания и модернизации существующих систем WDPF и ранних версий Ovation, особенно в энергетике.

Параметры и спецификации

• Производитель: Westinghouse / Emerson (права на технологию)

• Модель: 5X00357G04

• Тип продукта: Модуль аналогового ввода (Analog Input Module)

• Совместимость: Системы управления WDPF (Westinghouse Distributed Processing Family), ранние версии Ovation.

• Количество каналов: Многоканальный модуль (обычно 8 или 16 каналов, требуется уточнение по документации).

• Тип входного сигнала: 4-20 мА (стандартный токовый сигнал для промышленных датчиков).

• Разрешение: Высокое разрешение АЦП для точного измерения параметров процесса.

• Изоляция: Обеспечивает гальваническую развязку между полевыми цепями и внутренней шиной контроллера.

• Индикация: Светодиодные индикаторы на передней панели для отображения статуса питания и работы модуля.

• Монтаж: Устанавливается в специализированные корзины (I/O racks) систем Westinghouse.

• Питание: Получает питание от шины корзины через объединительную плату.

Преимущества и ключевые особенности

• Высокая надежность для критических применений: Разработанный специально для электростанций, модуль WESTINGHOUSE 5X00357G04 гарантирует стабильную работу в условиях высоких электромагнитных помех и вибраций, характерных для энергетических объектов. Отказ модуля 5X00357G04 может привести к потере контроля над котлом или турбиной, поэтому его надежность критически важна.

• Точность измерений: Модуль обеспечивает стабильное и точное преобразование сигналов 4-20 мА, что необходимо для точной настройки процессов горения и поддержания параметров пара. Это напрямую влияет на КПД электростанции и выбросы вредных веществ.

• Простая интеграция в WDPF/Ovation: Являясь оригинальным компонентом, WESTINGHOUSE 5X00357G04 идеально сопрягается с контроллерами WDPF и ранними версиями Ovation по протоколам и физическим интерфейсам, не требуя дополнительных конвертеров.

• Долговременная стабильность: Компоненты WESTINGHOUSE 5X00357G04 рассчитаны на десятилетия службы, что подтверждается их присутствием на объектах, построенных 20-30 лет назад.

• Встроенная диагностика: Встроенная светодиодная индикация позволяет оперативно оценить состояние модуля, упрощая поиск неисправностей на уровне шкафа управления.

Примеры применения в различных областях

• Тепловые электростанции (ТЭС): На угольных и газовых ТЭС модуль WESTINGHOUSE 5X00357G04 собирает данные с датчиков давления и температуры пара в котле, обеспечивая точное управление топливоподачей и горелками для поддержания заданной нагрузки.

• Атомные электростанции (АЭС): На атомных станциях с системами автоматизации Westinghouse этот модуль используется для мониторинга параметров в системах безопасности и вспомогательных системах, где требуется особо высокая надежность.

• Газотурбинные установки: В системах управления газовыми турбинами модуль 5X00357G04 используется для измерения давления газа, температуры выхлопных газов и других параметров.

• Объекты водоподготовки: На крупных станциях водоподготовки для ТЭС этот модуль используется для измерения расходов и уровней воды в баках-аккумуляторах.

Сравнение с конкурирующими продуктами

• В сравнении с современными модулями Emerson для Ovation: Современные модули Ovation (например, серии A) предлагают более высокую скорость передачи данных и расширенную диагностику. WESTINGHOUSE 5X00357G04, в свою очередь, является специализированным решением для конкретных старых систем, где замена его на современный аналог потребовала бы не только замены модуля, но и, возможно, обновления контроллера и переработки конфигурации, что экономически нецелесообразно.

• В сравнении с модулями Honeywell (TDC 3000): Оба продукта являются стандартными для своих систем. WESTINGHOUSE 5X00357G04 является стандартом де-факто для обслуживания оборудования Westinghouse/Emerson на электростанциях, тогда как модули Honeywell являются стандартом для TDC 3000.

• В сравнении с Siemens (S5/S7): WESTINGHOUSE 5X00357G04 представляет собой специализированное решение для энергетики, в то время как Siemens предлагает более универсальные, но менее специализированные для электростанций решения.

Рекомендации по выбору и меры предосторожности

• Точное соответствие модели: 5X00357G04 может иметь различные ревизии. При заказе убедитесь, что ревизия (суффикс в номере) соответствует той, которая указана в вашей проектной документации.

• Состояние компонентов: Приобретая WESTINGHOUSE 5X00357G04 с вторичного рынка (что часто неизбежно для legacy-оборудования), проверяйте отсутствие следов коррозии, вздутых конденсаторов или выгоревших дорожек.

• Тип входного сигнала: Перед установкой убедитесь, что конфигурация модуля соответствует типу сигнала (4-20 мА) от ваших полевых датчиков.

• Проверка корзины: Перед установкой WESTINGHOUSE 5X00357G04 убедитесь, что слот в корзине свободен и исправен, а также что адресация модуля не конфликтует с другими устройствами.

• Плавное включение: После монтажа проведите тестовое включение и проконтролируйте показания через инженерную станцию, чтобы убедиться в корректности измерений до передачи модуля в работу.
