Обзор и параметры монитора вибрации BENTLY 3500/45 176449-04

Вас приветствует эксперт в области систем мониторинга и защиты роторного оборудования (Machinery Protection Systems). Давайте детально рассмотрим ключевой компонент для мониторинга вибрации подшипников.

Продукт и его описание

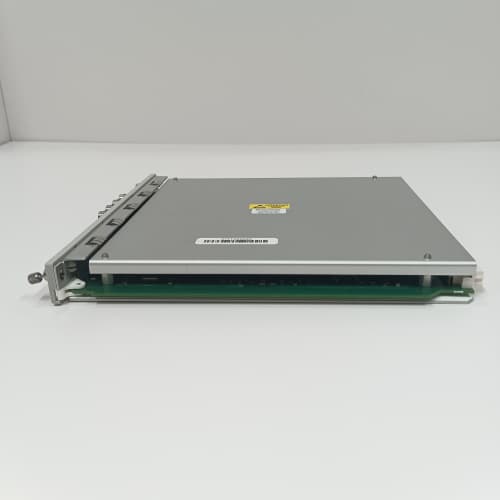

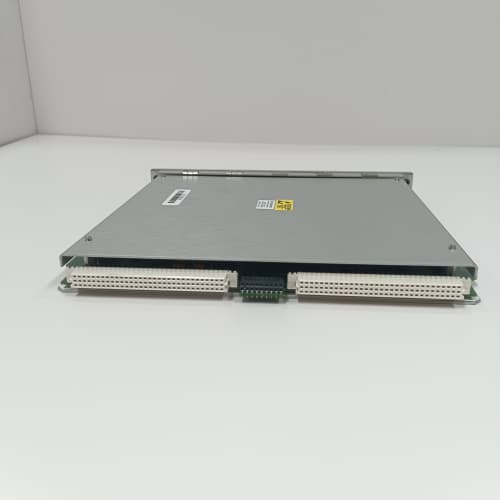

BENTLY 3500/45 176449-04 — это двухканальный монитор вибрации подшипника (Bearing Vibration Monitor), входящий в состав системы мониторинга и защиты машин Bently Nevada 3500. Конкретный код 176449-04 обозначает аппаратную ревизию (версию) данного модуля. Этот монитор предназначен для непрерывного контроля относительной вибрации (виброперемещения) или абсолютной вибрации (виброскорости) опорных подшипников турбин, компрессоров, насосов и другого критического вращающегося оборудования. Основная задача монитора BENTLY 3500/45 — прием сигналов от датчиков (проксимиторов для относительной вибрации или акселерометров для абсолютной), их обработка, сравнение с программируемыми уставками тревоги (Alert) и опасности (Danger) и формирование выходных сигналов для системы управления. Для получения полных технических данных, руководств по настройке и сертификатов обратитесь к официальным ресурсам Bently Nevada (Baker Hughes) по ссылке: BENTLY 3500/45 176449-04 . Надежность и точность системы 3500, включая модуль 3500/45, сделали ее мировым стандартом в области защиты активов.

Технические параметры и характеристики

• Тип устройства: Двухканальный монитор вибрации подшипника для системы 3500.

• Конфигурация: Два независимых канала в одном модуле. Каждый канал можно сконфигурировать под различные типы входов.

• Типы входных сигналов: Поддерживает входы от:

• Вихретоковых датчиков смещения (проксимиторов) для измерения относительной вибрации вала.

• Акселерометров (через преобразователь IEPE) для измерения абсолютной вибрации корпуса в единицах скорости (мм/с) или перемещения.

• Выходные сигналы (на канал):

• Два аналоговых выхода 4-20 мА, пропорциональных виброперемещению и виброскорости (или другому параметру).

• Два релейных выхода с независимой настройкой: "Тревога" (Alert) и "Опасность" (Danger).

• Цифровой выход для связи по протоколу MODBUS RTU или других интерфейсов (через отдельный коммуникационный модуль).

• Измеряемые параметры: Пик-пиковое значение виброперемещения (в микрометрах или милах), среднеквадратичное значение (RMS) виброскорости.

• Датчики: Предназначен для работы с датчиками Bently Nevada (например, 3300 XL 8mm, 11mm) и акселерометрами с токовым возбуждением (IEPE).

• Диагностика: Встроенная диагностика целостности входного сигнала (обрыв датчика, короткое замыкание, некорректный монтаж).

• Дисплей: Двухстрочный ЖК-дисплей на передней панели для отображения измеренных значений, уставок и статуса.

Преимущества и отличительные особенности

1. Высокая надежность и безопасность: Монитор BENTLY 3500/45 спроектирован в соответствии с требованиями API 670 и сертификацией SIL для применения в критически важных системах защиты. Его выходы "Опасность" напрямую могут быть заведены в систему аварийной остановки (ESD).

2. Гибкость конфигурации: Возможность настройки каждого канала под разные типы датчиков (относительная/абсолютная вибрация) и независимая установка уставок делают модуль универсальным для мониторинга различных типов опор на одной машине.

3. Богатые диагностические возможности: Помимо измерения вибрации, модуль 3500/45 осуществляет постоянный контроль исправности самого измерительного тракта (датчик-кабель-модуль), что критически важно для поддержания функциональной готовности системы защиты.

4. Интуитивный интерфейс настройки: Настройка уставок, выбор типа датчика и просмотр параметров осуществляются непосредственно с передней панели модуля с помощью клавиш, без необходимости обязательного использования внешнего ПО.

5. Интеграция в систему 3500: Модуль является частью модульной, масштабируемой и отказоустойчивой системы 3500. Он легко обменивается данными с другими модулями (такими как BENTLY 3500/15 - терминальный модуль, BENTLY 3500/22 - модуль связи) в рамках единой стойки.

Примеры применения в различных отраслях

• Энергетика: Непрерывный мониторинг вибрации подшипников паровых и газовых турбин, турбогенераторов, питательных насосов на ТЭЦ и АЭС.

• Нефтегазовая промышленность: Защита центробежных и поршневых компрессоров, турбодетандеров, насосов высокого давления на компрессорных станциях и НПЗ.

• Химическая и нефтехимическая промышленность: Контроль состояния высокоскоростных насосов и турбин, работающих с агрессивными средами.

• Металлургия: Мониторинг вибрации подшипников воздуходувок, дымососов, прокатных клетей.

Сравнение с аналогами конкурентов

Прямыми аналогами BENTLY 3500/45 являются мониторы вибрации других производителей систем защиты машин: Emerson (GE) Bently Nevada 3300 XL SE, Vibro-Meter (Meggitt) серии M800, Siemens (Vibroconcept) и Rockwell (Entek). Ключевым преимуществом системы 3500 и модуля 3500/45 является ее статус отраслевого стандарта (особенно в нефтегазе и энергетике), непревзойденная репутация надежности, глобальная сервисная поддержка и глубокая интеграция с системами диагностики, такими как System 1.

Рекомендации по выбору и важные замечания

1. Выбор типа датчика и конфигурации: Четко определите, что требуется измерять: относительную вибрацию вала (проксимиторы) или абсолютную вибрацию корпуса (акселерометры). От этого зависит выбор датчиков и настройка каждого канала 3500/45.

2. Правильная настройка уставок: Уставки "Тревога" (Alert) и "Опасность" (Danger) должны устанавливаться на основе базовых ("зеленых") спектров исправной машины, рекомендаций производителя оборудования и стандартов (ISO 10816, API 670). Неправильные уставки приведут либо к ложным срабатываниям, либо к пропуску реальной опасности.

3. Квалифицированный монтаж и калибровка: Установка проксимиторов требует особой точности (осевой и радиальный зазор, осевое положение). Акселерометры должны быть правильно закреплены. Всегда следуйте инструкциям по монтажу. Используйте официальную документацию по ссылке: BENTLY 3500/45 176449-04 (https://www.example.com/bently-3500-45-176449-04).

4. Использование рекомендованных датчиков и кабелей: Для гарантии точности измерений и корректной диагностики используйте только датчики и кабели, одобренные Bently Nevada. Сопротивление и длина кабеля влияют на работу.

5. Плановое тестирование и документация: Регулярно выполняйте проверку измерительного тракта с помощью калибровочного оборудования. Ведите журнал всех изменений уставок и сохраняйте резервные копии конфигурации модулей системы 3500.
