Обзор модуля BENTLY 125680-01

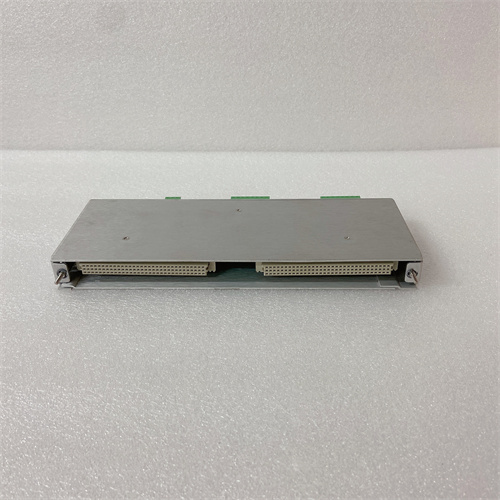

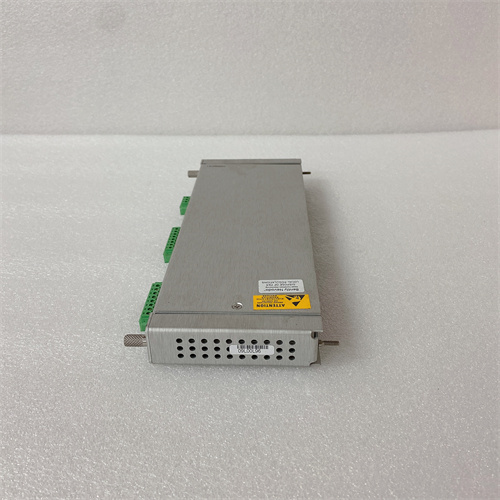

Модуль BENTLY 125680-01 представляет собой компонент системы мониторинга состояния вращающегося оборудования, выпускаемый компанией Bently Nevada (в составе Baker Hughes). Данный модуль, как правило, идентифицируется как блок питания (Power Supply) для систем мониторинга серии 3500, которые являются отраслевым стандартом для защиты и мониторинга критически важных роторных машин - турбин, компрессоров, насосов и электродвигателей. Модуль питания BENTLY 125680-01 обеспечивает стабилизированным электропитанием все установленные в шасси карты мониторов, релейные модули и коммуникационные процессоры, гарантируя их бесперебойную и точную работу. Более подробную информацию о модуле питания BENTLY 125680-01 можно найти по ссылке.

Технические характеристики

Модуль питания BENTLY 125680-01 обладает следующими ключевыми техническими параметрами (типовые характеристики для систем серии 3500):

• Назначение: Модуль питания для шасси 3500.

• Входное напряжение:

• Переменный ток (AC): 90-140 В AC, 47-63 Гц (типовая версия).

• Постоянный ток (DC): 18-36 В DC (доступны альтернативные модификации).

• Выходные напряжения: Стабилизированные напряжения для питания внутренних шин шасси:

• +5 В DC

• +15 В DC

• -15 В DC

• Выходная мощность: Достаточная для обеспечения питания всех модулей в полностью загруженном 14-слотовом шасси 3500.

• Защита: Встроенная защита от короткого замыкания, перегрузки по току и перенапряжения на выходах.

• Индикация: Светодиодные индикаторы на лицевой панели:

• Наличие входного питания (AC/DC OK).

• Готовность выходных напряжений (DC OK).

• Индикация неисправности (Fault).

• Охлаждение: Естественное конвекционное (безвентиляторное) для повышения надежности.

Преимущества и особенности

Использование модуля питания BENTLY 125680-01 в системах мониторинга дает ряд критических преимуществ:

• Резервирование (Redundancy): Система 3500 поддерживает установку двух модулей питания BENTLY 125680-01 в конфигурации с горячим резервированием (1+1). При отказе одного модуля второй мгновенно и автоматически принимает на себя всю нагрузку без какого-либо прерывания мониторинга. Детали реализации резервирования с использованием BENTLY 125680-01 доступны по ссылке.

• "Горячая" замена (Hot-Swappable): Модули питания серии 3500 поддерживают замену без отключения напряжения на шасси. Это позволяет проводить техническое обслуживание или замену неисправного блока BENTLY 125680-01 без остановки системы мониторинга критически важного оборудования.

• Высокая надежность: Бестрансформаторная (для DC-версий) или высокоэффективная трансформаторная (для AC-версий) топология обеспечивает стабильность выходных напряжений даже при колебаниях входного питания, что критически важно для точности измерений вибрации и осевого сдвига.

• Полная совместимость: Модуль BENTLY 125680-01 полностью совместим со всеми мониторами серии 3500, включая мониторы вибрации (3500/40, 3500/42), мониторы положения (3500/25), мониторы температуры и скорости, а также с релейными модулями (3500/32, 3500/33).

• Диагностика: Встроенная светодиодная индикация позволяет оперативно определить состояние модуля питания и локализовать проблемы с электропитанием всей системы.

Области применения и примеры использования

Модуль питания BENTLY 125680-01 применяется везде, где используется система мониторинга Bently Nevada 3500:

1. Нефтегазовая отрасль: Мониторинг состояния газоперекачивающих агрегатов на компрессорных станциях магистральных газопроводов. BENTLY 125680-01 обеспечивает бесперебойное питание системы, контролирующей вибрацию и осевой сдвиг критически важных компрессоров с газотурбинным приводом.

2. Нефтеперерабатывающие заводы (НПЗ): Защита и мониторинг насосного оборудования, воздуходувок и центрифуг на установках каталитического крекинга и гидроочистки. Модуль питания BENTLY 125680-01 гарантирует непрерывность мониторинга в непрерывных технологических процессах.

3. Энергетика: Мониторинг газовых и паровых турбин, генераторов и питательных насосов на тепловых электростанциях (ТЭС, ГРЭС, ТЭЦ). Модуль BENTLY 125680-01 является неотъемлемой частью систем защиты турбин, работая совместно с контроллерами, такими как ранее рассмотренный GE IS215UCVEH2AF или GE IS210BPPCH1AEC.

4. Металлургия: Контроль состояния прокатных станов и мощных вентиляторных установок на горно-обогатительных комбинатах (ГОК). Примеры применения модуля BENTLY 125680-01 можно найти по ссылке.

Сравнение с аналогами

Сравним модуль питания BENTLY 125680-01 с аналогичными решениями для систем мониторинга:

• С Emerson CSI 6500 (блок питания): Оба решения предназначены для питания систем защиты и мониторинга. Система Bently Nevada 3500 с модулем BENTLY 125680-01 является наиболее распространенной в нефтегазовом секторе и энергетике, особенно на оборудовании GE. Emerson CSI 6500 чаще встречается на объектах с парком оборудования Siemens и в некоторых регионах.

• С Meggitt (Vibro-Meter) VM600 (блок питания): Meggitt традиционно сильна в авиационных и судовых применениях, а также на атомных электростанциях. BENTLY 125680-01 и система 3500 доминируют в стационарной промышленной энергетике и нефтегазовом секторе.

• С предыдущими поколениями Bently Nevada (например, серия 3300): По сравнению с более ранними системами, модуль питания BENTLY 125680-01 предлагает значительно более высокую мощность на слот, поддержку "горячей" замены и более совершенные схемы резервирования, что критически важно для современных требований к надежности.

Рекомендации по выбору и эксплуатации

При выборе и эксплуатации модуля питания BENTLY 125680-01 следует учитывать следующие моменты:

• Тип входного напряжения: При заказе убедитесь, что модификация модуля BENTLY 125680-01 соответствует напряжению питания, доступному на объекте (AC или DC, конкретный диапазон напряжений). Существуют версии как для переменного, так и для постоянного тока. Информация о доступных модификациях представлена по ссылке.

• Резервирование: Для критически важных объектов (турбины, компрессоры ответственного назначения) настоятельно рекомендуется устанавливать два модуля питания BENTLY 125680-01 в конфигурации с резервированием 1+1. Это обеспечит непрерывность мониторинга даже при отказе одного из модулей.

• Проверка состояния при покупке поддержанного оборудования: При приобретении поддержанного модуля BENTLY 125680-01 обратите особое внимание на состояние входных и выходных разъемов, наличие следов перегрева, вздутых электролитических конденсаторов или повреждений компонентов. Рекомендуется проверить выходные напряжения под нагрузкой перед установкой в работающую систему.

• Правильная установка: Убедитесь, что модуль BENTLY 125680-01 правильно зафиксирован в шасси и надежно подключен к шинам питания. При установке двух модулей в резервированной конфигурации проверьте правильность установки перемычек конфигурации резервирования.
