Описание продукта

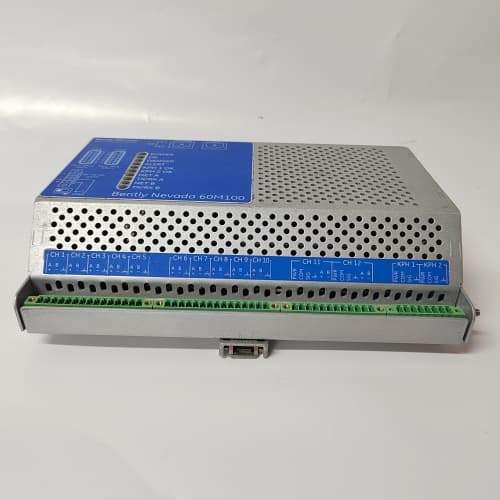

Модуль мониторинга BENTLY 60M100-00 выполнен в прочном металлическом корпусе для монтажа в специализированное шасси систем 3500, что обеспечивает надежное механическое и электрическое соединение с внутренней шиной мониторинга. Устройство имеет модульную конструкцию с возможностью горячей замены без отключения питания всей системы, что критически важно для непрерывных производств. На передней панели модуля расположены светодиодные индикаторы состояния каналов, статуса питания и диагностики, а также разъемы для подключения датчиков. Модель BENTLY 60M100-00 оснащена высокоточными аналого-цифровыми преобразователями и встроенными процессорами цифровой обработки сигналов (DSP) для анализа вибрации в реальном времени. Встроенная диагностика постоянно контролирует состояние подключенных датчиков и целостность линий связи.

Технические параметры

• Тип устройства: Модуль мониторинга вибрации и технологических параметров.

• Количество каналов: 4 независимых канала.

• Типы подключаемых датчиков:

• Вихретоковые датчики перемещения (серии 3300, 7200);

• Пьезоэлектрические акселерометры с IEPE-интерфейсом;

• Датчики скорости (электродинамические);

• Датчики температуры (RTD, термопары);

• Датчики давления и расхода с выходом 4-20 мА.

• Типы измеряемых параметров:

• Вибрация (среднеквадратичное значение, амплитуда, частота);

• Осевой сдвиг (положение вала);

• Фазовый угол и частота вращения;

• Температура;

• Давление.

• Частотный диапазон вибрации: От 0.5 Гц до 10 кГц (зависит от типа датчика).

• Разрешение АЦП: 24 бита.

• Динамический диапазон: До 100 дБ.

• Гальваническая развязка: 500 В переменного тока между каналами и внутренней шиной.

• Выходные сигналы: 4 аналоговых выхода 4-20 мА (пропорциональны измеряемым параметрам), релейные выходы сигнализации (через внешние релейные модули).

• Протоколы связи: MODBUS RTU, MODBUS TCP/IP, PROFIBUS DP, OPC (через коммуникационные модули 3500).

• Диагностика: Непрерывный мониторинг целостности датчиков, обнаружение обрывов и коротких замыканий.

• Функции защиты: Программируемые уставки предупредительной и аварийной сигнализации, задержки срабатывания.

• Напряжение питания: 24 В постоянного тока (от шасси).

• Потребляемая мощность: Не более 8 Вт.

• Рабочая температура: От -30°C до +65°C.

• Температура хранения: От -40°C до +85°C.

• Степень защиты: IP20 (требуется установка в закрытый шкаф управления).

• Сертификаты: CE, UL, CSA, ATEX (для установки в безопасной зоне).

Преимущества и особенности

Главное преимущество BENTLY 60M100-00 — это его специализация на мониторинге и защите вращающегося оборудования, подкрепленная десятилетиями опыта Bently Nevada в этой области. Модуль обеспечивает раннее обнаружение развивающихся дефектов, позволяя предотвратить аварийные остановы и дорогостоящие ремонты. Ключевые особенности модели BENTLY 60M100-00 включают:

1. Одновременный мониторинг нескольких типов параметров (вибрация, положение, температура) в одном модуле.

2. Встроенная цифровая обработка сигналов (DSP) для анализа спектра и выделения характерных частот дефектов.

3. Поддержка различных типов датчиков без необходимости использования внешних преобразователей.

4. Функция PeakVue для обнаружения ударных импульсов в подшипниках качения.

5. Программируемые фильтры для выделения узкополосных компонентов вибрации.

6. Возможность синхронизации с фазовым углом (таходатчиком) для анализа формы колебаний и балансировки.

7. История трендов и событий с сохранением во встроенной энергонезависимой памяти.

8. "Горячая" замена (Hot Swap) без нарушения процесса мониторинга.
   Модуль BENTLY 60M100-00 разработан для применения в системах защиты критически важного оборудования (Machinery Protection Systems — MPS) и системах мониторинга состояния (Condition Monitoring Systems — CMS).

Примеры применения

В промышленности модуль BENTLY 60M100-00 используется для мониторинга и защиты широкого спектра вращающегося оборудования:

• Нефтегазовая отрасль: Мониторинг вибрации и осевого сдвига газоперекачивающих агрегатов на компрессорных станциях, насосов на нефтепроводах.

• Нефтепереработка: Защита компрессоров, насосов и вентиляторов на установках каталитического крекинга, риформинга и гидроочистки.

• Энергетика: Мониторинг вибрации паровых и газовых турбин, генераторов, питательных насосов, дымососов на тепловых электростанциях.

• Химическая промышленность: Защита компрессоров и центрифуг в агрессивных средах.

• Металлургия: Мониторинг состояния прокатных станов, воздуходувок и эксгаустеров.

• Целлюлозно-бумажная промышленность: Контроль вибрации бумагоделательных машин и насосов.

• Горнодобывающая промышленность: Мониторинг состояния дробилок, мельниц и конвейерных систем.
  Надежность BENTLY 60M100-00 подтверждена многолетней успешной эксплуатацией на тысячах промышленных объектов по всему миру.

Сравнение с конкурентами

Если сравнивать BENTLY 60M100-00 с аналогичными системами мониторинга других производителей, например, Emerson (серия CSI 6500) или GE (серия Bently Nevada*), то продукт Bently Nevada является признанным отраслевым стандартом в области защиты вращающегося оборудования. Модель BENTLY 60M100-00 выигрывает за счет более глубокой экспертизы в области вибродиагностики, более широкого ассортимента совместимых датчиков и развитой экосистемы программного обеспечения (System 1). Конкуренты могут предлагать более интегрированные решения с DCS, но по точности и надежности именно вибромониторинга решения Bently Nevada часто превосходят их. Для критически важного оборудования, где цена отказа чрезвычайно высока, модуль BENTLY 60M100-00 является предпочтительным выбором.

Рекомендации по выбору и эксплуатации

При выборе BENTLY 60M100-00 необходимо убедиться, что конфигурация модуля (количество каналов, типы входов) соответствует подключаемым датчикам и измеряемым параметрам. Также важно правильно выбрать тип датчиков и места их установки на оборудовании. Для обеспечения надежной работы модуля в течение всего срока службы рекомендуется:

1. Использовать только оригинальные датчики Bently Nevada или сертифицированные аналоги, рекомендованные производителем.

2. При монтаже вихретоковых датчиков строго соблюдать требования к зазору и монтажной поверхности.

3. Использовать экранированные кабели для всех подключений датчиков, с заземлением экрана с одной стороны.

4. Обеспечить надежное заземление шасси 3500 через отдельный PE-проводник.

5. Регулярно (не реже 1 раза в год) проводить калибровку модуля с использованием эталонных источников сигнала.

6. Периодически проверять состояние кабелей и разъемов, особенно в условиях вибрации.

7. Настраивать уставки сигнализации с учетом особенностей конкретного оборудования и режимов его работы (пуск, останов, рабочий режим).

8. Использовать программное обеспечение System 1 для анализа трендов и раннего обнаружения дефектов.

9. При замене модуля в "горячем" режиме убедиться, что новый модуль имеет ту же версию прошивки и конфигурацию.

10. Обеспечить резервное питание для системы мониторинга (ИБП) для сохранения работоспособности при пропадании основного питания.
    Соблюдение этих простых правил гарантирует, что BENTLY 60M100-00 будет безотказно выполнять свои функции на протяжении всего срока службы, обеспечивая надежную защиту вращающегося оборудования и своевременное обнаружение развивающихся дефектов, что позволяет предотвратить аварийные остановы и значительно снизить затраты на техническое обслуживание и ремонт.
