Описание продукта

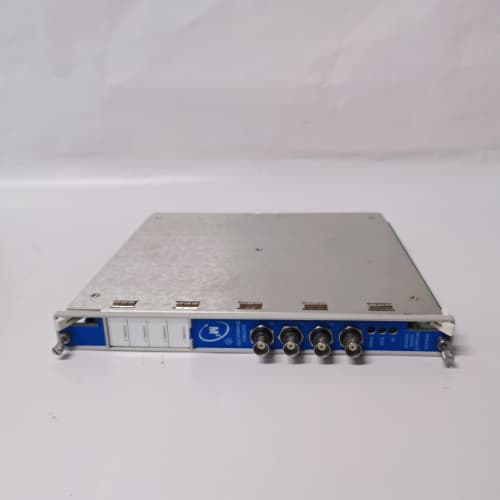

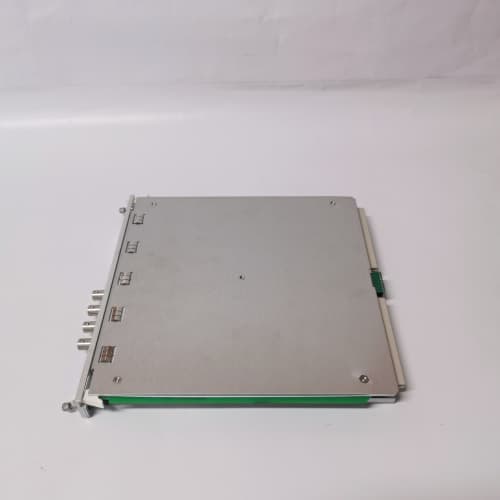

BENTLY 3500/42 140471-01 представляет собой модуль релейного выхода (Relay Output Module) для системы мониторинга вибрации и осевого положения Bently Nevada 3500. Этот модуль является конечным исполнительным звеном в цепи защиты, преобразующим логические решения системы мониторинга в физические команды отключения оборудования. Основная задача модуля 3500/42 — предоставление независимых, гальванически развязанных релейных контактов, которые срабатывают при возникновении аварийных или предупредительных условий, определенных другими модулями системы 3500 (например, при превышении вибрации, температуры, осевого сдвига). Конкретно данное исполнение 140471-01 является стандартным модулем с четырьмя реле. Использование модуля BENTLY 3500/42 обеспечивает надежное и быстрое воздействие на систему управления турбиной, компрессором или насосом для их аварийной остановки, тем самым предотвращая катастрофическое разрушение оборудования. Это ключевой элемент для обеспечения механической целостности и безопасности технологических линий. Модуль напрямую отвечает за перевод сигналов тревоги в действия, обеспечивая целостность всей системы защиты.

Для получения полных технических спецификаций, схем подключения и руководств по тестированию обратитесь к официальной документации Baker Hughes: BENTLY 3500/42 140471-01.

Основные технические параметры

• Тип модуля: Модуль релейных выходов (Relay Output Module) для системы мониторинга 3500.

• Количество и тип реле: 4 независимых реле (Form C: перекидные контакты, нормально разомкнутый/нормально замкнутый).

• Номинальные параметры контактов: Обычно 2 А при 30 В постоянного тока или 0,5 А при 125 В переменного тока (резистивная нагрузка). Точные значения указаны в маркировке и руководстве.

• Управление: Каждое реле управляется логикой соответствующего канала мониторинга (вибрации, положения, температуры) в системе 3500. Срабатывание может быть назначено на условия "Тревога" (Alert), "Опасность" (Danger) или другие события.

• Гальваническая развязка: Полная развязка между цепями системы 3500 и силовыми цепями релейных контактов.

• Индикация: Светодиодный индикатор состояния для каждого реле (например, "Сброшено", "Сработало").

• Подключение: Вставляется в слот рамы 3500. Подключение внешних цепей осуществляется через съемные клеммные колодки на лицевой панели.

• Питание реле: Питание катушек реле обеспечивается самой рамой 3500.

Ключевые преимущества и особенности

1. Надежность и безопасность: Модуль BENTLY 3500/42 спроектирован для безотказной работы в системах безопасности машин. Надежность его реле критична для предотвращения ложных отключений и, что важнее, для гарантированного срабатывания при реальной опасности.

2. Гибкость конфигурации: Каждое из четырех реле может быть независимо запрограммировано через конфигурационное программное обеспечение 3500 для реакции на конкретные события с конкретных каналов мониторинга (например, реле 1 — "Опасность по вибрации" турбины, реле 2 — "Тревога по осевому положению").

3. Гальваническая развязка: Полное разделение цепей мониторинга (низковольтных, чувствительных) и силовых цепей управления (которые могут иметь высокие напряжения и помехи) защищает систему 3500 от повреждений и обеспечивает чистоту сигналов.

4. Визуальная индикация: Светодиодная индикация состояния каждого реле на передней панели позволяет оперативному персоналу мгновенно определить, какой конкретно параметр инициировал отключение.

5. Интеграция с системой 3500: Модуль 3500/42 является неотъемлемой частью системы, получает питание и логические команды по внутренней шине рамы, что обеспечивает высокую скорость отклика и синхронизацию.

6. Простота тестирования: Встроенные процедуры тестирования системы 3500 позволяют проверять функциональность реле и целостность внешних цепей без необходимости физического создания аварийных условий.

Области применения и примеры использования

BENTLY 3500/42 140471-01 применяется везде, где используются критически важные турбомашины, требующие систем защиты по вибрации и положению:

• Энергетика: Газовые и паровые турбины на ТЭЦ и ГРЭС, турбогенераторы.

• Нефтегазовая и нефтехимическая промышленность: Центробежные компрессоры природного газа, нагнетатели, насосы высокого давления на технологических установках.

• Металлургия: Приводные двигатели и вентиляторы главного дутья.

• Судовая промышленность: Главные турбины и дизельные двигатели.

Конкретный пример: На газоперекачивающем агрегате компрессорной станции система Bently Nevada 3500 отслеживает вибрацию подшипников и осевое положение ротора. При превышении допустимого уровня вибрации ("Опасность") соответствующий канал посылает команду на реле в модуле BENTLY 3500/42, которое размыкает цепь управления, инициируя немедленную аварийную остановку компрессора, предотвращая его заклинивание и разрушение.

Сравнение с аналогами конкурентов

• Emerson (CSI) 6500: Системы мониторинга Emerson также имеют модули аналоговых и релейных выходов. Модуль BENTLY 3500/42 является частью исторически доминирующего и наиболее распространенного в мире стандарта для систем машинной защиты (Machine Protection System), а не просто мониторинга. Его надежность и методология резервирования часто являются эталонными.

• Schenck Vibro (Rockwell): Системы Vibroguard и др. предлагают аналогичные функции. 3500/42 выигрывает за счет глубокой интеграции в единую, универсальную платформу 3500, которая охватывает все аспекты мониторинга: вибрацию, положение, скорость, температуру, дифференциальное расширение.

• General Electric (GE) Bently Nevada: Важно отметить, что сама система 3500 является продуктом Bently Nevada, которая теперь принадлежит Baker Hughes. Поэтому 3500/42 — это оригинальное, а не аналоговое решение для данной платформы.

Рекомендации по выбору и важные замечания

1. Системная принадлежность: Модуль BENTLY 3500/42 работает только в рамках системы мониторинга Bently Nevada 3500. Его нельзя использовать как самостоятельное релейное устройство.

2. Конфигурация логики: Перед установкой должна быть четко определена и запрограммирована логика срабатывания каждого реле. Какое событие (Alert/Danger), с какого канала (например, канал 1 вибрации X-направления) и на какое действие (замыкание/размыкание) должно управлять реле.

3. Нагрузочная способность контактов: Никогда не превышайте номинальный ток и напряжение контактов реле, указанные в спецификации для модуля 140471-01. Для управления мощными цепями (например, катушками главных выключателей) используйте промежуточные контакторы.

4. Резервирование (Redundancy): Для повышения надежности системы защиты критических машин часто применяют резервирование: два модуля 3500/42, чьи реле включаются последовательно (в цепь "И") или параллельно (в цепь "ИЛИ"), в зависимости от требований к безопасности и доступности.

5. Регулярное тестирование: Функциональность реле и целостность внешних цепей должны регулярно проверяться в соответствии с регламентом предприятия с использованием штатных функций тестирования системы 3500.

6. Документация и маркировка: Все релейные выходы должны быть четко промаркированы на клеммной колодке и в электрических схемах с указанием их функции (напр., "Trip Gas Compressor A"). Это критически важно для поиска неисправностей и безопасной эксплуатации.
