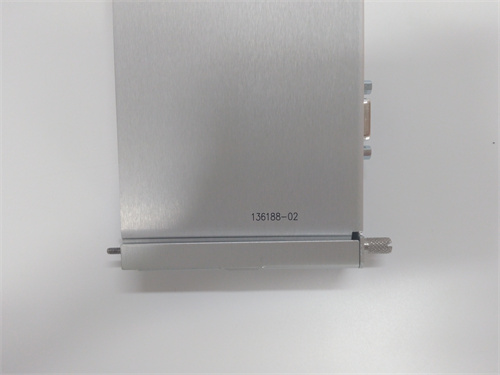

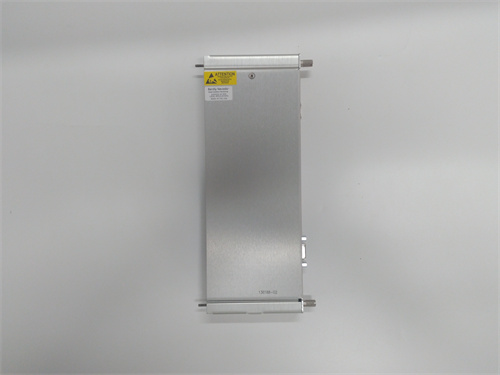

Обзор модуля BENTLY 136188-02

Модуль BENTLY 136188-02 представляет собой специализированный коммуникационный интерфейсный модуль, разработанный компанией Bently Nevada для обеспечения надежной передачи данных в системах мониторинга состояния вращающегося оборудования. Данное устройство относится к семейству модулей связи и предназначено для интеграции крейтов мониторинга Bently Nevada с распределенными системами управления (DCS), программируемыми логическими контроллерами (ПЛК) и системами верхнего уровня. Модуль BENTLY 136188-02 обеспечивает преобразование данных, полученных от измерительных модулей вибрации, положения и температуры, в стандартные промышленные протоколы, что позволяет эффективно использовать специализированную диагностическую информацию в общезаводских системах автоматизации.

Более подробно с технической документацией и вариантами поставки можно ознакомиться по ссылке: [Ссылка на продукт BENTLY 136188-02].

Технические параметры и характеристики

Модуль BENTLY 136188-02 отличается высокой скоростью передачи данных и поддержкой различных промышленных протоколов, необходимых для гибкой интеграции в существующие АСУ ТП. Ниже приведены его ключевые технические характеристики:

• Тип модуля: Коммуникационный интерфейсный модуль (Communications Gateway Module).

• Поддерживаемые протоколы: Modbus RTU (RS232/RS485), Modbus TCP (Ethernet), возможно поддержка Profibus DP и других протоколов по запросу.

• Скорость передачи данных: До 115.2 кбит/с для последовательных интерфейсов, 10/100 Мбит/с для Ethernet.

• Количество подключаемых устройств: Поддержка опроса нескольких крейтов мониторинга с одного модуля.

• Функции: Сбор данных с измерительных модулей, буферизация данных, преобразование протоколов, отображение статуса связи.

• Диагностика: Светодиодная индикация состояния связи и питания, возможность удаленной диагностики через ПО.

• Рабочая температура: Промышленный диапазон от -40°C до +70°C.

Преимущества и особенности

Ключевые преимущества использования BENTLY 136188-02 заключаются в его способности выступать в роли "переводчика" между специализированным миром вибродиагностики Bently Nevada и стандартными промышленными сетями. Модуль BENTLY 136188-02 позволяет передавать данные о вибрации, положении и температуре в любую систему, поддерживающую протокол Modbus, что является стандартом де-факто для большинства DCS и ПЛК. Модуль BENTLY 136188-02 может быть сконфигурирован для опроса нескольких крейтов, что снижает стоимость системы при построении распределенных конфигураций.

Важной особенностью является возможность гибкого картирования данных (data mapping). Инженер может настроить, какие именно параметры (общие уровни вибрации, значения температуры, статусы реле) и с какой периодичностью будут передаваться в систему верхнего уровня. Модуль BENTLY 136188-02 также обеспечивает буферизацию данных при временной потере связи с мастер-системой, предотвращая потерю критической информации. Кроме того, модуль поддерживает функцию ретрансляции аварийных сигналов с минимальной задержкой, что важно для быстродействия систем защиты.

Применение в отраслях промышленности

Благодаря своим интеграционным возможностям, BENTLY 136188-02 широко применяется на предприятиях, где требуется объединить специализированные системы вибромониторинга с общезаводскими АСУ ТП. В нефтегазовой отрасли эти модули устанавливаются на компрессорных станциях для передачи данных о состоянии газоперекачивающих агрегатов в диспетчерские центры, работающие на базе SCADA-систем различных производителей. На нефтеперерабатывающих заводах BENTLY 136188-02 интегрирует данные от систем защиты компрессоров в распределенные системы управления (DCS) таких брендов, как Honeywell, Yokogawa или Emerson.

В энергетике данный модуль используется для передачи данных вибромониторинга турбин на блочные щиты управления и в общестанционные АСУ ТП. На химических предприятиях BENTLY 136188-02 обеспечивает интеграцию данных от систем мониторинга критических компрессоров в центральные диспетчерские. Даже на предприятиях целлюлозно-бумажной промышленности эти модули помогают объединить данные от систем мониторинга различных производственных участков в единую сеть.

Сравнение с конкурентами

При сравнении модуля BENTLY 136188-02 с аналогичными шлюзовыми решениями от других производителей, таких как шлюзы протоколов от Hirschmann (Belden), Moxa или специализированные модули связи от GE, выявляются следующие особенности:

• Глубокая интеграция с оборудованием Bently Nevada: В отличие от универсальных шлюзов, BENTLY 136188-02 разработан для непосредственной работы с внутренними протоколами обмена данными крейтов Bently Nevada, что исключает необходимость в дополнительном программировании и согласовании форматов данных.

• Оптимизированная буферизация данных: Модуль BENTLY 136188-02 имеет оптимизированные алгоритмы буферизации, специально настроенные на хранение данных вибрации (тренды, формы волны), которые имеют больший объем по сравнению с обычными технологическими параметрами.

• Простота конфигурации: Настройка BENTLY 136188-02 выполняется через знакомое пользователям Bently Nevada программное обеспечение, что упрощает работу обслуживающего персонала.

• Надежность в промышленных условиях: Компоненты модуля BENTLY 136188-02 выбраны с учетом требований к работе в условиях высоких электромагнитных помех и вибраций, типичных для промышленных объектов.

Рекомендации по выбору и меры предосторожности

При выборе модуля BENTLY 136188-02 необходимо учитывать несколько ключевых моментов. Определите требуемый протокол связи (Modbus RTU или Modbus TCP) и убедитесь, что он совместим с вашей системой верхнего уровня. Рассчитайте количество крейтов и объем данных, которые будут опрашиваться через модуль, чтобы убедиться в достаточной производительности. Проверьте совместимость версии прошивки модуля с версиями установленных в крейтах измерительных модулей.

Меры предосторожности:

1. Конфигурирование сетевых параметров BENTLY 136188-02 (IP-адреса, параметры последовательных портов) должно выполняться квалифицированным персоналом для исключения конфликтов в сети предприятия.

2. При использовании последовательных интерфейсов (RS485) необходимо правильно выполнить терминирование линии (подключение оконечных резисторов) для обеспечения надежной связи.

3. Обеспечьте правильное заземление экранов кабелей связи для минимизации влияния электромагнитных помех.

4. При подключении к корпоративной сети используйте средства защиты от несанкционированного доступа (межсетевые экраны).

5. Монтаж и демонтаж модуля производить только при отключенном питании крейта.
