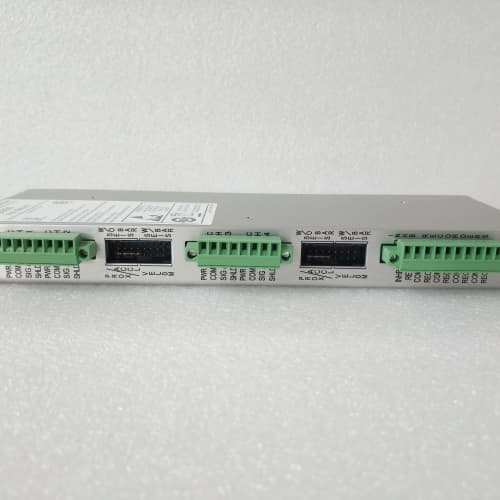

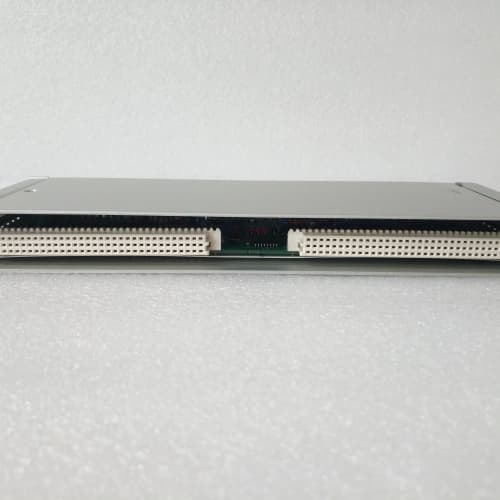

Обзор модуля BENTLY 128275-01

Модуль BENTLY 128275-01 представляет собой компонент системы мониторинга состояния вращающегося оборудования, выпускаемый компанией Bently Nevada (в составе Baker Hughes). Данный модуль относится к семейству систем мониторинга серии 3500, которые являются отраслевым стандартом для защиты и мониторинга критически важных роторных машин - турбин, компрессоров, насосов и электродвигателей. Модель BENTLY 128275-01 чаще всего идентифицируется как коммуникационный процессор (Communication Processor) или модуль связи, предназначенный для организации обмена данными между системой мониторинга 3500 и вышестоящими системами управления (РСУ), SCADA-системами или диагностическим программным обеспечением. Это ключевой элемент для интеграции данных о вибрации и состоянии оборудования в единую информационную среду предприятия. Более подробно с техническими характеристиками и вариантами исполнения коммуникационного модуля BENTLY 128275-01 можно ознакомиться по ссылке.

Технические характеристики

Коммуникационный модуль BENTLY 128275-01 обладает следующими ключевыми техническими параметрами (типовые характеристики для систем серии 3500):

• Тип устройства: Коммуникационный процессор/модуль связи для систем мониторинга серии 3500.

• Назначение: Сбор данных от модулей мониторинга в шасси 3500 и передача их во внешние системы по различным протоколам.

• Поддерживаемые протоколы связи:

• Modbus RTU (последовательный интерфейс RS-232/RS-422/RS-485) - для передачи данных в РСУ и SCADA-системы.

• Modbus TCP/IP (Ethernet 10/100 Мбит/с) - для интеграции в локальные сети управления.

• Proprietary Bently Nevada protocols - для связи с диагностическим ПО (System 1).

• Функциональность:

• Сбор данных о вибрации, положении, температуре и других параметрах от всех установленных в шасси модулей мониторинга.

• Формирование пакетов данных для передачи по протоколам Modbus.

• Буферизация данных для предотвращения потерь при временных сбоях связи.

• Поддержка функций синхронизации времени (SNTP, IRIG-B).

• Индикация: Светодиодные индикаторы на лицевой панели для отображения состояния процессора, активности сети и диагностики.

• Питание: Питание от внутренней шины шасси 3500 (от модуля питания, например, ранее рассмотренных BENTLY 125680-01 или BENTLY 147663-01).

• Монтаж: Устанавливается в стандартное шасси системы мониторинга 3500, занимая один слот.

Преимущества и особенности

Использование коммуникационного модуля BENTLY 128275-01 в системах мониторинга дает ряд преимуществ:

• Интеграция в АСУ ТП: Модуль обеспечивает прозрачную передачу данных о состоянии вращающегося оборудования в распределенные системы управления (РСУ) и SCADA-системы. Это позволяет операторам технологических процессов видеть текущие значения вибрации и другие параметры непосредственно на своих рабочих местах. BENTLY 128275-01 выступает мостом между специализированной системой мониторинга и общезаводской системой управления. Подробности о настройке протоколов связи для BENTLY 128275-01 доступны по ссылке.

• Поддержка нескольких протоколов: Возможность одновременной работы с Modbus RTU и Modbus TCP/IP обеспечивает гибкость при интеграции с различными типами вышестоящих систем.

• Высокая скорость передачи данных: Поддержка Ethernet 10/100 Мбит/с позволяет передавать большие объемы данных с минимальными задержками, что важно для оперативного мониторинга состояния оборудования.

• Диагностика и самодиагностика: Модуль BENTLY 128275-01 обладает встроенными функциями диагностики, позволяющими контролировать состояние коммуникационных портов и качество связи с вышестоящими системами.

• Совместимость: Модуль полностью совместим со всеми мониторами серии 3500 (мониторы вибрации 3500/40, 3500/42, мониторы положения 3500/25, мониторы температуры и скорости), а также с релейными модулями и модулями питания.

Области применения и примеры использования

Коммуникационный модуль BENTLY 128275-01 применяется везде, где требуется интеграция системы мониторинга Bently Nevada 3500 с вышестоящими системами управления:

1. Нефтегазовая отрасль: Передача данных о вибрации и осевом сдвиге газоперекачивающих агрегатов на компрессорных станциях в диспетчерскую SCADA-систему. Модуль BENTLY 128275-01 обеспечивает операторов актуальной информацией о состоянии критически важного оборудования.

2. Нефтепереработка: Интеграция данных с систем мониторинга насосов, компрессоров и воздуходувок на нефтеперерабатывающих заводах (НПЗ) в распределенную систему управления (РСУ), например, в ранее рассмотренные HONEYWELL 05701-A-0330 или ABB PU515A.

3. Энергетика: Передача данных о вибрации турбин и генераторов на тепловых электростанциях (ТЭС, ТЭЦ) в систему управления турбиной (например, GE IS215UCVEH2AF) и на верхний уровень АСУ ТП. Примеры применения BENTLY 128275-01 в энергетике можно найти по ссылке.

4. Химическая промышленность: Интеграция данных мониторинга компрессорного и насосного оборудования в общезаводскую систему управления для централизованного контроля и диагностики.

Сравнение с аналогами

Сравним коммуникационный модуль BENTLY 128275-01 с аналогичными решениями других производителей систем мониторинга:

• С Emerson CSI 6500 (коммуникационные модули): Оба решения выполняют схожие функции - интеграцию систем мониторинга с АСУ ТП. BENTLY 128275-01 является стандартом для систем Bently Nevada 3500 и обеспечивает наилучшую совместимость с этим семейством.

• С Meggitt (Vibro-Meter) VM600 (коммуникационные модули): Meggitt предлагает собственные коммуникационные решения для систем VM600. Выбор между Bently и Meggitt часто определяется типом установленного на объекте оборудования и историческими предпочтениями.

• С GE (коммуникационные модули для систем мониторинга): GE также предлагает решения для мониторинга, но BENTLY 128275-01 является наиболее распространенным решением в нефтегазовом секторе и энергетике, особенно на оборудовании GE.

Рекомендации по выбору и эксплуатации

При работе с коммуникационным модулем BENTLY 128275-01 необходимо учитывать следующие моменты:

• Версия прошивки: Убедитесь, что версия firmware на модуле BENTLY 128275-01 совместима с версиями прошивок других модулей в шасси 3500 и с версией используемого диагностического ПО (System 1). Информация о совместимости версий доступна по ссылке.

• Конфигурация протоколов: В конфигурации системы 3500 правильно настройте параметры используемых протоколов связи: для Modbus RTU - скорость, четность, количество стоп-битов, адреса устройств; для Modbus TCP/IP - IP-адрес, маску подсети, шлюз.

• Карта регистров Modbus: Сформируйте карту регистров Modbus (Modbus Map), определяющую, какие параметры от каких модулей мониторинга будут передаваться по каким адресам. Это важнейший этап настройки BENTLY 128275-01 для интеграции с РСУ.

• Состояние модуля при покупке поддержанного оборудования: Приобретая поддержанный модуль BENTLY 128275-01, обратите внимание на состояние разъемов и отсутствие следов перегрева или повреждений на печатной плате. Рекомендуется проверить его работоспособность в тестовой конфигурации перед установкой в работающую систему.
