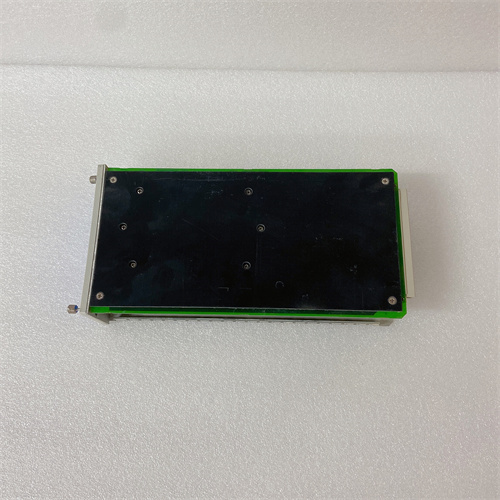

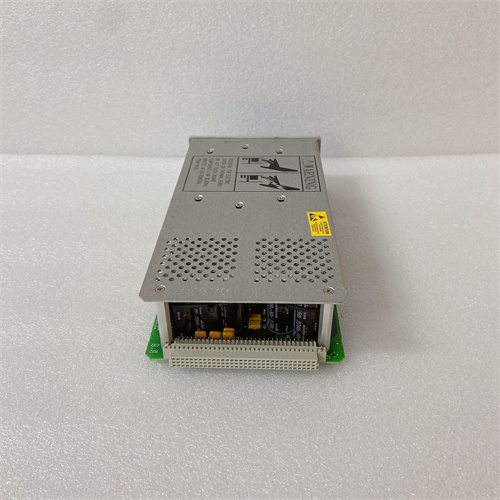

Обзор модуля BENTLY 133292-01

Модуль BENTLY 133292-01 представляет собой высокоточный измерительный модуль для мониторинга радиального и осевого положения ротора, разработанный компанией Bently Nevada. Данное устройство относится к семейству модулей мониторинга состояния вращающегося оборудования и предназначено для непрерывного измерения зазора (положения) вала относительно подшипников и корпуса машины. Модуль BENTLY 133292-01 работает в паре с вихретоковыми датчиками перемещения (проксиметрами), преобразуя изменения зазора в стандартизированные электрические сигналы. Это критически важный компонент для защиты турбин, компрессоров и других агрегатов от недопустимого осевого сдвига или радиального биения, которые могут привести к катастрофическому разрушению оборудования.

Более подробно с технической документацией и вариантами поставки можно ознакомиться по ссылке: [Ссылка на продукт BENTLY 133292-01].

Технические параметры и характеристики

Модуль BENTLY 133292-01 отличается высокой точностью и стабильностью измерений в широком диапазоне температур и условий эксплуатации. Ниже приведены его ключевые технические характеристики:

• Тип модуля: Модуль мониторинга положения (Position Monitor Module) / модуль измерения зазора (Thrust/Radial Position Monitor).

• Количество каналов: Обычно 2 независимых канала измерения.

• Тип поддерживаемых датчиков: Вихретоковые датчики перемещения (системы 3300, 7200 и другие серии Bently Nevada).

• Диапазон измерения: Зависит от типа датчика, типично от 0 до 2 мм (или более) для измерения зазора.

• Выходные сигналы: Аналоговые выходы 4-20 мА, пропорциональные измеряемому зазору; релейные выходы для сигнализации достижения предупредительных и аварийных уставок.

• Точность: Высокая линейность и малая температурная погрешность.

• Диагностика: Непрерывный мониторинг целостности кабелей датчиков (обрыв, короткое замыкание), самодиагностика электроники.

• Рабочая температура: От -40°C до +70°C.

Преимущества и особенности

Ключевые преимущества использования BENTLY 133292-01 заключаются в его способности обеспечивать высоконадежную защиту от опасных осевых сдвигов ротора. Модуль BENTLY 133292-01 имеет встроенную функцию сравнения текущего значения положения с двумя независимо устанавливаемыми уставками: предупредительной (Alert) и аварийной (Danger). Модуль BENTLY 133292-01 может быть сконфигурирован на различные режимы измерения: как для контроля осевого положения (с определением направления сдвига), так и для контроля радиального биения (эксцентриситета) вала.

Важной особенностью является возможность настройки времени задержки срабатывания релейных выходов для исключения ложных аварийных сигналов при кратковременных возмущениях. Модуль BENTLY 133292-01 поддерживает калибровку под конкретный тип и модель установленного датчика, что обеспечивает максимальную точность измерений. Кроме того, встроенная диагностика постоянно проверяет исправность датчика и соединительного кабеля, сигнализируя о неисправности до того, как она приведет к потере контроля над положением ротора.

Применение в отраслях промышленности

Благодаря своей специализации, BENTLY 133292-01 является стандартным решением для контроля осевого сдвига на всех типах турбомашин. В газовой промышленности эти модули устанавливаются на газоперекачивающих агрегатах для защиты от недопустимого перемещения ротора нагнетателя и турбины. На тепловых электростанциях BENTLY 133292-01 используется для мониторинга осевого положения роторов паровых турбин высокого, среднего и низкого давления.

В нефтепереработке данный модуль применяется на компрессорах установок каталитического крекинга и гидрокрекинга, где осевой сдвиг является критическим параметром. На гидроэлектростанциях BENTLY 133292-01 контролирует положение роторов гидротурбин, особенно в пусковых режимах. Даже на морских платформах это оборудование защищает компрессоры высокого давления, используемые для закачки газа в пласт.

Сравнение с конкурентами

При сравнении модуля BENTLY 133292-01 с аналогичными продуктами от других производителей, таких как Emerson (модули контроля положения AMS 6500), Metrix (преобразователи положения) или EPRO (системы MMS), выявляются следующие аспекты:

• Специализированная обработка сигналов: Модуль BENTLY 133292-01 имеет встроенные схемы компенсации нелинейности выходного сигнала вихретоковых датчиков, что обеспечивает более высокую точность по сравнению с универсальными преобразователями.

• Интеграция с System 1: Как и все модули Bently Nevada, BENTLY 133292-01 полностью интегрируется с ПО System 1, позволяя вести историю трендов положения и анализировать изменения зазора в процессе пусков и остановов.

• Двойные уставки с независимой задержкой: Возможность независимой настройки задержки для предупредительного и аварийного сигнала дает больше гибкости при настройке защиты, чем у многих конкурентов.

• Надежность в жестких условиях: Модуль BENTLY 133292-01 рассчитан на работу в условиях высоких вибраций и электромагнитных помех, типичных для машинных залов электростанций и компрессорных станций.

Рекомендации по выбору и меры предосторожности

При выборе модуля BENTLY 133292-01 необходимо учитывать несколько ключевых моментов. Убедитесь, что модуль совместим с типом и моделью используемых вихретоковых датчиков (различные серии датчиков могут требовать соответствующей настройки или версии модуля). Определите требуемый диапазон измерения и уставки срабатывания защиты для вашего оборудования. Проверьте совместимость с крейтом и блоком питания системы мониторинга.

Меры предосторожности:

1. Калибровка модуля BENTLY 133292-01 под конкретный датчик должна выполняться с использованием специального оборудования или по методике, указанной в документации.

2. При монтаже и настройке необходимо обеспечить правильное начальное значение зазора (Air Gap) между датчиком и валом, соответствующее линейному диапазону датчика.

3. Подключение кабелей датчиков должно выполняться экранированным кабелем с правильным заземлением экрана (обычно в одной точке со стороны модуля).

4. Установка уставок защиты должна производиться на основе анализа теплового расширения оборудования и рекомендаций завода-изготовителя турбомашины.

5. Монтаж и демонтаж модуля производить только при отключенном питании крейта.
