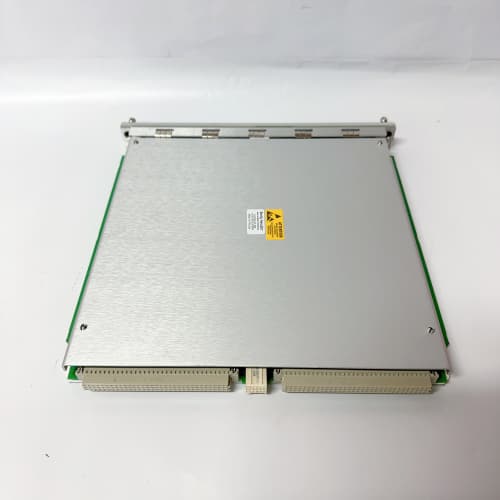

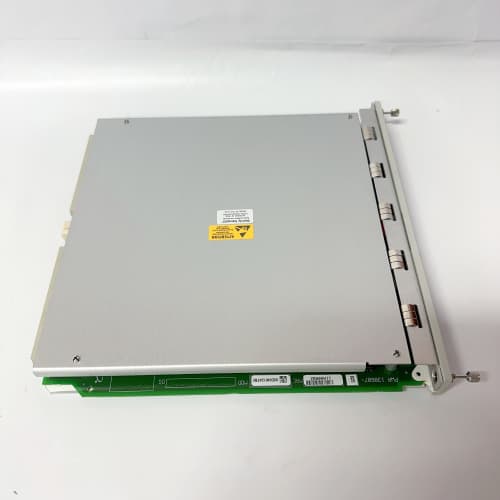

Обзор модуля BENTLY 130768-01

Модуль BENTLY 130768-01 представляет собой высокоточный измерительный модуль вибрации, разработанный компанией Bently Nevada для применения в критически важных системах защиты и мониторинга вращающегося оборудования. Данное устройство относится к семейству модулей мониторинга состояния машин (Condition Monitoring Modules) и предназначено для непрерывного измерения и анализа параметров вибрации подшипников и валов. Модуль BENTLY 130768-01 принимает сигналы от вихретоковых датчиков перемещения и пьезоэлектрических акселерометров, преобразуя их в стандартизированные значения, которые используются как для защиты (аварийные остановы), так и для диагностики (анализ трендов и спектров). Это ключевой компонент систем автоматизации на объектах, где выход из строя турбины или компрессора может привести к катастрофическим последствиям.

Более подробно с технической документацией и вариантами поставки можно ознакомиться по ссылке: [Ссылка на продукт BENTLY 130768-01].

Технические параметры и характеристики

Модуль BENTLY 130768-01 отличается прецизионной точностью измерений и высокой скоростью обработки сигналов, необходимой для обнаружения быстроразвивающихся дефектов. Ниже приведены его ключевые технические характеристики:

• Тип модуля: Модуль мониторинга вибрации (Vibration Monitor Module).

• Количество каналов: Обычно 2 или 4 независимых канала измерения.

• Типы поддерживаемых датчиков: Вихретоковые датчики (проксиметры), пьезоэлектрические акселерометры с IEPE питанием, датчики скорости.

• Измеряемые параметры: СКЗ вибрации, пиковые значения, размах вибрации, огибающая, частота вращения (по меткам фазового угла).

• Частотный диапазон: Широкий диапазон от долей герца до десятков килогерц (зависит от типа датчика и настроек фильтров).

• Динамический диапазон: Высокий динамический диапазон (более 80 дБ) для точного измерения как фоновой вибрации, так и сильных сигналов при авариях.

• Диагностика: Непрерывный мониторинг целостности кабелей датчиков, самодиагностика электроники.

• Рабочая температура: От -40°C до +70°C.

Преимущества и особенности

Ключевые преимущества использования BENTLY 130768-01 делают его стандартом для защиты ответственного оборудования. Прежде всего, это аппаратная реализация функций защиты: модуль BENTLY 130768-01 независимо от вышестоящих систем вычисляет значения и сравнивает их с предупредительными и аварийными уставками, заложенными в его память. Модуль BENTLY 130768-01 поддерживает выдачу "сухих" релейных сигналов непосредственно в цепи останова турбины или компрессора, обеспечивая самое быстрое время реакции — миллисекунды.

Важной особенностью является возможность одновременного выполнения функций защиты и диагностики. Пока модуль BENTLY 130768-01 следит за превышением порогов, он же накапливает данные для анализа трендов и спектров вибрации. Встроенные фильтры позволяют выделять составляющие вибрации на кратных и дробных частотах вращения, что помогает диагностировать конкретные виды неисправностей: дисбаланс, расцентровку, ослабление креплений, дефекты подшипников.

Применение в отраслях промышленности

Благодаря своим уникальным характеристикам, BENTLY 130768-01 широко применяется на самых ответственных объектах мировой промышленности. На газоперекачивающих станциях ПАО "Газпром" и аналогичных компаний эти модули защищают нагнетатели природного газа от разрушительных вибраций. В атомной и тепловой энергетике BENTLY 130768-01 используется для непрерывного мониторинга главных циркуляционных насосов, питательных насосов и турбоагрегатов.

В нефтеперерабатывающей промышленности модуль BENTLY 130768-01 устанавливается на крекинг-компрессоры и компрессоры высокого давления, где вибрация является критическим параметром безопасности. На предприятиях горнорудной промышленности он защищает мощные мельницы и дробилки от разрушения при попадании недробимых предметов. Даже на современных морских платформах по добыче нефти и газа это оборудование является обязательным элементом систем безопасности.

Сравнение с конкурентами

При сравнении модуля BENTLY 130768-01 с аналогичными продуктами от других производителей, таких как Emerson (модули серии AMS 6500), Siemens (система SITRANS DA) или GE (система Bently Nevada*), выявляются следующие аспекты:

• Примечание: Bently Nevada является брендом Baker Hughes.

• Аппаратная надежность: BENTLY 130768-01 разработан по стандартам безопасности, предъявляемым к оборудованию защиты (SIL), что не всегда гарантируется универсальными модулями ввода ПЛК.

• Обработка сигналов: Специализированные микросхемы и алгоритмы обработки вибросигналов в BENTLY 130768-01 обеспечивают лучшее соотношение сигнал/шум и более точное выделение диагностических признаков по сравнению с модулями общего назначения.

• Интеграция с System 1: Модуль BENTLY 130768-01 "из коробки" понимает протоколы ПО System 1, что обеспечивает автоматическую настройку каналов и передачу всех диагностических параметров без дополнительного программирования.

• Долговечность: Компонентная база модулей Bently Nevada традиционно рассчитана на десятилетия непрерывной работы, что подтверждено многолетним опытом эксплуатации на тысячах объектов по всему миру.

Рекомендации по выбору и меры предосторожности

При выборе модуля BENTLY 130768-01 необходимо учитывать несколько ключевых моментов. Определите тип и модель используемых датчиков — модуль должен быть сконфигурирован под конкретные типы преобразователей (вихретоковые, пьезоэлектрические). Убедитесь, что частотный диапазон модуля перекрывает все значимые частоты вибрации вашего оборудования. Проверьте совместимость BENTLY 130768-01 с крейтом и блоком питания, в которые он будет устанавливаться.

Меры предосторожности:

1. Подключение датчиков к модулю BENTLY 130768-01 должно выполняться экранированным кабелем с правильным заземлением экрана в одной точке для исключения помех.

2. Перед установкой модуля убедитесь, что питание крейта отключено, чтобы избежать повреждения цепей при "горячем" подключении (если это специально не предусмотрено конструкцией крейта).

3. Конфигурирование уставок защиты должно выполняться только после тщательного анализа вибрационного состояния оборудования и под руководством специалистов по вибродиагностике.

4. Запрещается подключать к модулю источники сигналов, параметры которых превышают максимально допустимые входные напряжения, указанные в спецификации.
