Описание продукта

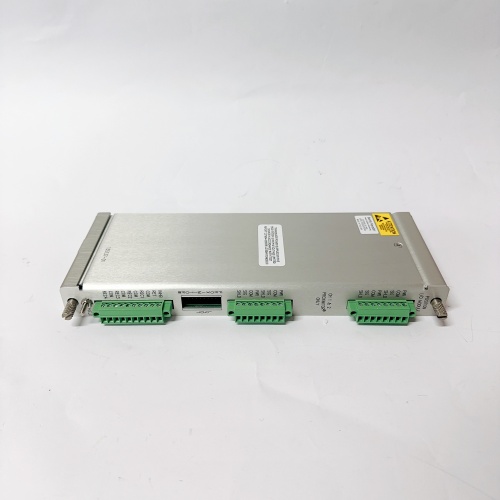

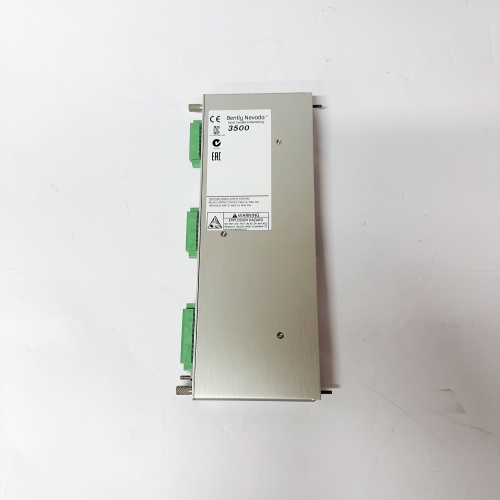

Модуль питания BENTLY 135137-01 выполнен в прочном металлическом корпусе для монтажа в специализированное шасси систем 3500, что обеспечивает надежное механическое и электрическое соединение с внутренней шиной питания шасси. Устройство имеет модульную конструкцию с возможностью горячей замены без отключения питания всей системы при использовании в резервированных конфигурациях. На передней панели модуля расположены светодиодные индикаторы состояния входного и выходного напряжения, диагностики, а также разъем для подключения внешнего источника питания. Модель BENTLY 135137-01 оснащена схемами защиты от короткого замыкания, перегрузки и перенапряжения на выходе, а также фильтрами для подавления пульсаций и электромагнитных помех. Встроенная гальваническая развязка между входом и выходом обеспечивает безопасность и защиту нагрузки.

Технические параметры

• Тип устройства: Модуль питания для систем мониторинга 3500.

• Входное напряжение: 90-264 В переменного тока (47-63 Гц) или 88-300 В постоянного тока (универсальный вход).

• Выходное напряжение: +5 В постоянного тока и +24 В постоянного тока (стабилизированные).

• Выходной ток:

• +5 В: до 8 А (зависит от нагрузки модулями);

• +24 В: до 2 А (для питания релейных модулей и внешних цепей).

• Выходная мощность: Не более 50 Вт.

• КПД (коэффициент полезного действия): Не менее 80%.

• Стабилизация выходного напряжения: Не хуже ±2% во всем диапазоне входных напряжений и нагрузок.

• Пульсации и шумы: Не более 50 мВ (пик-пик) по цепям +5 В.

• Гальваническая развязка: 1500 В переменного тока между входом и выходом.

• Защита от короткого замыкания: Автоматическое восстановление после устранения КЗ.

• Защита от перегрузки: Ограничение выходного тока.

• Защита от перенапряжения: Отключение выхода при превышении порога.

• Индикация: Светодиоды POWER OK (зеленый), FAULT (красный).

• Диагностика: Мониторинг выходных напряжений и температуры модуля.

• Резервирование: Поддержка резервирования по схеме N+1 (до 2 модулей питания в шасси).

• Рабочая температура: От -30°C до +65°C.

• Температура хранения: От -40°C до +85°C.

• Относительная влажность: 5-95% (без конденсации).

• Степень защиты: IP20 (требуется установка в закрытый шкаф управления).

• Охлаждение: Естественная конвекция (безвентиляторное исполнение).

• Монтаж: В специализированное шасси 3500 (занимает 1 слот).

• Наработка на отказ (MTBF): Более 100 000 часов.

• Сертификаты: CE, UL, CSA, ATEX (для установки в безопасной зоне).

Преимущества и особенности

Главное преимущество BENTLY 135137-01 — это его исключительная надежность и способность работать в условиях высоких температур и вибраций без принудительного охлаждения, что необходимо для систем мониторинга, работающих круглосуточно. Модуль обеспечивает стабильное и чистое питание для всех модулей шасси 3500. Ключевые особенности модели BENTLY 135137-01 включают:

1. Универсальный вход переменного/постоянного тока, позволяющий использовать модуль в различных системах электропитания.

2. Поддержка резервирования по схеме N+1 для создания отказоустойчивых систем мониторинга.

3. "Горячая" замена (Hot Swap) модуля без остановки системы при использовании резервирования.

4. Гальваническая развязка входа и выхода для защиты нагрузки.

5. Встроенные защиты от КЗ, перегрузки и перенапряжения.

6. Широкий рабочий температурный диапазон, характерный для промышленных применений.

7. Наличие светодиодной индикации и диагностики для быстрого выявления неисправностей.

8. Компактный размер, занимающий всего один слот в шасси.
   Модуль BENTLY 135137-01 является сердцем системы питания шасси 3500, обеспечивая энергией все модули мониторинга и защиты.

Примеры применения

В промышленности модуль BENTLY 135137-01 используется для питания систем мониторинга и защиты вращающегося оборудования:

• Нефтегазовая отрасль: Питание модулей мониторинга вибрации газоперекачивающих агрегатов на компрессорных станциях.

• Нефтепереработка: Энергоснабжение систем защиты компрессоров, насосов и вентиляторов на установках каталитического крекинга.

• Энергетика: Питание модулей мониторинга паровых и газовых турбин, генераторов, питательных насосов на тепловых электростанциях.

• Химическая промышленность: Электропитание систем защиты компрессоров и центрифуг.

• Металлургия: Питание модулей мониторинга состояния прокатных станов, воздуходувок и эксгаустеров.

• Целлюлозно-бумажная промышленность: Энергоснабжение систем мониторинга бумагоделательных машин.

• Горнодобывающая промышленность: Питание систем мониторинга дробилок, мельниц и конвейерных систем.
  Надежность BENTLY 135137-01 подтверждена многолетней успешной эксплуатацией на тысячах промышленных объектов по всему миру.

Сравнение с конкурентами

Если сравнивать BENTLY 135137-01 с аналогичными модулями питания для систем мониторинга других производителей, например, Emerson (серия CSI 6500) или GE (серии для систем мониторинга), то продукт Bently Nevada является признанным отраслевым стандартом в области питания систем вибромониторинга. Модель BENTLY 135137-01 выигрывает за счет своей универсальности (поддержка AC/DC входа) и возможности горячей замены в резервированных конфигурациях. Конкуренты могут предлагать более высокий КПД или меньшие габариты, но по надежности и совместимости с системой 3500 модуль BENTLY 135137-01 не имеет себе равных. Для систем защиты критически важного оборудования, где бесперебойное питание имеет первостепенное значение, этот модуль является оптимальным выбором.

Рекомендации по выбору и эксплуатации

При выборе BENTLY 135137-01 необходимо убедиться, что входное напряжение питания соответствует параметрам сети объекта (переменный или постоянный ток, напряжение). Для критически важных применений настоятельно рекомендуется использовать резервирование (два модуля питания в шасси). Для обеспечения надежной работы модуля в течение всего срока службы рекомендуется:

1. Обеспечить качественное внешнее питание с защитой от перенапряжений и провалов напряжения (использовать ИБП).

2. При монтаже в шасси убедиться, что модуль правильно установлен и зафиксирован.

3. Обеспечить свободный доступ воздуха для естественной конвекции, не закрывать вентиляционные отверстия шасси.

4. Регулярно проверять состояние светодиодных индикаторов на передней панели модуля.

5. При использовании резервирования проверять работоспособность каждого модуля отдельно (поочередно отключая один из них).

6. Периодически проверять затяжку винтов на клеммных колодках входного питания для предотвращения перегревов.

7. При замене модуля в "горячем" режиме использовать только оригинальные модули Bently Nevada с той же версией прошивки (если применимо).

8. Обеспечить защиту от пыли и загрязнений в шкафу управления, где установлено шасси 3500.

9. При возникновении неисправности анализировать диагностические сообщения системы мониторинга.
   Соблюдение этих простых правил гарантирует, что BENTLY 135137-01 будет безотказно выполнять свои функции на протяжении всего срока службы, обеспечивая стабильное и надежное питание всех модулей системы мониторинга 3500, что критически важно для непрерывного контроля состояния вращающегося оборудования и предотвращения аварийных остановов на промышленных объектах.
