Обзор продукта

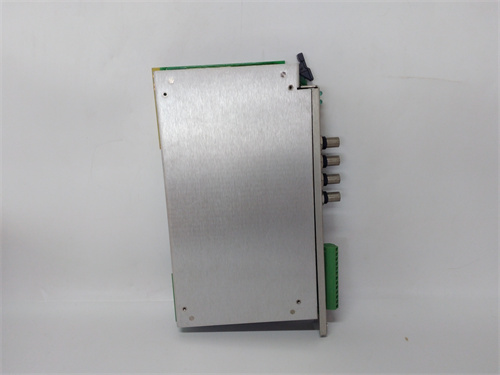

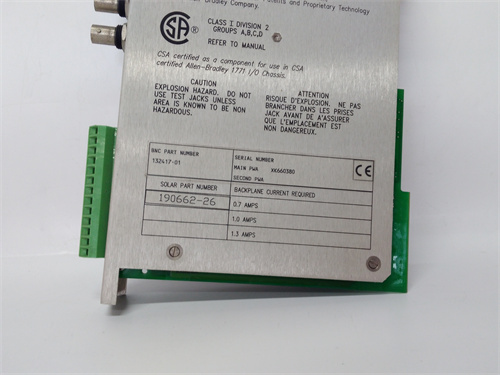

BENTLY 132417-01 3500/20 представляет собой модуль интерфейса каркаса (Rack Interface Module - RIM), являющийся центральным элементом систем мониторинга состояния вращающегося оборудования серии 3500 от Bently Nevada. Данный модуль выполняет функции управления и координации работы всех модулей, установленных в каркасе 3500, обеспечивая связь между модулями мониторинга и внешними системами автоматизации. 132417-01 от BENTLY относится к семейству интерфейсных модулей RIM и устанавливается в крайний левый слот каждого каркаса 3500, являясь обязательным компонентом для функционирования всей системы мониторинга. Архитектура BENTLY 132417-01 3500/20 включает в себя коммуникационные порты для подключения программатора (конфигуратора) и последовательной связи по протоколу Modbus RTU через встроенный RS-232/RS-485 интерфейс. Благодаря наличию энергонезависимой памяти, модуль 132417-01 хранит полную конфигурацию всех модулей каркаса, что позволяет автоматически восстанавливать работоспособность системы после сбоев питания без участия оператора. Возможность горячей замены модуля 3500/20 обеспечивает непрерывность мониторинга при обслуживании системы, однако требует особой осторожности, так как RIM является "мозгом" всего каркаса.
Технические характеристики (Параметры)
Тип модуля: Модуль интерфейса каркаса (Rack Interface Module - RIM)
Совместимость: Только для каркасов 3500 (19" стойка Bently Nevada), устанавливается в слот 0 (крайний левый)
Обязательность: Требуется один модуль на каждый каркас 3500 (возможно резервирование 1+1 в некоторых версиях)
Процессор: 32-битный микропроссор управления системой
Память: Энергонезависимая Flash-память для хранения конфигурации всех модулей каркаса
Коммуникационные порты:
Поддерживаемые протоколы: Modbus RTU (ведущий/ведомый - Master/Slave)
Скорость передачи данных: От 1200 до 38400 бит/с (настраиваемая для последовательного порта)
Управление модулями: До 40 модулей мониторинга в одном каркасе
Синхронизация: Распределение тактовых сигналов и сигналов синхронизации по всем модулям каркаса
Диагностика: Светодиодная индикация состояния питания, процессора, связи, наличия конфигурации
Функции безопасности: Защита от несанкционированного доступа к конфигурации паролем
Часы реального времени: Встроенные часы с батарейным питанием для меток времени событий
Степень защиты корпуса: IP00 (для монтажа в шкафу)
Рабочая температура: От 0°C до +60°C
Напряжение питания: От шины каркаса 3500 (потребление 5 Вт)
Габаритные размеры: Соответствует стандартному слоту каркаса 3500 (ширина 25 мм)
Преимущества и особенности
Главное преимущество BENTLY 132417-01 3500/20 заключается в его роли центрального координатора всей системы мониторинга. Без этого модуля ни один из модулей вибрации (3500/42M), температуры (3500/61) или оборотов (3500/50) не сможет функционировать, так как RIM обеспечивает распределение питания, тактовых сигналов и адресацию по внутренней шине каркаса. 132417-01 от BENTLY хранит в энергонезависимой памяти полную конфигурацию всех модулей, что позволяет при замене любого модуля автоматически загрузить в него правильные настройки без необходимости использования внешнего программатора.
Уникальной особенностью модуля BENTLY 132417-01 является наличие встроенного Modbus-сервера (Slave), который предоставляет доступ ко всем данным системы мониторинга (значения вибрации, температуры, оборотов, состояния тревог) для контроллеров верхнего уровня (DCS, PLC, SCADA) через последовательный порт RS-232/RS-485. При этом RIM может одновременно работать и как Modbus Master, опрашивая внешние устройства и предоставляя их данные модулям мониторинга для отображения или использования в логике защит.
Модуль 3500/20 оснащен часами реального времени с автономным питанием, что позволяет присваивать метки времени всем событиям (аварийным ситуациям, изменениям состояния, диагностическим сообщениям) с точностью до миллисекунд. Это критически важно для послеаварийного анализа и восстановления хронологии событий, предшествовавших аварийной остановке оборудования.
Встроенные функции безопасности модуля 132417-01 позволяют защитить конфигурацию системы мониторинга от несанкционированного изменения путем установки многоуровневых паролей (для чтения, для записи, для конфигурации защит). Это соответствует требованиям стандартов безопасности для критически важных применений (например, в атомной энергетике). Модуль также поддерживает функцию "горячей замены", позволяя извлечь и заменить неисправный RIM без полного отключения питания каркаса, однако при этом система мониторинга на короткое время теряет связь с верхним уровнем.
Области применения и примеры использования
BENTLY 132417-01 3500/20 является обязательным компонентом любой системы мониторинга серии 3500 и применяется на всех объектах, где установлены каркасы Bently Nevada:
Нефтегазовая промышленность: Центральный модуль управления в системах защиты газоперекачивающих агрегатов (ГПА) на компрессорных станциях, обеспечение связи с системами SCADA для передачи данных мониторинга в диспетчерские центры магистральных газопроводов.
Энергетика: Управление работой систем виброконтроля паровых и газовых турбин на ТЭС, ГРЭС и АЭС, передача данных в блочные щиты управления и системы архивирования исторических данных.
Нефтехимия: Координация работы модулей мониторинга компрессоров синтез-газа, этилена и пропилена, интеграция с системами противоаварийной защиты (ESD) через Modbus RTU.
Горнодобывающая промышленность: Управление системами мониторинга мощных вентиляторов главного проветривания и подъемных машин, передача данных в диспетчерские шахт и рудников.
Целлюлозно-бумажная промышленность: Центральный контроллер для систем мониторинга бумагоделательных машин, обеспечивающий синхронизацию данных с различных секций.
Пример: На компрессорной станции "Портовая" (стартовая точка "Северного потока") модуль 132417-01 от BENTLY выполняет функции центрального управления системой мониторинга всех газоперекачивающих агрегатов. Через встроенный Modbus-порт RIM передает данные о вибрации, температуре и оборотах каждого агрегата в центральную диспетчерскую "Газпрома" в режиме реального времени. Энергонезависимая память модуля BENTLY 3500/20 хранит конфигурации всех модулей мониторинга, что позволило быстро восстановить работоспособность системы после кратковременного отключения электроэнергии без участия специалистов сервисной службы, просто перезапустив питание каркасов.
Сравнение с конкурентами
Прямыми аналогами BENTLY 132417-01 3500/20 являются интерфейсные модули для систем мониторинга Emerson CSI 6500 (модуль связи 6500-01) и GE (коммуникационные модули для систем 3300/3500). Однако, модуль 132417-01 от BENTLY выгодно отличается более глубокой интеграцией с экосистемой Bently Nevada и поддержкой расширенного набора команд Modbus, позволяющих передавать не только текущие значения, но и динамические формы сигналов, а также исторические данные трендов.
В отличие от универсальных промышленных коммуникационных процессоров (например, Siemens CP 341) или шлюзов протоколов (Anybus, Red Lion), которые могут быть использованы для связи ПЛК с внешними устройствами, модуль BENTLY 3500/20 является не просто шлюзом, а полноценным контроллером системы мониторинга, выполняющим функции управления, синхронизации и хранения конфигурации. Он оптимизирован именно для работы с модулями вибрации Bently Nevada и поддерживает специфические функции, недоступные для универсальных устройств (например, синхронизацию фазовых измерений).
По сравнению с более современным Ethernet-модулем 3500/22M, модуль 132417-01 остается востребованным на объектах с устаревшими, но надежными системами управления на базе контроллеров, поддерживающих только последовательный Modbus. Он также является обязательным компонентом для резервированных конфигураций (с двумя RIM в одном каркасе), что пока недоступно для Ethernet-модулей.
Рекомендации по выбору и меры предосторожности
При выборе BENTLY 132417-01 3500/20 убедитесь, что версия прошивки модуля совместима с версиями всех остальных модулей, установленных в каркасе (особенно модулей связи 3500/22M, если они присутствуют). Несовместимость версий может привести к невозможности конфигурирования системы или к неполной функциональности.
Для критически важных применений рекомендуется использовать резервированную конфигурацию с двумя модулями RIM (основной и резервный), установленными в слоты 0 и 1 каркаса. При отказе основного модуля резервный автоматически принимает на себя управление системой без прерывания мониторинга. Однако такая конфигурация требует специального каркаса и дополнительного программного обеспечения.
При конфигурировании 132417-01 от BENTLY через порт программатора (RS-232) используйте только оригинальное программное обеспечение Bently Nevada и оригинальный кабель-программатор. Несанкционированное вмешательство в конфигурацию модуля может привести к неправильной работе всей системы мониторинга и ложным срабатываниям защит.
Монтаж модуля BENTLY 3500/20 должен выполняться с особой осторожностью. При замене модуля (даже с поддержкой горячей замены) система мониторинга теряет связь с верхним уровнем на время извлечения модуля. Убедитесь, что это допустимо для вашего технологического процесса, или выполняйте замену во время планового останова оборудования.
Обязательно обеспечьте резервное копирование конфигурации модуля 132417-01 во внешний файл после завершения настройки системы. Это позволит быстро восстановить работоспособность при полной замене каркаса или при выходе RIM из строя с потерей энергонезависимой памяти.
При подключении последовательной линии связи RS-485 к модулю 132417-01 от BENTLY строго соблюдайте полярность (A/B, +/-, Data+/Data-) и используйте экранированную витую пару с правильным заземлением экрана. Для длинных линий связи (более 100 метров) установите терминирующие резисторы на обоих концах линии.
Периодически контролируйте индикацию на лицевой панели модуля 132417-01 и проверяйте журнал событий системы на наличие предупреждений о сбоях связи или внутренних ошибках. Своевременное выявление проблем с RIM позволит заменить его до того, как отказ модуля приведет к потере связи с системой мониторинга критического оборудования. Все работы по настройке и замене модуля должны выполняться квалифицированным персоналом, сертифицированным Bently Nevada.
