Обзор продукта

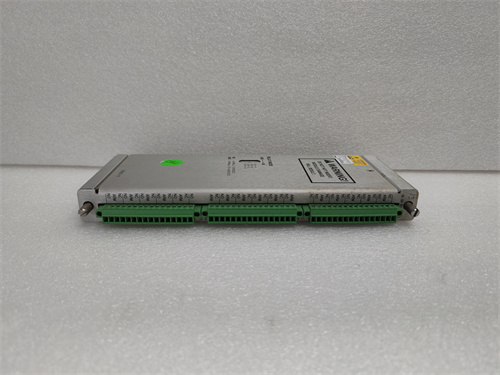

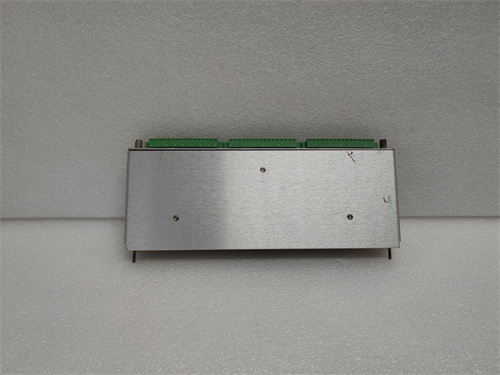

BENTLY 149992-01 3500/40M представляет собой высокоточный четырехканальный модуль мониторинга вибрации, входящий в состав систем защиты вращающегося оборудования серии 3500 от Bently Nevada. Данный модуль является усовершенствованной версией классического монитора вибрации 3500/42M, оптимизированной для приложений, требующих расширенных диагностических возможностей и повышенной точности измерений. 149992-01 от BENTLY разработан для непрерывного контроля радиальной и осевой вибрации, относительного и абсолютного расширения, эксцентриситета вала и других критических параметров турбин, компрессоров, насосов и электродвигателей в составе единой системы мониторинга 3500.

Архитектура BENTLY 149992-01 3500/40M позволяет одновременно обрабатывать сигналы от различных типов датчиков: вихретоковых датчиков перемещения, пьезоэлектрических акселерометров и сейсмических датчиков скорости. Благодаря встроенным аппаратным цепям сравнения с уставками и расширенной логике принятия решений, модуль 149992-01 может автономно инициировать сигналы тревоги (ALERT) и опасности (DANGER) для непосредственной передачи на релейные модули 3500/33, 3500/34 и системы противоаварийной защиты.

Ключевым отличием данной модификации является наличие дополнительных функций спектрального анализа и обработки сигналов, реализованных непосредственно в модуле, что позволяет получать диагностическую информацию без необходимости подключения внешних анализаторов. Возможность горячей замены модуля 3500/40M без отключения питания каркаса обеспечивает непрерывность мониторинга при обслуживании системы, что критически важно для непрерывных производств.

Технические характеристики (Параметры)

• Тип модуля: Четырехканальный монитор вибрации и положения с расширенной диагностикой

• Совместимость: Только для каркаса 3500 (19" стойка Bently Nevada)

• Количество каналов: 4 независимых канала

• Типы подключаемых датчиков:

• Вихретоковые датчики перемещения (3300 XL 5mm/8mm, 3300 NSv, 7200 series)

• Пьезоэлектрические акселерометры с ICP питанием

• Сейсмические датчики скорости (сенсмические велосиметры)

• Датчики положения (осевого сдвига, дифференциального расширения)

• Тахометры (ключевые фазометки - Keyphasor) для синхронизации измерений

• Измеряемые параметры:

• Размах вибрации (мкм, mils) пик-пик

• СКЗ скорости вибрации (мм/с, дюйм/с)

• Пиковое значение вибрации

• Амплитуда и фаза синхронных с оборотами составляющих (1X, 2X)

• Осевое положение (сдвиг) вала (мм, mils)

• Дифференциальное расширение

• Эксцентриситет вала (runout)

• Температурное расширение корпуса (case expansion)

• Диагностические функции (расширенные):

• Спектральный анализ БПФ (до 400 линий)

• Измерение пик-фактора (Crest Factor)

• Анализ огибающей (Envelope Detection)

• Измерение эксцентриситета с компенсацией биений

• Запись форм сигналов (Waveform Capture) по событию

• Диапазон входных сигналов:

• Вихретоковые: 0 до -24 В DC (смещение), 0 до 20 В AC (динамика)

• Акселерометры: ±5 В, ±80 g (зависит от датчика)

• Частотный диапазон: От 0.1 Гц до 5 кГц (расширенный по сравнению с 3500/42M)

• Динамический диапазон: > 96 дБ

• Разрешение АЦП: 24 бита (против 16 бит у стандартной версии)

• Выходные сигналы:

• Буферизированные сигналы датчиков (BNC на передней панели)

• 4-20 мА ретрансляция (пропорционально выбранному параметру)

• Цифровые данные по внутренней шине каркаса

• Цифровые выходы форм сигналов через коммуникационные модули

• Релейные выходы: Через опциональный релейный модуль 3500/33 или 3500/34 TMR

• Уставки срабатывания: 4 независимых уставки на канал (2 Alert, 2 Danger) с возможностью программирования логики и задержек

• Диагностика модуля:

• Светодиодная индикация состояния каналов (OK, BYPASS, ALERT, DANGER)

• Диагностика обрыва и короткого замыкания цепи датчика

• Самодиагностика АЦП и опорных источников

• Гальваническая развязка: 1500 В AC (каналы/шина)

• Степень защиты корпуса: IP00 (для монтажа в шкафу)

• Рабочая температура: От -20°C до +65°C (расширенный диапазон)

• Напряжение питания: От шины каркаса 3500 (потребление 10 Вт)

Преимущества и особенности

Главное преимущество BENTLY 149992-01 3500/40M заключается в его расширенных диагностических возможностях, которые ранее были доступны только при использовании внешних анализаторов спектра. Благодаря встроенному 24-битному АЦП и процессору цифровой обработки сигналов, модуль способен выполнять спектральный анализ (БПФ) с высоким разрешением непосредственно в реальном времени, что позволяет выявлять зарождающиеся дефекты подшипников, проблемы смазки, шестеренчатые зацепления и другие неисправности на ранней стадии.

149992-01 от BENTLY поддерживает технологию анализа огибающей (Envelope Detection), которая особенно эффективна для диагностики подшипников качения и зубчатых передач. Модуль выделяет высокочастотные ударные импульсы, модулированные низкочастотными дефектами, что позволяет обнаруживать повреждения сепараторов, тел качения и беговых дорожек задолго до появления значительного роста общего уровня вибрации.

Уникальной особенностью модуля BENTLY 149992-01 является возможность записи форм сигналов (Waveform Capture) по событию. Модуль может автоматически записывать во внутреннюю память временную реализацию сигнала при срабатывании уставки ALERT или DANGER, а также при внешнем триггере. Эти данные могут быть впоследствии переданы через коммуникационные модули (3500/20, 3500/22M) на верхний уровень для детального послеаварийного анализа причин срабатывания защиты.

Модуль 3500/40M поддерживает расширенный частотный диапазон (до 5 кГц), что позволяет контролировать вибрацию высокооборотного оборудования (центрифуги, турбокомпрессоры, шпиндели) с частотами вращения до 60 000 об/мин. Встроенная функция компенсации биений (Runout Compensation) автоматически корректирует показания вихретоковых датчиков при наличии механических или электрических биений вала, обеспечивая высокую точность измерений истинной вибрации.

В отличие от стандартной версии 3500/42M, модуль 149992-01 имеет расширенный рабочий температурный диапазон (до +65°C) и улучшенную защиту от электромагнитных помех, что позволяет использовать его в самых тяжелых условиях эксплуатации: вблизи мощных электродвигателей, тиристорных преобразователей, на открытых площадках и в неотапливаемых помещениях.

Области применения и примеры использования

BENTLY 149992-01 3500/40M применяется на наиболее ответственных объектах, где требуется не только защита, но и глубокая диагностика состояния вращающегося оборудования для перехода на обслуживание по фактическому состоянию:

• Нефтегазовая промышленность (СПГ): Мониторинг и диагностика высокооборотных компрессоров на заводах по сжижению природного газа, где частота вращения может достигать 15 000-20 000 об/мин, а раннее выявление дефектов критически важно для обеспечения непрерывности производства.

• Энергетика (газовые турбины): Комплексный мониторинг и диагностика газотурбинных установок, включая контроль вибрации подшипников, анализ оборотных составляющих для балансировки, спектральный анализ для выявления дефектов редукторов и генераторов.

• Нефтехимия (центробежные компрессоры): Защита и диагностика компрессоров синтез-газа и этилена с возможностью раннего выявления помпажа, дефектов уплотнений и подшипников.

• Газовая промышленность (ГПА): Мониторинг газоперекачивающих агрегатов на магистральных газопроводах с функциями спектрального анализа для прогнозирования остаточного ресурса и планирования ремонтов.

• Металлургия (прокатные станы): Контроль вибрации шестеренных клетей, шпинделей и электродвигателей главных приводов прокатных станов в условиях ударных нагрузок и реверсов.

• Горнодобывающая промышленность (мельницы): Мониторинг и диагностика мощных шаровых и рудно-галечных мельниц с анализом ударных импульсов от зубчатых венцов и подшипников.

• Пример: На заводе по производству аммиака "Тольяттиазот" модули 149992-01 от BENTLY установлены на компрессорах синтез-газа высокого давления. Благодаря функциям спектрального анализа и анализа огибающей, модули BENTLY 3500/40M позволили выявить начинающийся дефект подшипника компрессора за 3 месяца до достижения аварийной уставки. Это дало возможность спланировать останов оборудования для планового ремонта, закупить необходимые запасные части и провести замену подшипника без аварийного останова производства, что сэкономило предприятию миллионы долларов потенциальных убытков от простоя.

Сравнение с конкурентами

Основными конкурентами BENTLY 149992-01 3500/40M являются модули мониторинга вибрации Emerson CSI 6500 (серия 6500 ATG с расширенной диагностикой) и GE (модули для систем 3300 и современных решений с опциями спектрального анализа). Однако, 149992-01 от BENTLY выгодно отличается более высокой разрядностью АЦП (24 бита против 16-18 у конкурентов), расширенным набором встроенных диагностических функций (анализ огибающей, запись форм сигналов по событию) и лучшей интеграцией с экосистемой Bently Nevada для предиктивной диагностики (System 1).

В отличие от стандартного модуля вибрации 3500/42M, версия 149992-01 предлагает значительно расширенные диагностические возможности, включая спектральный анализ и анализ огибающей, что позволяет использовать один модуль одновременно для защиты и для углубленной диагностики, без необходимости установки дополнительного оборудования.

По сравнению с универсальными модулями ввода Siemens (SM331) или ABB, которые могут измерять только общий уровень вибрации после подключения внешних преобразователей, модуль 3500/40M обеспечивает комплексный анализ вибрационного состояния, включая спектральный состав, фазовые соотношения и ударные импульсы, что недоступно для стандартных промышленных ПЛК.

По сравнению с автономными анализаторами вибрации (например, CSI 2140), модуль 149992-01 обеспечивает непрерывный мониторинг в реальном времени 24/7, что позволяет выявлять быстроразвивающиеся дефекты, которые могут быть пропущены при периодических обходах обслуживающим персоналом.

Рекомендации по выбору и меры предосторожности

При выборе BENTLY 149992-01 3500/40M убедитесь, что версия прошивки модуля совместима с версией каркаса и установленных модулей связи (3500/20, 3500/22M) и релейных модулей (3500/33, 3500/34). Для полного использования диагностических функций (передача спектров, форм сигналов) рекомендуется использовать коммуникационный модуль 3500/22M с поддержкой Ethernet/IP.

При конфигурировании 149992-01 от BENTLY строго соблюдайте правильность выбора типа датчика, диапазона измерений и настройки фильтров для каждого канала в соответствии с рекомендациями производителя оборудования и стандартами ISO (например, ISO 10816, ISO 7919). Для использования расширенных диагностических функций (спектральный анализ, анализ огибающей) требуется дополнительная настройка параметров БПФ (количество линий, окно, усреднение).

Для критических параметров (осевой сдвиг, вибрация подшипников) настоятельно рекомендуется использовать резервирование с двумя независимыми датчиками и настраивать логику срабатывания реле по схеме "2 из 2" или "1 из 2" в сочетании с модулями релейного вывода 3500/34 TMR для обеспечения требуемого уровня безопасности.

Монтаж модуля BENTLY 3500/40M должен выполняться при отключенном питании каркаса (за исключением случаев использования функции горячей замены, если она поддерживается версией каркаса). При подключении вихретоковых датчиков используйте только оригинальные кабели Bently Nevada с тройным экранированием и строго соблюдайте требования к заземлению экрана (только с одной стороны, со стороны каркаса).

Обеспечьте правильную прокладку сигнальных кабелей от датчиков отдельно от силовых линий и кабелей питания для исключения наводок, способных исказить результаты измерений вибрации. Для длинных линий связи (более 150 метров) используйте предусилители или преобразователи сигналов, рекомендованные Bently Nevada.

При программировании уставок срабатывания (Alert и Danger) обязательно учитывайте технологические допуски, режимы работы оборудования (пуск, останов, нормальная эксплуатация) и требования безопасности. Для пусковых режимов используйте функцию "таймеров игнорирования" (Start-up Bypass), чтобы исключить ложные срабатывания при прохождении критических оборотов.

Для эффективного использования диагностических функций модуля 149992-01 от BENTLY рекомендуется интегрировать его с программным обеспечением Bently Nevada System 1, которое позволяет автоматически собирать спектры, формы сигналов и тренды, строить диагностические заключения и прогнозировать остаточный ресурс оборудования.

Периодически (не реже одного раза в год) проверяйте правильность калибровки модуля с использованием прецизионного калибратора вибрации, особенно для каналов, задействованных в цепях противоаварийной защиты. Также контролируйте качество сигналов с датчиков через буферизированные выходы на передней панели для выявления признаков деградации датчиков или кабелей.
