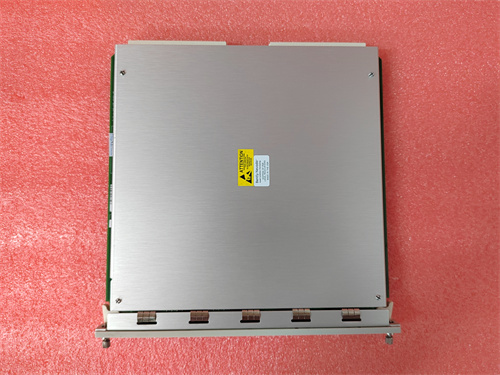

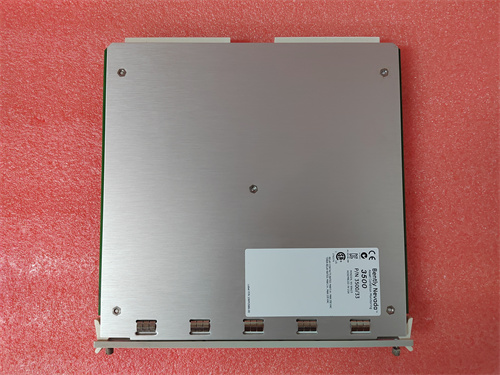

Обзор модуля BENTLY 149986-01

Модуль BENTLY 149986-01 представляет собой высокоточный измерительный модуль для мониторинга вибрации, разработанный компанией Bently Nevada для применения в критически важных системах защиты вращающегося оборудования. Данное устройство относится к семейству модулей мониторинга состояния машин (Condition Monitoring Modules) и предназначено для непрерывного измерения и анализа параметров вибрации подшипников, валов и корпусов турбин, компрессоров, насосов и других ответственных агрегатов. Модуль BENTLY 149986-01 принимает сигналы от различных типов датчиков вибрации, включая вихретоковые датчики перемещения, пьезоэлектрические акселерометры и датчики скорости, обеспечивая полную картину вибрационного состояния оборудования.

Более подробно с технической документацией и вариантами поставки можно ознакомиться по ссылке: [Ссылка на продукт BENTLY 149986-01].

Технические параметры и характеристики

Модуль BENTLY 149986-01 отличается высокой точностью измерений и расширенными диагностическими возможностями, необходимыми для раннего обнаружения развивающихся дефектов. Ниже приведены его ключевые технические характеристики:

• Тип модуля: Модуль мониторинга вибрации (Vibration Monitor Module).

• Количество каналов: Обычно 2 или 4 независимых канала измерения.

• Типы поддерживаемых датчиков: Вихретоковые датчики перемещения (проксиметры), пьезоэлектрические акселерометры с IEPE питанием, датчики скорости.

• Измеряемые параметры: СКЗ вибрации, пиковые значения, размах вибрации (peak-to-peak), огибающая, частота вращения, фаза.

• Частотный диапазон: Широкий диапазон от 0.5 Гц до 20 кГц (зависит от типа датчика и настроек фильтров).

• Динамический диапазон: Более 90 дБ для точного измерения широкого спектра вибрационных сигналов.

• Выходные сигналы: Аналоговые выходы 4-20 мА, релейные выходы для сигнализации предупредительных и аварийных уставок, цифровые интерфейсы для передачи данных.

• Диагностика: Непрерывный мониторинг целостности кабелей датчиков, самодиагностика электроники.

• Рабочая температура: Промышленный диапазон от -40°C до +70°C.

Преимущества и особенности

Ключевые преимущества использования BENTLY 149986-01 делают его надежным решением для защиты ответственного оборудования. Прежде всего, это аппаратная реализация функций защиты: модуль BENTLY 149986-01 независимо от вышестоящих систем вычисляет значения вибрации и сравнивает их с предупредительными и аварийными уставками. Модуль BENTLY 149986-01 поддерживает выдачу релейных сигналов непосредственно в цепи останова оборудования, обеспечивая минимальное время реакции.

Важной особенностью является возможность одновременного выполнения функций защиты и диагностики. Пока модуль BENTLY 149986-01 контролирует превышение порогов, он также накапливает данные для спектрального анализа и анализа форм волны. Модуль BENTLY 149986-01 имеет встроенные программируемые фильтры, позволяющие выделять узкополосные составляющие вибрации для диагностики конкретных видов неисправностей: дисбаланса, расцентровки, ослабления креплений, дефектов подшипников качения и скольжения.

Кроме того, модуль поддерживает функцию измерения фазы вибрации, что критически важно для проведения балансировки роторов в собственных подшипниках без остановки оборудования. Встроенная диагностика постоянно проверяет состояние датчиков и соединительных кабелей, сигнализируя о неисправности до того, как она приведет к потере контроля.

Применение в отраслях промышленности

Благодаря своим характеристикам, BENTLY 149986-01 широко применяется на самых ответственных объектах мировой промышленности. В нефтегазовой отрасли эти модули устанавливаются на газоперекачивающих агрегатах компрессорных станций для непрерывного мониторинга вибрации центробежных нагнетателей и газовых турбин. На объектах энергетики BENTLY 149986-01 является стандартным решением для защиты паровых и газовых турбин на тепловых электростанциях, а также питательных насосов и дымососов.

В нефтеперерабатывающей промышленности данный модуль применяется на компрессорах установок каталитического крекинга, риформинга и гидроочистки. На химических производствах BENTLY 149986-01 контролирует состояние центрифуг, компрессоров и мешалок. В металлургии эти модули защищают мощные эксгаустеры и нагнетатели. Даже на объектах водоснабжения крупных городов BENTLY 149986-01 используется для мониторинга состояния насосных агрегатов.

Сравнение с конкурентами

При сравнении модуля BENTLY 149986-01 с аналогичными продуктами от других производителей, таких как Emerson (модули серии AMS 6500), Siemens (система SITRANS DA) или GE (системы мониторинга), выявляются следующие аспекты:

• Аппаратная надежность: BENTLY 149986-01 разработан по стандартам безопасности, предъявляемым к оборудованию защиты (SIL), что гарантирует высочайшую надежность по сравнению с универсальными модулями ввода ПЛК.

• Обработка сигналов: Специализированные алгоритмы обработки вибросигналов в BENTLY 149986-01 обеспечивают лучшее соотношение сигнал/шум и более точное выделение диагностических признаков.

• Интеграция с System 1: Модуль BENTLY 149986-01 полностью интегрируется с ПО System 1, обеспечивая автоматическую настройку каналов и передачу всех диагностических параметров.

• Долговечность: Компонентная база модулей Bently Nevada рассчитана на десятилетия непрерывной работы в жестких промышленных условиях.

Рекомендации по выбору и меры предосторожности

При выборе модуля BENTLY 149986-01 необходимо учитывать несколько ключевых моментов. Определите тип и модель используемых датчиков — модуль должен быть сконфигурирован под конкретные типы преобразователей. Убедитесь, что частотный диапазон модуля перекрывает все значимые частоты вибрации вашего оборудования. Проверьте совместимость с крейтом, блоком питания и процессорным модулем системы мониторинга.

Меры предосторожности:

1. Подключение датчиков к модулю BENTLY 149986-01 должно выполняться экранированным кабелем с правильным заземлением экрана (обычно в одной точке со стороны модуля).

2. При использовании акселерометров с IEPE питанием убедитесь, что модуль настроен на подачу необходимого тока.

3. Для вихретоковых датчиков необходимо обеспечить правильное начальное значение зазора (Air Gap) в соответствии с документацией.

4. Конфигурирование уставок защиты должно выполняться только после тщательного анализа вибрационного состояния оборудования специалистами по вибродиагностике.

5. Монтаж и демонтаж модуля производить только при отключенном питании крейта.
