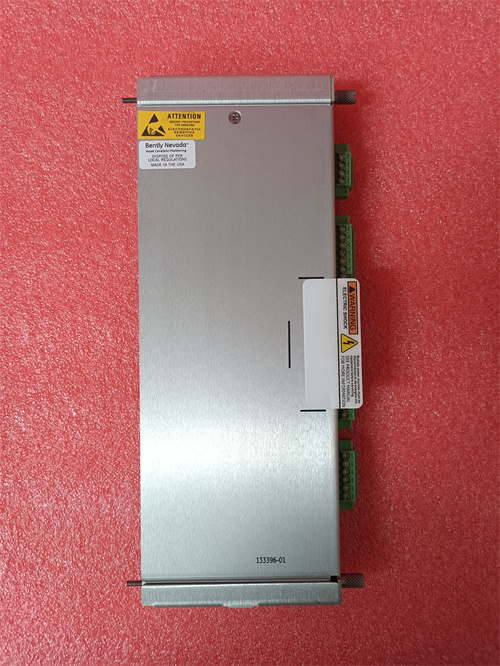

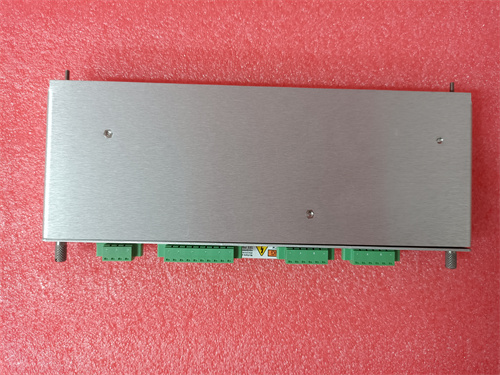

Обзор модуля BENTLY 133396-01

Модуль BENTLY 133396-01 представляет собой высокоинтегрированный процессорный модуль (монитор), разработанный компанией Bently Nevada для применения в системах защиты и мониторинга вращающегося оборудования. Данное устройство относится к семейству интеллектуальных модулей мониторинга и является "мозгом" крейта, выполняя функции сбора данных с подчиненных измерительных модулей, обработки сигналов, реализации логики защиты и связи с системами верхнего уровня. Модуль BENTLY 133396-01 обеспечивает координацию работы всех установленных в крейт модулей, синхронизацию измерений по времени и реализацию сложных алгоритмов диагностики состояния турбин, компрессоров, насосов и других ответственных агрегатов.

Более подробно с технической документацией и вариантами поставки можно ознакомиться по ссылке: [Ссылка на продукт BENTLY 133396-01].

Технические параметры и характеристики

Модуль BENTLY 133396-01 отличается высокой вычислительной мощностью и развитыми коммуникационными возможностями, необходимыми для работы в современных распределенных системах автоматизации. Ниже приведены его ключевые технические характеристики:

• Тип модуля: Процессорный модуль / монитор (Processor Module / Monitor).

• Процессор: Высокопроизводительный микропроцессор с поддержкой вычислений с плавающей точкой для обработки сигналов вибрации.

• Память: Энергонезависимая память для хранения конфигурации и буферизации данных при потере связи.

• Коммуникационные порты: Множественные порты Ethernet (для связи с System 1 и сетями предприятия), последовательные порты (RS232/RS485) для интеграции с устаревшими системами.

• Поддерживаемые протоколы: Modbus TCP, Modbus RTU, OPC UA, протоколы точного времени (SNTP, PTP).

• Функции: Сбор и агрегация данных, реализация логики защиты, синхронизация времени, веб-интерфейс для диагностики.

• Рабочая температура: Промышленный диапазон от -40°C до +70°C.

Преимущества и особенности

Ключевые преимущества использования BENTLY 133396-01 заключаются в его способности централизованно управлять функциями защиты и диагностики всего крейта. Модуль BENTLY 133396-01 хранит в своей энергонезависимой памяти полную конфигурацию всех установленных модулей, что позволяет быстро восстанавливать работоспособность системы после замены какого-либо компонента. Модуль BENTLY 133396-01 обеспечивает синхронизацию измерений с точностью до миллисекунды, что критически важно для анализа переходных процессов и корреляции событий от разных датчиков.

Важной особенностью является возможность реализации распределенной логики защиты. Модуль BENTLY 133396-01 может принимать сигналы от нескольких измерительных модулей и формировать сложные условия для аварийного останова по принципу голосования (например, 2 из 3). Встроенный веб-сервер позволяет инженерам удаленно просматривать текущие значения параметров, статус модулей и историю событий через обычный браузер. Кроме того, модуль поддерживает "горячую" замену, позволяя извлечь и установить его без отключения питания крейта.

Применение в отраслях промышленности

Благодаря своим возможностям, BENTLY 133396-01 широко применяется в качестве центрального элемента систем мониторинга на крупнейших промышленных объектах. На газопроводах высокого давления эти модули устанавливаются в крейты на головных и промежуточных компрессорных станциях, собирая и передавая данные в диспетчерские центры. В энергетике BENTLY 133396-01 используется для координации работы систем защиты паровых и газовых турбин на тепловых и атомных электростанциях.

В нефтеперерабатывающей промышленности данный модуль применяется для централизованного мониторинга компрессорного и насосного оборудования на установках каталитического крекинга и гидроочистки. На предприятиях химической промышленности BENTLY 133396-01 обеспечивает интеграцию данных о вибрации и положении роторов в общезаводскую систему управления. Даже на объектах водоснабжения крупных мегаполисов эти процессорные модули используются для мониторинга состояния мощных насосных агрегатов.

Сравнение с конкурентами

При сравнении модуля BENTLY 133396-01 с аналогичными процессорными модулями от других производителей, таких как Siemens (процессорные модули для систем автоматизации) или Emerson (контроллеры для систем мониторинга AMS), выявляются следующие аспекты:

• Специализированная обработка данных: В отличие от универсальных ПЛК, BENTLY 133396-01 оптимизирован для работы с данными вибрации и положения, поддерживая специфические форматы данных и алгоритмы диагностики.

• Интеграция с экосистемой Bently Nevada: Модуль BENTLY 133396-01 разработан для бесшовной работы с измерительными модулями и ПО System 1, что обеспечивает автоматическое распознавание и конфигурацию всех устройств в крейте.

• Надежность хранения данных: Энергонезависимая память и алгоритмы буферизации данных в BENTLY 133396-01 специально адаптированы для длительного хранения трендов вибрации и форм волны.

• Поддержка точного времени: Встроенная поддержка протоколов PTP обеспечивает более высокую точность синхронизации времени по сравнению со многими стандартными промышленными контроллерами.

Рекомендации по выбору и меры предосторожности

При выборе модуля BENTLY 133396-01 необходимо учитывать несколько ключевых моментов. Убедитесь, что версия прошивки модуля совместима с версиями всех установленных в крейте измерительных модулей и с версией вашего ПО System 1. Проверьте объем памяти модуля — достаточно ли его для хранения всех необходимых данных при вашей конфигурации системы. Убедитесь, что коммуникационные порты соответствуют требованиям вашей сетевой инфраструктуры.

Меры предосторожности:

1. Конфигурирование BENTLY 133396-01 должно выполняться квалифицированным персоналом с использованием лицензионного программного обеспечения.

2. Перед заменой модуля обязательно сохраните резервную копию конфигурации на внешнем носителе.

3. При подключении к сетям предприятия используйте средства защиты от кибератак (межсетевые экраны, VLAN).

4. Обновление прошивки модуля должно выполняться строго в соответствии с инструкцией производителя, с обязательным резервированием текущей конфигурации.

5. Обеспечьте надежное заземление крейта для защиты от электростатических разрядов и электромагнитных помех.
