Обзор продукта

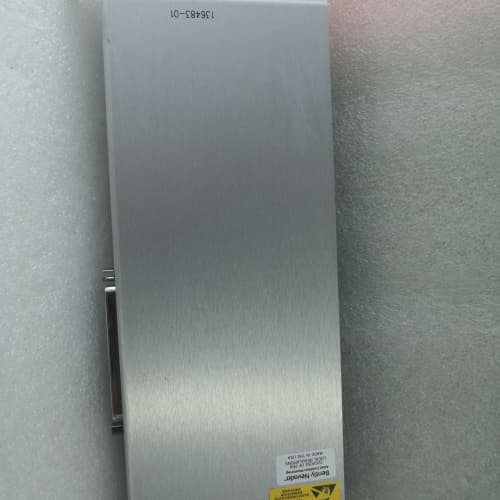

BENTLY 136483-01 3500/61 представляет собой усовершенствованный шестиканальный модуль мониторинга температуры, входящий в состав систем защиты и мониторинга вращающегося оборудования серии 3500 от Bently Nevada. Данный модуль является модернизированной версией стандартного модуля температуры 3500/61 (127610-01), обладающей расширенной функциональностью, повышенной точностью измерений и дополнительными возможностями диагностики. 136483-01 от BENTLY предназначен для приема и обработки сигналов от термопар и термометров сопротивления (RTD), обеспечивая непрерывный контроль температуры подшипников, обмоток статора, масла, газа и других критических узлов турбин, компрессоров, насосов и электродвигателей. Архитектура BENTLY 136483-01 3500/61 позволяет одновременно обрабатывать до шести независимых каналов температуры с возможностью индивидуальной настройки каждого канала под конкретный тип датчика и диапазон измерений. Благодаря высокой точности измерений (16 бит) и наличию аппаратных цепей принятия решений с программируемыми уставками, модуль температуры 136483-01 может использоваться непосредственно в контурах противоаварийной защиты (SIL) совместно с релейными модулями 3500/33 и 3500/34. Возможность горячей замены модуля 3500/61 без отключения питания каркаса обеспечивает непрерывность мониторинга критически важных температурных параметров.

Технические характеристики (Параметры)

• Тип модуля: Шестиканальный модуль мониторинга температуры с расширенной функциональностью

• Совместимость: Только для каркаса 3500 (19" стойка Bently Nevada)

• Количество каналов: 6 независимых, дифференциальных

• Разрешение АЦП: 16 бит (против 14 бит у стандартной версии)

• Типы подключаемых датчиков:

• Термопары: J, K, T, E, R, S, B, N, C (полный спектр промышленных типов)

• Термометры сопротивления (RTD): Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Cu10 (2-проводные, 3-проводные, 4-проводные)

• Омические датчики (потенциометры): 0-1000 Ом, 0-5000 Ом

• Сигналы 4-20 мА (через внешние прецизионные шунтирующие резисторы)

• Сигналы 0-10 В DC (непосредственно)

• Диапазоны измерений:

• Термопары: От -270°C до +1820°C (зависит от типа)

• Pt100: От -200°C до +850°C

• 4-20 мА: Программируемый масштаб (например, 0-100°C, 0-400°C)

• Основная погрешность:

• Термопары: ±0.25°C или ±0.05% от показаний (в зависимости от типа)

• RTD (3-проводн.): ±0.1°C или ±0.03% от показаний

• 4-20 мА: ±0.02% от диапазона

• Входной импеданс: > 20 МОм (для термопар)

• Ток возбуждения для RTD: Программируемый: 250 мкА, 500 мкА, 1 мА (для оптимизации самонагрева)

• Компенсация холодного спая: Встроенная, с использованием прецизионного датчика на клеммном модуле, с возможностью внешней компенсации

• Фильтрация: Программируемые цифровые фильтры (сглаживание, подавление 50/60 Гц)

• Выходные сигналы: 4-20 мА ретрансляция (пропорционально измерению) через опциональные модули

• Релейные выходы: Через опциональный релейный модуль 3500/33 или 3500/34 TMR

• Уставки срабатывания: 4 независимых уставки на канал (2 Alert, 2 Danger) с гистерезисом и задержкой срабатывания

• Диагностика:

• Светодиодная индикация состояния каналов (OK, ALERT, DANGER, OPEN)

• Диагностика обрыва и короткого замыкания цепи датчика

• Диагностика деградации датчика (дрейф сопротивления изоляции)

• Самодиагностика АЦП и опорных источников

• Время цикла опроса каналов: 200 мс (для всех 6 каналов) - улучшено по сравнению со стандартной версией

• Гальваническая развязка: 1500 В AC (каналы/шина), 500 В AC (канал/канал)

• Степень защиты корпуса: IP00 (для монтажа в шкафу)

• Рабочая температура: От -20°C до +65°C

• Напряжение питания: От шины каркаса 3500 (потребление 8 Вт)

• Соответствие стандартам: CE, UL, CSA, ATEX (для использования в зонах с обычной средой)

Преимущества и особенности

Главное преимущество BENTLY 136483-01 3500/61 заключается в его расширенной функциональности и повышенной точности измерений по сравнению со стандартным модулем температуры серии 3500. Благодаря 16-битному АЦП и улучшенной схеме обработки сигналов, модуль обеспечивает исключительную точность (до ±0.03% для RTD), что особенно важно для прецизионного контроля температуры в критических узлах оборудования (например, температура газов на выходе компрессора, температура вкладышей высокооборотных подшипников).

136483-01 от BENTLY поддерживает все существующие типы термопар и термометров сопротивления, включая редкие типы (N, C, Pt1000, Ni120), что делает его универсальным решением для любых применений без необходимости использования внешних преобразователей. Программируемый ток возбуждения для RTD позволяет оптимизировать измерения для минимизации самонагрева датчика (малый ток) или для работы с длинными линиями связи (большой ток).

Уникальной особенностью модуля BENTLY 136483-01 является расширенная диагностика цепей датчиков. Модуль не только обнаруживает обрыв и короткое замыкание, но и способен диагностировать деградацию изоляции термопары (снижение сопротивления изоляции относительно "земли"), что является ранним признаком приближающегося отказа датчика в условиях высоких температур и агрессивных сред. Эта функция позволяет проводить профилактическую замену датчиков до того, как отказ приведет к ложному срабатыванию защиты.

Модуль 3500/61 поддерживает программную фильтрацию с настраиваемыми параметрами (частота среза, порядок фильтра), что позволяет эффективно подавлять промышленные помехи (50/60 Гц) и высокочастотные наводки, не внося при этом значительных задержек в измерительный тракт. Это особенно важно при использовании модуля в системах защиты с быстрым временем реакции.

В отличие от стандартной версии, модуль 136483-01 имеет улучшенную гальваническую развязку между каналами (500 В AC), что исключает взаимное влияние каналов при пробоях во внешних цепях и позволяет подключать датчики, находящиеся под разными потенциалами, без риска повреждения модуля. Четыре программируемых уставки на канал (два предупредительных и два аварийных уровня) позволяют реализовать многоступенчатую защиту с различными действиями при достижении разных температур.

Области применения и примеры использования

BENTLY 136483-01 3500/61 применяется на объектах, где требуется высокоточный контроль температуры критических узлов вращающегося оборудования в составе единой системы защиты:

• Энергетика (тепловая и атомная): Мониторинг температуры вкладышей подшипников паровых и газовых турбин, контроль температуры масла на сливе, измерение температуры обмоток статора турбогенераторов, мониторинг температуры питательных насосов, дымососов и вентиляторов градирен. На АЭС модули 136483-01 используются для контроля температуры главных циркуляционных насосов (ГЦН) и систем безопасности.

• Нефтегазовая промышленность: Контроль температуры подшипников газоперекачивающих агрегатов (ГПА) на компрессорных станциях, мониторинг температуры нагнетания центробежных компрессоров (до 200°C), измерение температуры уплотнений насосного оборудования на нефтеперекачивающих станциях, контроль температуры газа на выходе компрессора.

• Нефтехимия и химическая промышленность: Мониторинг температуры подшипников компрессоров синтез-газа, этилена и пропилена, контроль температуры реакционных зон вблизи вращающегося оборудования, измерение температуры в центрифугах и сепараторах.

• Газовая промышленность (СПГ): Контроль температуры подшипников компрессоров низкого и высокого давления на заводах по сжижению природного газа, мониторинг температуры в криогенных насосах.

• Металлургия: Мониторинг температуры подшипников прокатных станов, контроль температуры охлаждающей жидкости в мощных электродвигателях, измерение температуры дымососов и компрессорного оборудования.

• Целлюлозно-бумажная промышленность: Контроль температуры подшипников бумагоделательных машин, сушильных цилиндров и каландров.

• Пример: На Запорожской АЭС модули 136483-01 от BENTLY используются для мониторинга температуры подшипников главных циркуляционных насосов (ГЦН) энергоблоков с реакторами ВВЭР-1000. Высокая точность и надежность измерений модулей BENTLY 3500/61 в сочетании с расширенной диагностикой цепей датчиков позволяют персоналу станции своевременно выявлять начинающиеся дефекты подшипников и планировать ремонтные работы без риска внезапного отказа ответственного оборудования. Благодаря 16-битному разрешению, удается отслеживать изменения температуры в десятые доли градуса, что дает возможность раннего обнаружения проблем с подачей масла или повышенного трения.

Сравнение с конкурентами

Основными конкурентами BENTLY 136483-01 3500/61 являются модули мониторинга температуры Emerson CSI 6500 (серия 6500 ATG с опциями TI) и GE (модули температуры для систем 3300 и современных решений). Однако, 136483-01 от BENTLY выгодно отличается более высокой точностью измерений (16 бит против 14-15 бит у конкурентов), расширенным набором поддерживаемых типов датчиков и уникальной функцией диагностики деградации изоляции термопар.

В отличие от универсальных модулей ввода температуры Siemens (например, SM331 AI 8xTC) или ABB, которые требуют программирования логики защит в контроллере и имеют задержки на цикл сканирования ПЛК (типично 100-500 мс), модуль BENTLY 3500/61 работает автономно, обеспечивая аппаратное сравнение с уставками и выдачу сигналов тревоги непосредственно на релейные модули 3500/33 или 3500/34 за время менее 200 мс от момента изменения температуры.

По сравнению со специализированными контроллерами температуры (например, Watlow или Omron), использование 136483-01 в составе системы 3500 обеспечивает полную синхронизацию данных температуры с данными вибрации (3500/42M) и оборотов (3500/50) по времени, что критически важно для достоверного анализа причин аварийных ситуаций и построения комплексных диагностических моделей "температура-вибрация-нагрузка".

По сравнению с версией 127610-01 (стандартный модуль температуры), модификация 136483-01 предлагает более высокое разрешение (16 бит против 14 бит), расширенную диагностику, улучшенную гальваническую развязку и более широкий набор поддерживаемых типов датчиков, что делает ее предпочтительным выбором для наиболее ответственных применений, где требуется максимальная точность и надежность.

Рекомендации по выбору и меры предосторожности

При выборе BENTLY 136483-01 3500/61 убедитесь, что версия прошивки модуля совместима с версией каркаса и установленных модулей связи (3500/20, 3500/22M) и релейных модулей (3500/33, 3500/34). Также обратите внимание на необходимость заказа соответствующих клеммных блоков (TDI), поддерживающих требуемый тип подключения датчиков (термопары, RTD, унифицированные сигналы).

При конфигурировании 136483-01 от BENTLY строго соблюдайте правильность выбора типа датчика для каждого канала и метода компенсации холодного спая. Для термопар используйте только компенсационные провода, соответствующие типу термопары, и обеспечьте надежное соединение на клеммном блоке модуля BENTLY 3500/61. Для RTD обязательно используйте 3-проводное или 4-проводное подключение для исключения влияния сопротивления линии на точность измерения, особенно при длинных линиях связи (более 50 метров).

При использовании внешних шунтирующих резисторов для подключения датчиков с токовым выходом 4-20 мА применяйте только прецизионные резисторы с допуском не хуже 0.1% и низким температурным коэффициентом (TCR < 25 ppm/°C) для обеспечения заявленной точности измерений.

Монтаж модуля 136483-01 должен выполняться при отключенном питании каркаса (за исключением случаев использования функции горячей замены, если она поддерживается версией каркаса). Прокладывайте линии связи от термопар и RTD отдельно от силовых кабелей и кабелей питания для исключения наводок, способных исказить результаты измерений. Используйте экранированные кабели с заземлением экрана с одной стороны (со стороны каркаса).

При программировании уставок срабатывания (ALERT и DANGER) обязательно учитывайте технологические допуски, инерционность датчиков и рекомендации завода-изготовителя оборудования. Для критических температурных параметров (подшипники турбин, обмотки генераторов) рекомендуется использовать резервирование с двумя независимыми датчиками и настраивать логику срабатывания реле по схеме "2 из 2" или "1 из 2" для исключения ложных остановов при отказе одного датчика.

Периодически (не реже одного раза в год) проверяйте правильность калибровки модуля 136483-01 от BENTLY с использованием прецизионного калибратора температуры (например, Fluke 724 или аналогичного), особенно для каналов, задействованных в цепях противоаварийной защиты. Также контролируйте качество сигналов с датчиков через диагностические функции модуля для выявления признаков деградации датчиков или кабелей (дрейф сопротивления изоляции, увеличение шумов).

При эксплуатации в условиях высоких температур окружающей среды (выше +50°C) обеспечьте дополнительную вентиляцию шкафа управления для отвода тепла от модулей. Все работы по настройке, калибровке и замене модуля должны выполняться квалифицированным персоналом, сертифицированным Bently Nevada и имеющим опыт работы с системами температурного мониторинга и защиты вращающегося оборудования.
