Обзор продукта

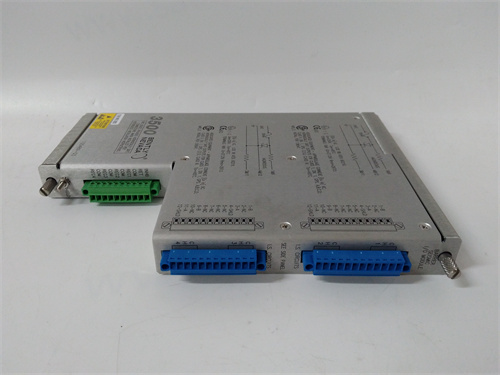

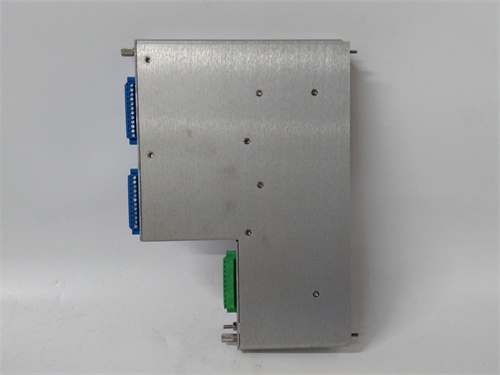

BENTLY 135489-03 3500/15 представляет собой высоконадежный модуль питания с расширенным диапазоном входных напряжений, разработанный специально для каркасов систем мониторинга состояния вращающегося оборудования серии 3500 от Bently Nevada. Данный модуль является модификацией стандартного блока питания 3500/15, оптимизированной для работы в условиях нестабильного электропитания или для использования в странах с нестандартными параметрами электрических сетей. 135489-03 от BENTLY относится к семейству блоков питания 3500/15 и предназначен для установки в стандартные 19-дюймовые каркасы, обеспечивая стабилизированным питанием все модули мониторинга, связи и релейные модули системы. Архитектура BENTLY 135489-03 3500/15 построена по принципу двойного резервирования (горячего резерва), что позволяет устанавливать два модуля питания в один каркас для обеспечения бесперебойной работы системы мониторинга при отказе одного из них, что критически важно для непрерывных производств. Благодаря расширенному диапазону входных напряжений, модуль питания 135489-03 гарантирует стабильность выходных напряжений даже при значительных колебаниях питающей сети, что особенно важно для удаленных объектов с нестабильным электроснабжением (буровые платформы, вахтовые поселки, компрессорные станции в отдаленных районах). Возможность горячей замены модуля 3500/15 без отключения нагрузки обеспечивает максимальную готовность системы к выполнению функций противоаварийной защиты.

Технические характеристики (Параметры)

• Тип модуля: Модуль питания (Power Supply) для каркаса 3500 с расширенным диапазоном

• Совместимость: Только для каркасов 3500 (19" стойка Bently Nevada)

• Входное напряжение (расширенный диапазон):

• 88-264 В AC (переменный ток), 47-63 Гц

• 88-300 В DC (постоянный ток)

• Выходные напряжения:

• +5 В DC ±2% (для цифровых схем, ток до 10 А)

• +15 В DC ±3% (для аналоговых схем, ток до 2 А)

• -15 В DC ±3% (для аналоговых схем, ток до 1 А)

• +24 В DC ±5% (для релейных модулей и внешних цепей, ток до 2 А)

• Выходная мощность: 120 Вт (суммарная по всем выходам) - увеличена по сравнению со стандартной версией

• Количество фаз: Однофазное исполнение

• Режимы работы:

• Одиночный (один источник питания)

• Резервированный 1+1 (два источника с автоматическим переключением при отказе)

• Защиты:

• От перегрузки по току (с автоматическим восстановлением)

• От короткого замыкания (hiccup mode)

• От перенапряжения на выходах (OVP - Over Voltage Protection)

• От пониженного/повышенного входного напряжения (UVP/OVP на входе)

• От перегрева (термическая защита с автоматическим восстановлением)

• Индикация: Светодиодная индикация наличия входного питания (PWR), готовности выходных напряжений (OK), индикация отказа (FAIL)

• Диагностика: Встроенная схема самодиагностики с выдачей сигнала "Power Supply OK" на системную шину для передачи на коммуникационные модули (3500/20, 3500/22M)

• Охлаждение: Естественное конвекционное (без вентилятора), оптимизированный радиатор для расширенного температурного диапазона

• Гальваническая развязка: 1500 В AC (вход/выход), 500 В AC (выход/корпус)

• Коэффициент полезного действия (КПД): > 82% при полной нагрузке

• Время удержания (Hold-up time): > 30 мс при номинальной нагрузке (время работы при пропадании входного питания)

• Степень защиты корпуса: IP00 (для монтажа в шкафу)

• Рабочая температура: От -30°C до +70°C (расширенный диапазон)

• Температура хранения: От -40°C до +85°C

• Относительная влажность: 5-95% без конденсации

• Виброустойчивость: Соответствует IEC 68-2-6 (5-100 Гц, 2 g)

• Габаритные размеры: Соответствует стандартному слоту каркаса 3500 (ширина 25 мм)

• Вес: 0.9 кг (приблизительно)

Преимущества и особенности

Главное преимущество BENTLY 135489-03 3500/15 заключается в его расширенном диапазоне входных напряжений и повышенной выходной мощности по сравнению со стандартными модулями питания серии 3500. Модуль способен работать при напряжении от 88 до 264 В переменного тока и от 88 до 300 В постоянного тока, что делает его идеальным решением для объектов с нестабильным электроснабжением, резкими скачками напряжения или использованием резервных источников питания (дизель-генераторов, аккумуляторных батарей) без дополнительных стабилизаторов.

135489-03 от BENTLY поддерживает режим резервирования по схеме "горячий резерв" (1+1) с автоматическим и мгновенным переключением. При установке двух модулей питания в соседние слоты каркаса они автоматически распределяют нагрузку, а в случае отказа одного из них второй мгновенно (за время менее 1 мс) берет на себя 100% нагрузки без какого-либо прерывания питания системы мониторинга и, следовательно, без потери функций защиты. Сигнализация отказа через встроенную диагностику информирует оператора о необходимости замены неисправного блока.

Уникальной особенностью модуля BENTLY 135489-03 является улучшенная схема защиты от перенапряжений и перегрузок, соответствующая самым строгим требованиям к системам безопасности (SIL). Встроенные схемы защиты срабатывают за микросекунды, надежно изолируя неисправный модуль от шины каркаса без влияния на работу остальной системы. Расширенный рабочий температурный диапазон (от -30°C до +70°C) позволяет использовать модуль в неотапливаемых помещениях, на открытых площадках и в регионах с экстремальным климатом без риска отказа из-за перегрева или замерзания.

Модуль 3500/15 в версии 135489-03 обладает улучшенными характеристиками по времени удержания (Hold-up time) - более 30 миллисекунд. Это означает, что при кратковременном пропадании питающего напряжения (до 30 мс) модуль продолжает выдавать стабилизированные выходные напряжения без каких-либо провалов, что исключает сброс конфигурации модулей мониторинга (3500/42M, 3500/61, 3500/50) и предотвращает ложные срабатывания защит.

Встроенная схема самодиагностики непрерывно контролирует все выходные напряжения и токи, температуру внутри модуля, а также исправность цепей защиты. При выходе любого параметра за допустимые пределы формируется сигнал тревоги, передаваемый на коммуникационные модули (3500/20 или 3500/22M) для последующей индикации в системе управления верхнего уровня и регистрации в журнале событий.

Области применения и примеры использования

BENTLY 135489-03 3500/15 применяется во всех системах мониторинга серии 3500, установленных на критически важных объектах, особенно в сложных условиях эксплуатации:

• Нефтегазовая промышленность (удаленные объекты): Питание систем защиты газоперекачивающих агрегатов (ГПА) на компрессорных станциях, расположенных в отдаленных районах Крайнего Севера, в Сибири и на Дальнем Востоке, где качество электроснабжения часто нестабильно, а температуры опускаются ниже -50°C. Модуль 135489-03 обеспечивает надежную работу даже при питании от передвижных дизель-генераторов.

• Морские нефтегазовые платформы: Электроснабжение систем мониторинга всего вращающегося оборудования на шельфовых платформах в условиях качки, вибраций, высокой влажности и соленого тумана, где требования к надежности максимальны.

• Энергетика (гидроэлектростанции): Питание систем виброконтроля гидротурбин, где возможны значительные колебания частоты и напряжения сети при сбросах нагрузки.

• Нефтепереработка и нефтехимия: Питание систем защиты компрессоров и насосов на установках, расположенных во взрывоопасных зонах, с питанием от систем бесперебойного питания (UPS) с неидеальной синусоидой.

• Горнодобывающая промышленность (карьеры): Электроснабжение систем мониторинга мощных экскаваторов, дробилок и конвейеров, работающих в условиях сильной запыленности и перепадов температур.

• Транспортировка нефти и газа: Питание систем мониторинга насосного оборудования на нефтеперекачивающих станциях, расположенных вдоль трасс магистральных нефтепроводов, где качество электроснабжения может быть нестабильным из-за большой протяженности линий электропередач.

• Пример: На компрессорной станции "Бованенково" (полуостров Ямал, Заполярье) модули питания 135489-03 от BENTLY установлены во всех каркасах систем мониторинга газоперекачивающих агрегатов. Работа в условиях экстремально низких температур (до -55°C) и нестабильного электроснабжения от местной электростанции предъявляет повышенные требования к блокам питания. Модули BENTLY 3500/15 версии 135489-03 успешно эксплуатируются уже более 5 лет, обеспечивая бесперебойное питание систем защиты и мониторинга, и ни разу не стали причиной отказа или ложного срабатывания системы. Расширенный диапазон входных напряжений позволил избежать проблем при просадках напряжения в пиковые нагрузки поселка.

Сравнение с конкурентами

Прямыми аналогами BENTLY 135489-03 3500/15 на рынке являются блоки питания для систем мониторинга Emerson CSI 6500 (серия 6500-PS с расширенным диапазоном) и GE (источники питания для систем 3300 и современных решений). Однако, модуль 135489-03 от BENTLY выгодно отличается более высокими показателями надежности (наработка на отказ более 150 000 часов), лучшими характеристиками по времени удержания (30 мс против 20 мс у конкурентов) и более широким рабочим температурным диапазоном (-30°C до +70°C).

В отличие от стандартных промышленных блоков питания PULS, Mean Well или Siemens SITOP, которые часто используются для питания шкафов автоматизации, модуль BENTLY 3500/15 имеет специализированную конструкцию с креплением непосредственно в каркас 3500, исключающую необходимость в дополнительных проводах, клеммниках и монтажных работах. Он также обладает встроенным интерфейсом диагностики по системной шине, передающим информацию о состоянии питания всем модулям каркаса и на верхний уровень АСУ ТП, что невозможно при использовании универсальных блоков питания.

По сравнению с резервированными решениями на основе внешних модулей резервирования (например, PULS YR80.242 или Siemens 6EP1961-2BA00), встроенная схема резервирования модулей 135489-03 обеспечивает практически мгновенное переключение при отказе (единицы микросекунд) по сравнению с миллисекундами у внешних диодных развязывающих модулей. Это исключает даже кратковременные провалы напряжения, способные вызвать сброс конфигурации модулей мониторинга или ложные срабатывания защит, что критически важно для систем непрерывного производства.

По сравнению с версией 130539-30 (стандартный модуль питания), модификация 135489-03 предлагает увеличенную выходную мощность (120 Вт против 100 Вт) и расширенный рабочий температурный диапазон, что делает ее предпочтительным выбором для тяжелых условий эксплуатации и для каркасов с большим количеством модулей.

Рекомендации по выбору и меры предосторожности

При выборе BENTLY 135489-03 3500/15 убедитесь, что данный модуль совместим с имеющимся каркасом 3500 по версии бэкплейна (задней панели). Модуль требует каркаса с поддержкой расширенного диапазона питания, но обычно обратно совместим со всеми версиями каркасов. При заказе уточняйте код модификации - 135489-03 именно для расширенного диапазона AC/DC.

Для обеспечения максимальной надежности системы мониторинга настоятельно рекомендуется устанавливать два модуля питания 135489-03 от BENTLY в режиме резервирования 1+1. При этом подключайте входное питание каждого модуля от независимых источников (например, от разных секций щита питания, от разных UPS или от разных фидеров), чтобы исключить полное обесточивание системы при отказе одного вводного автомата или при коротком замыкании в одной из питающих линий.

При монтаже модуля BENTLY 3500/15 строго соблюдайте полярность подключения входного напряжения (для версий DC) и надежно затягивайте винты клеммных соединителей с моментом затяжки, указанным в документации, для исключения нагрева и искрения в точках контакта. Сечение подключаемых проводов должно соответствовать потребляемому току (не менее 1.5 мм² для AC, 2.5 мм² для DC).

Убедитесь, что вентиляционные отверстия модуля не заблокированы соседними устройствами, кабельными каналами или посторонними предметами - для эффективного естественного охлаждения требуется свободная циркуляция воздуха. При установке в шкафы с ограниченным объемом обеспечьте общую вентиляцию шкафа.

Перед установкой или извлечением модуля 135489-03 обязательно используйте антистатический браслет для защиты чувствительных электронных компонентов от повреждения статическим электричеством. При эксплуатации в условиях повышенной запыленности (угольные шахты, цементные заводы, зернохранилища) рекомендуется периодически (не реже одного раза в 6 месяцев) продувать внутренности каркаса и модулей питания сжатым воздухом для удаления пыли, ухудшающей теплоотвод и снижающей надежность.

Контролируйте индикацию на лицевой панели модуля 135489-03 от BENTLY - зеленый светодиод OK должен гореть постоянно. Любое мигание, отсутствие свечения или изменение цвета сигнализирует о проблеме, требующей немедленного внимания обслуживающего персонала. При замене неисправного модуля используйте только оригинальные запасные части BENTLY 3500/15, так как использование неоригинальных аналогов может привести к некорректной работе всей системы мониторинга, потере резервирования и, в конечном итоге, к аварийной остановке защищаемого оборудования.

При длительном хранении модулей питания (более года) рекомендуется производить тренировку (формовку) электролитических конденсаторов путем подключения модуля к сети на 1-2 часа без нагрузки перед установкой в каркас. Все работы по монтажу, замене и техническому обслуживанию модулей должны выполняться квалифицированным электротехническим персоналом, прошедшим обучение по работе с оборудованием Bently Nevada и имеющим соответствующие допуски по электробезопасности.
