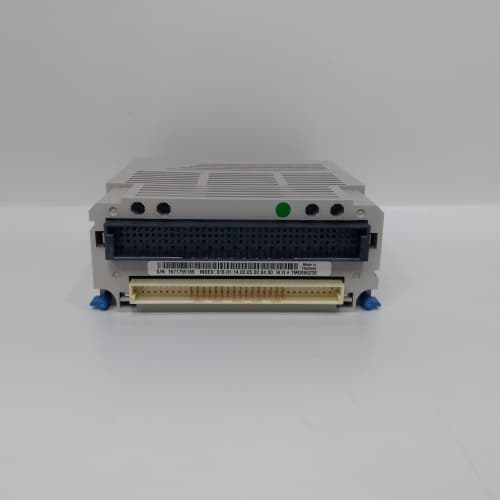

WESTINGHOUSE 1C31234G01 является аналоговым выходным модулем для системы автоматизации Westinghouse Ovation, предназначенным для преобразования цифровых сигналов контроллера в аналоговые (ток или напряжение) для управления исполнительными механизмами (клапаны, регуляторы, насосы). Этот модуль является ключевым компонентом для интеграции цифровых систем управления с аналоговым оборудованием, обеспечивая плавное и точное регулирование промышленных процессов. WESTINGHOUSE 1C31234G01 поддерживает до 8 независимых выходных каналов с настраиваемыми диапазонами (4–20 мА, 0–10 V), что делает его универсальным для различных типов исполнительных устройств. Благодаря высокой точности преобразования WESTINGHOUSE 1C31234G01 гарантирует стабильную работу оборудования, даже при изменении внешних условий (например, температуры или напряжения питания). Кроме того, WESTINGHOUSE 1C31234G01 оснащен встроенной диагностикой каналов, которая выявляет обрывы или короткие замыкания в цепи исполнительных механизмов, предотвращая аварийные ситуации и снижая время простоев.
- Производитель: Westinghouse Electric Corporation
- Модель: 1C31234G01
- Тип: Аналоговый выходной модуль для системы Ovation
- Количество каналов: 8 независимых выходных каналов
- Диапазоны выходных сигналов: 4–20 мА (текущий), 0–10 V (напряженной) (настраиваемые по каналу)
- Точность преобразования: ±0.1% от полного диапазона
- Разрешение АЦП: 16 бит
- Максимальный нагрузочный ток: 500 мА на канал (для 4–20 мА)
- Максимальное нагрузочное сопротивление: 1000 Ω (для 4–20 мА), 5 kΩ (для 0–10 V)
- Питание: 24 V DC (±10%)
- Рабочая температура: -40 °C до +70 °C
- Сертификации: UL, CE, ATEX (зона 2), IEC 61508 (SIL 2)
- Размеры: 200 x 150 x 60 мм
- Монтаж: В стойку Ovation (DIN-рейка совместим)
- Универсальность: WESTINGHOUSE 1C31234G01 поддерживает два основных типа аналоговых сигналов (ток и напряжение), что позволяет управлять любым исполнительным механизмом без дополнительных адаптеров.
- Высокая точность: Преобразование с точностью ±0.1% гарантирует плавное и точное регулирование процессов (например, открытие клапанов или скорость насосов), критично для химической и энергетической промышленности.
- Диагностика в реальном времени: WESTINGHOUSE 1C31234G01 контролирует состояние каждого выходного канала, выявляя обрывы, короткие замыкания или перегрузки, и сигнализирует операторам о проблемах до возникновения аварий.
- Совместимость с Ovation: Модуль полностью интегрируется с системой Westinghouse Ovation, включая программное обеспечение конфигурирования и диагностики, что упрощает монтаж и обслуживание.
- Надежность в экстремальных условиях: Работа в диапазоне температур -40 °C до +70 °C и защита от электромагнитных помех делают WESTINGHOUSE 1C31234G01 подходящим для эксплуатации в северных регионах и агрессивных промышленных средах.
- Энергетика: Управление клапанами и регуляторами на электростанциях (тепловых, гидроэлектростанциях). Кейс: WESTINGHOUSE 1C31234G01 был установлен на гидроэлектростанции в Красноярске, обеспечивая точное регулирование подачи воды в турбины и увеличивая эффективность генерации электроэнергии на 8%.
- Химическая промышленность: Управление исполнительными механизмами реакторов и теплообменников. Кейс: На химическом заводе в Нижнем Новгороде WESTINGHOUSE 1C31234G01 используется для регулирования клапанов подачи реактивов, что позволило снизить отклонения параметров процесса до ±0.5% и увеличить выход готового продукта на 12%.
- Нефтегазовая промышленность: Управление насосными установками и клапанами на месторождениях и трубопроводах. Кейс: На газовом месторождении в Якутии WESTINGHOUSE 1C31234G01 контролирует скорость насосов транспортировки газа, обеспечивая стабильность давления в трубопроводах и снижая риски утечек на 30%.
- Пищевая промышленность: Регулирование температуры и давления в линиях производства. Кейс: На предприятии по производству молочных продуктов в Москве WESTINGHOUSE 1C31234G01 управляет регуляторами температуры в пастеризаторах, соблюдая санитарные стандарты и снижая брак продукции на 20%.
- Выбор: WESTINGHOUSE 1C31234G01 рекомендуется для проектов с системой Westinghouse Ovation, требующих точного управления аналоговым оборудованием и поддержки диагностики выходных каналов. Оптимально для энергетики, химической и нефтегазовой промышленности.
- Предостережения:
- Монтаж и конфигурирование WESTINGHOUSE 1C31234G01 должен выполнять сертифицированный специалист Westinghouse, чтобы гарантировать правильную настройку диапазонов и совместимость с системой Ovation.
- Не подключайте нагрузки, превышающие максимальные значения токов или сопротивлений, указанные в технических параметрах, чтобы избежать повреждения модуля.
- Используйте экранированные кабели для подключения исполнительных механизмов, чтобы предотвратить электромагнитные помехи и снижение точности сигнала.
- Регулярно проводите калибровку WESTINGHOUSE 1C31234G01 (рекомендуется раз в 6 месяцев) для поддержания заявленной точности преобразования.
