Продукт: WESTINGHOUSE 1C31129G03

Ссылка на продукт: WESTINGHOUSE 1C31129G03 (Примечание: ссылка является примерной и ведет на общий буклет; точная техническая документация доступна через официальные каналы Westinghouse.)

Описание продукта

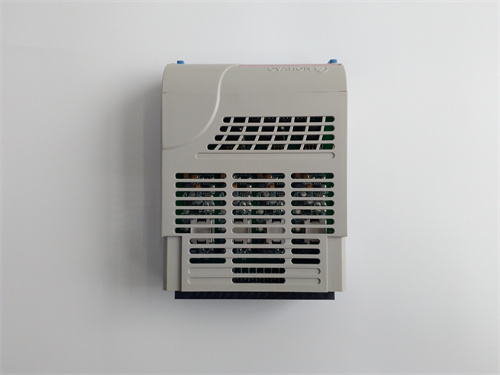

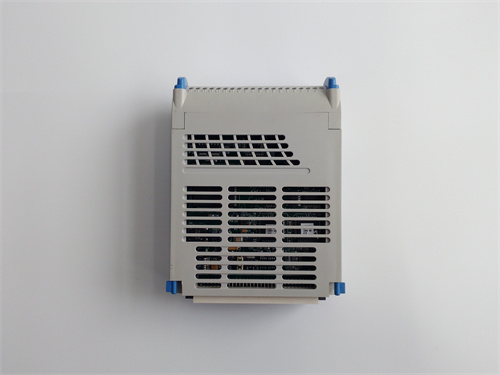

Модуль ввода-вывода WESTINGHOUSE 1C31129G03 является компонентом системы распределенного управления Ovation, предназначенным для интерфейса с полевыми устройствами. Этот модуль выполняет фундаментальную функцию преобразования сигналов: он принимает аналоговые или дискретные сигналы от датчиков и преобразователей, установленных на технологическом оборудовании, в цифровые данные для контроллера, а также преобразует управляющие команды контроллера в сигналы для исполнительных механизмов. Основное назначение модуля WESTINGHOUSE 1C31129G03 — обеспечение надежного, точного и гальванически развязанного канала связи между "цифровым миром" системы управления и "аналоговым миром" технологического процесса. Конструкция модуля предназначена для установки в стоечные модули ввода-вывода системы Ovation.

Параметры продукта

• Тип: Модуль ввода-вывода (I/O Module) для системы Ovation DCS.

• Спецификация каналов: Конкретная конфигурация (аналоговый вход AI, аналоговый выход AO, дискретный вход DI, дискретный выход DO) определяется по полному коду. 1C31129G03 может быть, например, 8-канальным аналоговым входным модулем.

• Тип сигнала (пример для AI):

• Аналоговые входы: Прием сигналов 4-20 мА, 0-10 В, или специализированных сигналов от термопар (TC) и термометров сопротивления (RTD).

• Дискретные входы: Прием сигналов 24 В DC, 48 В DC, 120 В AC (сухой контакт или активный уровень).

• Аналоговые/дискретные выходы: Соответствующие выходные сигналы для управления.

• Разрешение и точность: Высокое разрешение (например, 16-битное) и точность преобразования, критически важные для контурного регулирования.

• Изоляция: Гальваническая развязка между каждым каналом (или группами каналов) и внутренней шиной системы, а также между каналами. Это обеспечивает защиту от помех и безопасность.

• Диагностика: Встроенная диагностика обрыва петли (для токовых входов), короткого замыкания, превышения диапазона.

• Совместимость: Предназначен для установки в соответствующее шасси (carrier) модулей ввода-вывода Ovation I/O. Подключается к контроллеру Ovation через высокоскоростную внутреннюю шину.

• Индикация: Светодиодные индикаторы состояния для каждого канала (норма, ошибка, активность).

Преимущества и особенности
Главным преимуществом модуля WESTINGHOUSE 1C31129G03 является его надежность и точность, соответствующие стандартам систем управления критически важными объектами, такими как электростанции. Полная гальваническая развязка предотвращает распространение неисправностей из полевых цепей в систему управления и защищает от промышленных помех. Высокая плотность каналов и модульная конструкция позволяют эффективно использовать пространство в шкафу. Модуль поддерживает функцию "горячей замены", что позволяет производить его замену без остановки работы всего узла ввода-вывода и технологического процесса. Его интеграция в среду Ovation обеспечивает простую конфигурацию и мощные диагностические возможности на системном уровне.

Примеры применения в различных областях

• Энергетика (АЭС, ТЭС): Измерение температуры, давления, расхода теплоносителя; контроль положения клапанов и задвижек; управление приводами регулирующих органов.

• Нефтегазовая промышленность: Мониторинг и регулирование параметров в технологических колоннах, реакторах, системах трубопроводов.

• Крупные промышленные объекты: Управление и контроль непрерывных технологических процессов в химической, металлургической, целлюлозно-бумажной отраслях.

• Системы водоподготовки: Контроль уровня, расхода, давления и управление насосами и клапанами.

Сравнение с аналогами конкурентов
Прямыми аналогами модуля WESTINGHOUSE 1C31129G03 являются модули ввода-вывода других производителей DCS: Emerson Ovation I/O Modules, Siemens SIMATIC PCS 7 ET 200M I/O, Honeywell Experion FIO/AIO Modules. Модули Ovation, включая 1C31129G03, конкурируют за счет репутации, созданной в атомной энергетике, где требования к сертификации, качеству и долгосрочной (40+ лет) поддержке максимально высоки. Их архитектура часто оптимизирована для максимальной отказоустойчивости и простоты обслуживания.

Рекомендации по выбору и меры предосторожности

1. Точная идентификация типа модуля: По коду 1C31129G03 необходимо точно определить тип (AI/AO/DI/DO), количество каналов, диапазоны сигналов. Это основа для проектирования.

2. Проверка совместимости с шасси (carrier): Убедитесь, что модуль совместим с моделью шасси Ovation I/O, в которое он будет установлен. Разные поколения модулей могут требовать разных шасси.

3. Правильное подключение и заземление: Для аналоговых сигналов, особенно низкоуровневых (термопары), обязательно используйте экранированные кабели и правильную схему заземления экрана (обычно в одной точке на стороне системы). Разделяйте силовые и сигнальные цепи.

4. Конфигурация в среде Ovation: После установки модуль должен быть корректно сконфигурирован в инструментарии Ovation Developer Studio: задан тип сигнала, диапазоны, инженерные единицы, параметры фильтрации.

5. Резервирование критических каналов: Для особо важных измерений или управляющих сигналов рассмотрите возможность использования резервированных модулей ввода-вывода или резервирования на уровне контроллера.
