Параметры и характеристики

Модель: 3500/05-01-01-00-00-01

Тип: модуль рамочного интерфейса (RIM) или рама системы

Интерфейс:

Последовательный интерфейс RS-232 (передняя панель), с максимальным коэффициентом 38,4 к и кабелем длиной до 30 м

Последовательный интерфейс RS-422 (модуль ввода-вывода), коэффициент портера — 38,4 к, протяжённость кабеля — 1200m

Светодиодный индикатор:

Ок светод: сверкает, когда модуль фреймворка функционирует нормально

TX/RX светодиод: сверкает, когда RIM взаимодействует с другими модулями в фреймворке 3500

Тм светодиод: блестящее, когда 3500 фреймворк в режиме удвоения сигнализации

CONFIG OK LED: сверкает, когда 3500 фреймворк в правильном групповом состоянии

Размер и вес

Размер:

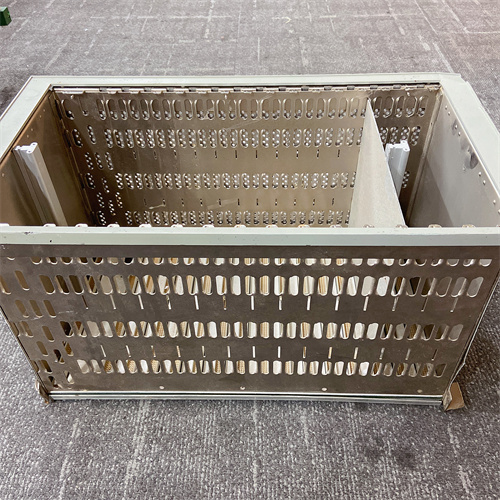

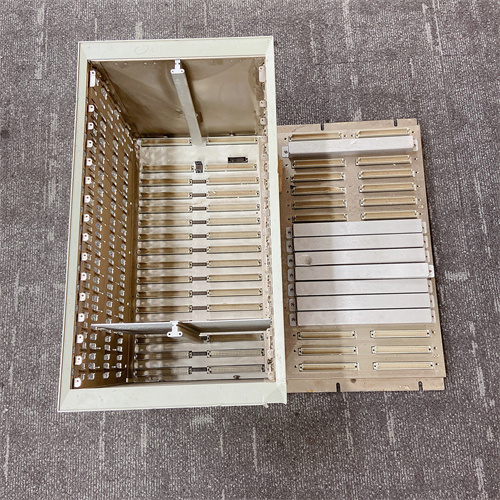

Если бы это была системная рама, полноразмерная рама была бы 19 дюймов EIA, с 14 слоями модуля

Детали размера (длина x, ширина x) : 48,26 см, x 34,92 см, x 26,59 см (относится только к 3500/ 05/0102 -00-00-01, но, возможно, в качестве рекомендации)

Вес:

Вес груза составляет 4,5 кг (только для 3500/ 050102 -00-00-01, но, возможно, для сравнения)

Вес 3500/ 05/0101 -00-00- 00-01 не был определён непосредственно, и требуется справочник по продуктам или контакт с производителем.

сер

Серия 3500/05 принадлежит Bently Nevada

характеристик

Базовый интерфейс: в качестве базового интерфейса для 3500 фреймворков поддерживается патентное соглашение о создании рамочного группового состояния и передачи информации

Коммуникационная способность: соединение с совместимыми процессорами бентли (например, TDXnet, TDIX и DDIX) поддерживает несколько 3500 фреймвоков для связи с программным обеспечением 3500 в цепной связи

Настройки шаблонов: с RUN-образным и PROGRAM-образным, используемым соответственно для нормальных операций и удаленных/локальных групповых состояний

Модульный дизайн: удобный для установки и конфигурации различных модулей для удовлетворения различных потребностей в применении

рол

Фреймвочный интерфейс: как модуль интерфейса для 3500 фреймворков, он предоставляет базовые функции интерфейса и возможности связи

System classic: поддерживает групповое состояние фреймвоков 3500, обеспечивая корректное и нормальное функционирование системы

Сбор данных: подключение к хостику через интерфейсы RS-232 и RS-422 для сбора данных и создания состояния фреймворка

Система мониторинга: реализация функций мониторинга совместно с другими модулями в рамках системы мониторинга состояния машины
