Обзор продукта

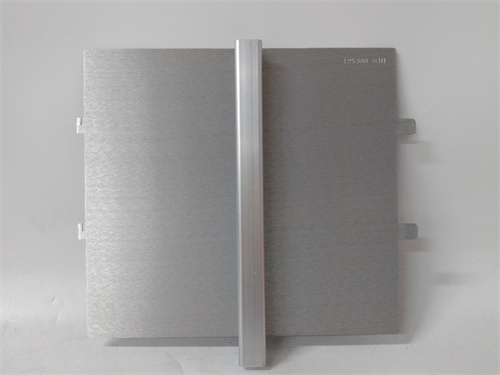

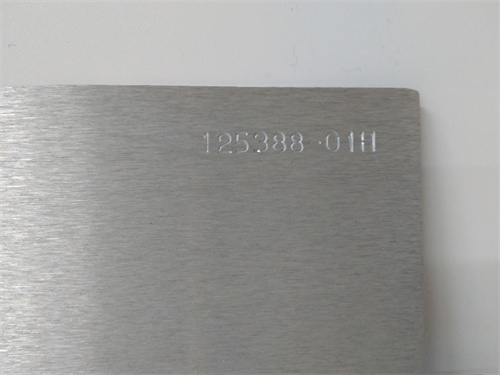

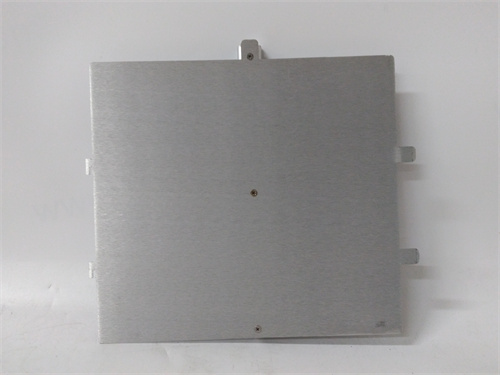

BENTLY 125388-01 3500/33 представляет собой 16-канальный модуль релейного вывода, входящий в состав систем мониторинга состояния вращающегося оборудования серии 3500 от Bently Nevada. Данный модуль является ключевым компонентом для реализации функций противоаварийной защиты, обеспечивая коммутацию цепей сигнализации и останова технологического оборудования. 125388-01 от BENTLY разработан для совместной работы с модулями мониторинга вибрации, положения и температуры в общем каркасе 3500. Архитектура BENTLY 125388-01 3500/33 позволяет программно конфигурировать каждый канал на срабатывание по любому комбинированному условию от других модулей системы. Благодаря своей высокой надежности и гальванической развязке, релейный модуль 125388-01 обеспечивает безопасную интеграцию системы мониторинга с цепями управления и защит ПЛК верхнего уровня. Возможность "горячей замены" модуля 3500/33 без отключения питания каркаса делает его незаменимым в непрерывных производствах.

Технические характеристики (Параметры)

• Тип модуля: 16-канальный модуль релейных выходов

• Совместимость: Только для каркаса 3500 (19" стойка Bently Nevada)

• Количество каналов: 16 независимых реле (форм-фактор C)

• Тип контактов: Перекидные (SPDT — один нормально замкнутый, один нормально разомкнутый)

• Коммутируемое напряжение/ток:

• Максимум 250 В AC / 30 В DC

• Максимальный ток 5 А (при активной нагрузке)

• Минимальная коммутируемая нагрузка: 100 мА при 5 В DC

• Конфигурирование: Программируемое через ПО (каждое реле может быть настроено на срабатывание от одного или комбинации каналов мониторов)

• Гальваническая развязка: 1500 В AC (между цепями реле и внутренней логикой модуля)

• Индикация: Светодиодная индикация состояния каждого реле (активировано/деактивировано)

• Время срабатывания: Типично 10 мс

• Степень защиты корпуса: IP00 (для монтажа в шкафу)

• Рабочая температура: От 0°C до +60°C

• Напряжение питания: От шины каркаса 3500 (потребление 10 Вт)

Преимущества и особенности

Главное преимущество BENTLY 125388-01 3500/33 заключается в его исключительной гибкости при построении логики защит. В отличие от простых повторителей сигналов тревоги, данный модуль позволяет создавать сложные многовходовые условия срабатывания, например, "голосование 2 из 3" (2oo3) для критических параметров. 125388-01 от BENTLY поддерживает функцию "блокировки" (Latching), при которой реле остается во включенном состоянии даже после исчезновения аварийного сигнала до ручного квитирования оператором. Уникальной особенностью модуля BENTLY 125388-01 является возможность разделения 16 каналов на независимые группы с различными уровнями доступа и приоритетами. Встроенная диагностика 3500/33 непрерывно контролирует целостность катушек реле и цепей управления, сигнализируя о любых неисправностях через систему мониторинга. Надежные клеммные соединители модуля 125388-01 обеспечивают виброустойчивый контакт, исключающий ложные срабатывания защит.

Области применения и примеры использования

BENTLY 125388-01 3500/33 широко используется в системах защиты критически важного вращающегося оборудования, где требуется надежная коммутация цепей останова:

• Нефтегазовая промышленность: Выдача сигналов на останов газоперекачивающих агрегатов (ГПА) при превышении вибрации, управление звуковой и световой сигнализацией на компрессорных станциях.

• Энергетика: Коммутация цепей сброса нагрузки и останова паровых турбин на ТЭС и АЭС, включение аварийных маслонасосов при потере давления.

• Нефтехимия: Сигнализация загазованности и останов компрессоров при превышении допустимых уровней вибрации и температуры.

• Горнодобывающая промышленность: Управление цепями отключения мощных вентиляторов главного проветривания и конвейерных линий.

• Пример: На газопроводе "Сила Сибири" модуль 125388-01 от BENTLY использован для реализации схемы противоаварийной защиты газоперекачивающего агрегата. При превышении вибрации подшипника выше 3-го уровня опасности, реле модуля BENTLY 3500/33 напрямую коммутирует цепь отключения главного двигателя, минуя ПЛК, что сокращает время останова до 50 миллисекунд и предотвращает разрушение оборудования.

Сравнение с конкурентами

На рынке модулей релейного вывода для систем вибромониторинга основными конкурентами BENTLY 125388-01 3500/33 являются модули Emerson CSI 6500 (релейные платы) и GE (старые серии 3300). Главное отличие 125388-01 от BENTLY — интеграция на уровне "backplane" каркаса 3500, что позволяет ему получать данные непосредственно от модулей мониторинга без задержек, вносимых сетевыми протоколами. В отличие от универсальных релейных модулей Siemens (например, SM322) или ABB, которые требуют программирования логики в ПЛК и имеют задержки на цикл сканирования, BENTLY 3500/33 работает автономно и аппаратно, обеспечивая время реакции менее 20 мс. Высокая коммутационная способность контактов (5А) модуля 125388-01 позволяет коммутировать мощные цепи управления напрямую, без промежуточных контакторов, что упрощает схемы подключения.

Рекомендации по выбору и меры предосторожности

При выборе BENTLY 125388-01 3500/33 убедитесь, что версия прошивки модуля совместима с версией каркаса и установленных модулей мониторинга (например, 3500/42M). Обратите внимание на необходимость заказа дополнительных клеммных блоков (TDI) для подключения внешних цепей. При конфигурировании 125388-01 от BENTLY строго соблюдайте логику построения защит — ошибочное назначение реле на критический параметр может привести к ложным остановам. Монтаж модуля BENTLY 3500/33 должен выполняться при отключенном питании каркаса (за исключением случаев использования функции горячей замены). Для коммутации индуктивных нагрузок (катушки контакторов, соленоиды) обязательно используйте искрогасящие цепочки (RC-цепи или диоды) параллельно нагрузке, чтобы продлить срок службы контактов реле 125388-01. Сечение подключаемых проводов должно соответствовать номиналу тока и типу клеммника. Все работы по настройке и замене модуля должны выполняться квалифицированным персоналом, аттестованным Bently Nevada.
