Обзор продукта

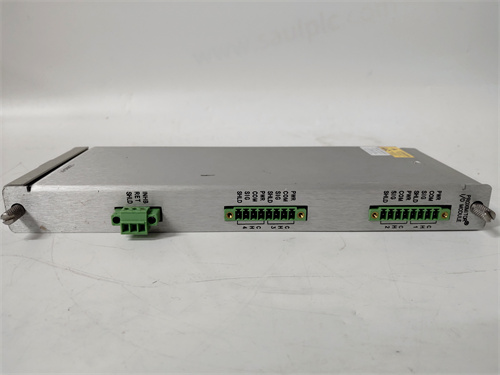

Bently Nevada 125680-01 3500/20 представляет собой интерфейсный модуль связи, предназначенный для интеграции систем мониторинга состояния вращающегося оборудования серии 3500 с распределенными системами управления (DCS) и ПЛК верхнего уровня. Данный модуль является "шлюзом" между каркасом мониторов Bently Nevada и сетями автоматизации предприятия, обеспечивая передачу данных о вибрации, температуре, оборотах и состоянии защит. 125680-01 от Bently Nevada поддерживает протокол Modbus RTU по последовательным линиям RS-232/RS-485, что делает его универсальным решением для интеграции с оборудованием любых производителей. Архитектура Bently Nevada 125680-01 3500/20 позволяет одновременно обслуживать до двух независимых последовательных портов с различными настройками. Благодаря своей надежности и простоте конфигурирования, модуль связи 125680-01 является стандартом де-факто для сбора данных с систем защиты турбин и компрессоров. Возможность горячей замены модуля 3500/20 без остановки мониторинга критически важна для непрерывных производств.

Технические характеристики (Параметры)

• Тип модуля: Интерфейсный модуль связи (Communication Gateway)

• Совместимость: Только для каркаса 3500 (19" стойка Bently Nevada)

• Поддерживаемые протоколы: Modbus RTU (Master/Slave)

• Физические интерфейсы:

• Порт 1: RS-232 (DB9 разъем)

• Порт 2: RS-485 (витая пара, клеммный соединитель)

• Скорость передачи данных: От 1200 до 38400 бит/с (конфигурируемая)

• Формат данных: 8 бит данных, 1 стоповый бит, без четности / с четностью (настраивается)

• Режимы работы: RTU (Remote Terminal Unit) режим

• Количество подключаемых устройств: До 32 устройств в сети RS-485 (в режиме Slave)

• Объем передаваемых данных: Все динамические и статические данные с модулей мониторинга в каркасе

• Индикация: Светодиодная индикация питания, активности портов и состояния связи

• Конфигурирование: Через ПО (программатор с интерфейсом RS-232)

• Диагностика: Встроенные функции самодиагностики, индикация ошибок связи

• Память: Энергонезависимая память для хранения конфигурации

• Степень защиты корпуса: IP00 (для монтажа в шкафу)

• Рабочая температура: От 0°C до +60°C

• Напряжение питания: От шины каркаса 3500 (потребление 5 Вт)

Преимущества и особенности

Главное преимущество Bently Nevada 125680-01 3500/20 заключается в его способности выступать в роли как ведущего (Master), так и ведомого (Slave) устройства Modbus. Это позволяет гибко интегрировать систему мониторинга в любую архитектуру АСУ ТП — модуль может либо опрашивать другие устройства, либо предоставлять данные по запросу контроллера верхнего уровня. 125680-01 от Bently Nevada автоматически формирует карту регистров Modbus, отображая все измеряемые параметры (размах вибрации, СКЗ, фазу, осевой сдвиг, температуру подшипников) в удобном для чтения формате с плавающей точкой или целочисленном виде.

Уникальной особенностью модуля Bently Nevada 125680-01 является возможность одновременной работы двух независимых портов с разными настройками и разными наборами передаваемых данных. Например, один порт может передавать только аварийные сигналы в систему ПАЗ, а второй — все технологические параметры в DCS для архивирования и трендов. Встроенная диагностика 3500/20 непрерывно контролирует целостность связи и корректность передаваемых данных, что критически важно при использовании модуля в системах, связанных с безопасностью. Энергонезависимая память модуля 125680-01 сохраняет все настройки даже при полном обесточивании каркаса, исключая необходимость перенастройки после восстановления питания.

Области применения и примеры использования

Bently Nevada 125680-01 3500/20 применяется везде, где требуется интеграция систем вибромониторинга Bently Nevada в автоматизированные системы управления технологическими процессами:

• Нефтегазовая промышленность: Передача данных о состоянии газоперекачивающих агрегатов (ГПА) в центральную диспетчерскую, интеграция с системами противоаварийной защиты (ESD) на компрессорных станциях.

• Энергетика: Сбор данных с паровых и газовых турбин на ТЭС, ГРЭС и АЭС для отображения на мнемосхемах блочных щитов управления, архивирование параметров вибрации в исторических базах данных.

• Нефтехимия: Передача сигналов о состоянии компрессоров синтез-газа и этилена в систему управления производством, мониторинг трендов для предиктивной диагностики.

• Горнодобывающая промышленность: Интеграция данных с мощных вентиляторов главного проветривания и мельниц в общешахтные диспетчерские системы.

• Пример: На Нововоронежской АЭС модули связи 125680-01 от Bently Nevada используются для передачи данных виброконтроля турбогенераторов в информационно-вычислительную систему. Благодаря надежности протокола Modbus RTU, реализованного в модуле Bently Nevada 3500/20, обеспечивается непрерывный мониторинг состояния ответственного оборудования в реальном времени с отображением трендов на рабочем месте начальника смены станции.

Сравнение с конкурентами

Прямыми конкурентами Bently Nevada 125680-01 3500/20 являются коммуникационные модули Emerson CSI 6500 (например, CSI 6500 ATM) и GE (модули связи для старых серий 3300). Однако, 125680-01 от Bently Nevada выгодно отличается простотой настройки и широтой поддерживаемых функций Modbus. В отличие от решений Siemens, где для интеграции систем вибромониторинга требуется использование специализированных шлюзов (например, SIMATIC CM), модуль Bently Nevada 3500/20 интегрируется напрямую в каркас мониторов, исключая дополнительную задержку на преобразование протоколов и снижая стоимость системы.

По сравнению с более современными Ethernet-решениями (модель 3500/22M), модуль 125680-01 остается востребованным на объектах с устаревшими, но надежными системами управления на базе контроллеров, поддерживающих только последовательный Modbus. Скорость опроса и надежность передачи данных у 125680-01 подтверждена десятилетиями эксплуатации на тысячах объектов по всему миру, что делает его предпочтительным выбором при модернизации существующих систем без замены контроллерного оборудования.

Рекомендации по выбору и меры предосторожности

При выборе Bently Nevada 125680-01 3500/20 убедитесь, что версия прошивки модуля совместима с версией каркаса и установленных модулей мониторинга (например, 3500/42M или 3500/33). Обратите внимание, что для конфигурирования модуля требуется отдельный программатор с интерфейсом RS-232 и специализированное программное обеспечение от Bently Nevada.

При конфигурировании 125680-01 от Bently Nevada правильно рассчитайте карту регистров Modbus — объем передаваемых данных не должен превышать пропускную способность последовательной линии связи. Для сетей RS-485 обязательно используйте экранированную витую пару с правильным согласованием (терминирующие резисторы) на концах линии. Монтаж модуля Bently Nevada 3500/20 должен выполняться при отключенном питании каркаса (за исключением случаев использования функции горячей замены).

Избегайте прокладки линий связи RS-232/RS-485 рядом с силовыми кабелями — это может вызвать помехи и сбои в передаче данных модуля 125680-01. При подключении нескольких устройств к одной линии RS-485 соблюдайте правильную топологию "шина" без ответвлений. Все работы по настройке и замене модуля должны выполняться квалифицированным персоналом, имеющим опыт работы с оборудованием Bently Nevada и протоколами Modbus.
