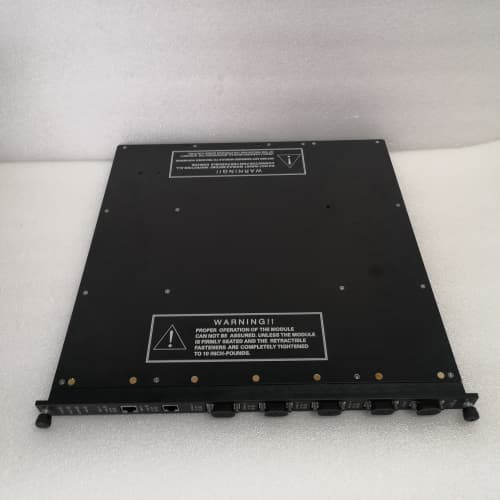

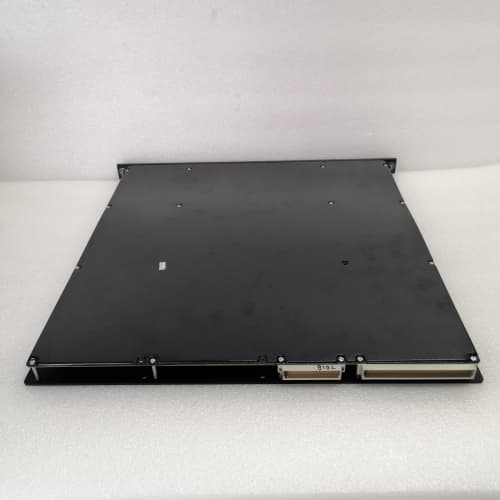

Обзор устройства: Модуль аналогового ввода TRICONEX 4329

Модуль TRICONEX 4329 является высоконадежным компонентом тройной модульной резервированной (TMR) системы безопасности Tricon производства компании Triconex (Emerson). Этот специализированный модуль, TRICONEX 4329 [вставьте_ссылку], выполняет функцию аналогового ввода (Analog Input - AI), предназначенную для измерения критически важных технологических параметров в системах аварийной остановки (ESD), противопожарной и газовой защиты (F&G) и других приложениях функциональной безопасности. Модуль TRICONEX 4329 обеспечивает точное и отказоустойчивое преобразование аналоговых сигналов 4-20 мА от полевых датчиков в цифровые данные, которые используются для принятия решений о необходимости защитного отключения.

Основные параметры продукта

• Производитель: Triconex (Emerson Automation Solutions).

• Тип изделия: Модуль аналогового ввода (Analog Input Module) для системы безопасности Tricon.

• Полный код заказа: 4329.

• Архитектура: Тройное модульное резервирование (TMR). Модуль фактически содержит три идентичных изолированных канала в одном корпусе, работающих параллельно.

• Входной сигнал: Токовый вход 4-20 мА.

• Количество каналов: Обычно 8 изолированных аналоговых входных каналов.

• Разрешение и точность: Высокое разрешение (например, 16-бит) и точность для точного контроля параметров процесса (давление, температура, уровень, расход).

• Изоляция: Гальваническая изоляция между каналами и между каналами и системной шиной для предотвращения распространения неисправностей и обеспечения безопасности.

• Диагностика: Расширенная встроенная диагностика, включая контроль обрыва петли, короткого замыкания, проверку работоспособности внутренних цепей (Circuit Validation).

• Сертификация: Компонент системы, сертифицированной в соответствии со стандартами IEC 61508 и IEC 61511 для использования в контурах безопасности с уровнем целостности безопасности (SIL) до SIL 3.

Преимущества и особенности

1. Высочайшая отказоустойчивость и безопасность: Благодаря архитектуре TMR, модуль TRICONEX 4329 продолжает корректно функционировать даже при отказе одного из трех внутренних каналов. Система выполняет "голосование" 2 из 3 для определения истинного значения сигнала, что исключает единичную точку отказа и обеспечивает высочайший уровень доступности и безопасности.

2. Высокая точность и надежность измерений: Устройство TRICONEX 4329 [вставьте_ссылку] обеспечивает прецизионное измерение сигналов, критически важных для принятия решений о безопасности. Надежная конструкция и качественные компоненты гарантируют стабильность показаний в течение длительного времени.

3. Встроенная диагностика "на лету": Модуль непрерывно проводит самодиагностику и диагностику подключенных полевых петель. Он немедленно обнаруживает и сообщает о таких неисправностях, как обрыв провода, короткое замыкание, выход сигнала за пределы диапазона или неисправность внутреннего канала, что позволяет оперативно реагировать и поддерживать целостность системы безопасности.

4. Горячая замена: Поддерживает операцию "горячей" замены без остановки контроллера или прерывания работы других каналов. Это критически важно для непрерывных технологических процессов, где остановка для ремонта недопустима.

5. Интеграция с Triconex TRISTATION 1131: Модуль легко конфигурируется и диагностируется с помощью стандартного программного обеспечения Emerson, обеспечивая единую среду для разработки логики безопасности, настройки параметров сканирования и диагностики.

Примеры применения в различных отраслях

• Нефтегазовая и нефтехимическая промышленность: Измерение критического давления в реакторах и сепараторах, контроль уровня в емкостях с легковоспламеняющимися жидкостями, мониторинг расхода на линиях аварийного сброса в системах ESD и F&G.

• Химическое производство: Контроль температуры и давления в экзотермических процессах, где их превышение может привести к разгону реакции.

• Энергетика: Мониторинг параметров котла и турбины для выполнения защитных отключений.

• Производство СПГ: Контроль температуры и давления в криогенных процессах.

Сравнение с аналогами конкурентов

По сравнению с аналоговыми входными модулями стандартных ПЛК или даже других систем безопасности (например, HIMA, Siemens SIMATIC S7-400H/F, ABB AC 800M HI), модуль TRICONEX 4329 имеет определяющие отличия:

• Архитектура TMR как стандарт: В отличие от дублированных (1oo2) систем, тройное резервирование обеспечивает более высокий уровень доступности и отказоустойчивости при сохранении требований к безопасности. Это визитная карточка Triconex.

• Фокус исключительно на функциональной безопасности: Вся философия дизайна, от выбора компонентов до firmware, ориентирована на минимизацию вероятности опасного отказа и выполнение диагностики с покрытием, требуемым стандартами SIL 3.

• Диагностика Circuit Validation: Системы Triconex включают уникальные процедуры проверки целостности измерительных цепей, что повышает доверие к полученным данным.

• Историческая репутация в критических отраслях: Triconex является де-факто стандартом во многих сегментах нефтегазовой и химической промышленности для самых ответственных применений, что обеспечивает широкую базу знаний и проверенную надежность.

Рекомендации по выбору и меры предосторожности

1. Подтверждение совместимости с шасси и системой: Модуль TRICONEX 4329 предназначен для установки в определенные модели шасси основного контроллера Tricon (например, 3008, 3503E, 3504E). Необходимо точно убедиться в совместимости аппаратной и программной версии.

2. Анализ требований SIL и конфигурации каналов: На основе анализа рисков (HAZOP, LOPA) определите требуемый уровень SIL для каждого измеряемого параметра. Это может влиять на конфигурацию (например, необходимость использования нескольких датчиков и входных каналов для одного параметра).

3. Только авторизованные каналы поставки: Из-за критической важности для безопасности, приобретать модуль TRICONEX 4329 [вставьте_ссылку] следует исключительно у официальных дистрибьюторов Emerson или через сервисные центры Triconex. Это гарантирует подлинность, соответствие стандартам и наличие актуальной firmware.

4. Строгое соблюдение процедур при работе: Все операции по установке, извлечению или конфигурации должны выполняться в полном соответствии с руководствами по эксплуатации (Tricon Installation and Maintenance Manual) и регламентами безопасности объекта (LOTO — Lockout-Tagout).

5. Верификация и функциональное тестирование после замены: После "горячей" замены система автоматически проведет тестирование нового модуля. Необходимо вручную проверить статус модуля в ПО TRISTATION 1131, убедиться в отсутствии диагностических сообщений и провести функциональное тестирование затронутых контуров безопасности в соответствии с планом тестирования (Test Plan). Любые изменения требуют формального пересмотра в рамках управления жизненным циклом безопасности.
