Подробное описание продукта

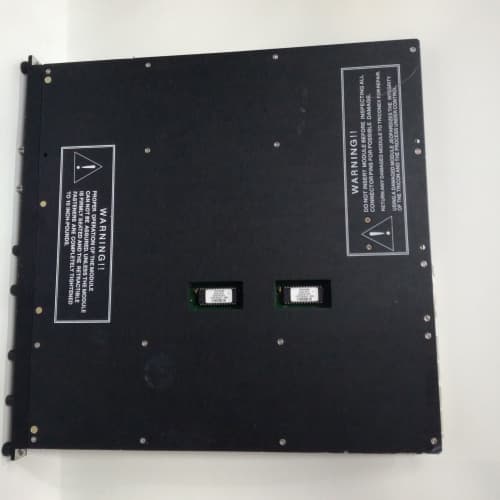

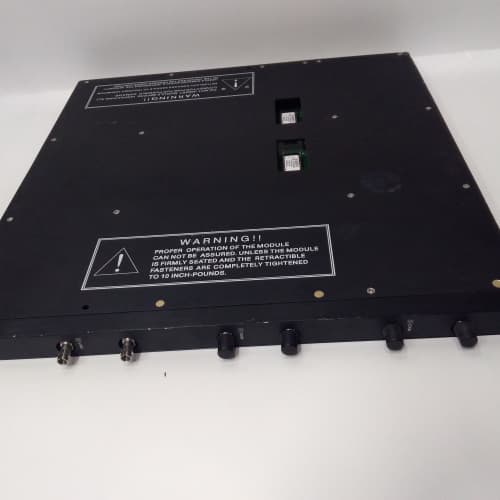

TRICONEX 4210 — это высоконадежный цифровой входной модуль, разработанный для систем противоаварийной защиты (ПАЗ, ESD/SIS) и критически важных систем управления на платформе Triconex. Он является ключевым компонентом семейства Tricon v9, v10 и Tricon CX, отвечая за сбор и передачу сигналов от дискретных (включено/выключено) полевых устройств в тройную модульную резервированную (TMR) систему. Основная функция модуля TRICONEX 4210 заключается в безопасном преобразовании сигналов от потенциально взрывоопасных или удаленных датчиков (например, кнопок аварийной остановки, позиционных выключателей, контактов реле) в цифровой вид, с которым работает основной контроллер. Каждый канал модуля 4210 имеет трехкратное резервирование на аппаратном уровне для достижения наивысшей степени отказоустойчивости и доступности. Подробные технические спецификации и документацию на модуль TRICONEX 4210 можно изучить на странице продукта по этой ссылке. Внедрение модуля 4210 в систему позволяет создавать надежные барьеры между опасной зоной и системой управления, что является обязательным требованием для объектов с высоким уровнем риска. Таким образом, TRICONEX 4210 служит фундаментальным строительным блоком для создания контуров безопасности SIL 2/SIL 3.

Основные технические параметры

• Тип модуля: Цифровой входной модуль (Discrete Input) для систем ПАЗ.

• Архитектура: Тройное модульное резервирование (TMR) — три независимых канала на один логический вход.

• Количество каналов: 16 или 32 (в зависимости от конкретной модификации и версии).

• Тип входного сигнала: Контактный (сухой контакт) или сигнал напряжения (например, 24 В пост. тока).

• Диапазон входного напряжения: Обычно 0-30 В пост. тока (номинал 24 В DC). Некоторые версии могут поддерживать 48 В DC или 125 В DC.

• Изоляция: Гальваническая развязка между полевыми цепями и логической частью системы, а также между группами каналов.

• Диагностика: Расширенная встроенная диагностика обрыва цепи, короткого замыкания, неисправности канала.

• Совместимость: Корзины (шасси) Tricon v9 (Model 3008), v10 (Model 3009) и Tricon CX.

• Сертификация: Соответствие требованиям стандартов безопасности IEC 61508 и IEC 61511 для применения в системах до SIL 3.

Преимущества и ключевые особенности

Модуль безопасности TRICONEX 4210 обладает уникальными преимуществами, обусловленными его архитектурой:

• Максимальная отказоустойчивость TMR: Тройное резервирование аппаратных цепей каждого ввода гарантирует, что одиночный отказ любого компонента (или даже отказ целого канала) не приведет к ложному срабатыванию или, что критичнее, к отказу в действии системы безопасности.

• Высокая диагностическая полнота (SFF): Обширные возможности самодиагностики в реальном времени позволяют обнаруживать более 99% потенциальных опасных отказов, что является ключевым требованием для достижения высоких уровней SIL (Safety Integrity Level).

• Надежное подавление дребезга контактов: Встроенные алгоритмы и аппаратная фильтрация надежно устраняют дребезг контактов механических переключателей, предотвращая ложные срабатывания системы ПАЗ.

• Горячая замена: Модуль 4210 поддерживает операцию «горячей» замены без остановки или перевода системы в сервисный режим, что критически важно для непрерывных производств.

• Проверенная надежность: Платформа Triconex и такие модули, как TRICONEX 4210, имеют многолетнюю историю успешного применения на самых ответственных объектах по всему миру.

Примеры применения в различных отраслях

• Нефтегазовая промышленность: Сбор сигналов аварийной остановки (ESD) с задвижек, сигналов высокого/низкого давления с предохранительных клапанов (PSV), сигналов пожарной и газовой сигнализации на платформах и НПЗ.

• Химическая и нефтехимическая промышленность: Мониторинг критических параметров (температура, давление, уровень) на реакторах и колоннах, приводящий к инициированию аварийного отключения.

• Энергетика: Защита паровых и газовых турбин от превышения скорости (overspeed), контроль пламени на горелках котлов.

• Фармацевтика: Аварийное отключение реакторов и систем высокого давления в случае отклонения параметров за безопасные пределы.

Сравнение с аналогами конкурентов

По сравнению с системами ПАЗ других производителей (например, Siemens SIMATIC Safety или HIMA), модуль TRICONEX 4210 имеет характерные отличия:

• Аппаратное TMR vs. 1oo2D/2oo3: Архитектура тройного резервирования (TMR) от Triconex является уникальной и обеспечивает исключительную доступность системы при сохранении высочайшего уровня безопасности. Конкуренты чаще используют архитектуры 1oo2D (один из двух с диагностикой) или 2oo3 (два из трех).

• Комплексная платформа vs. модульный подход: TRICONEX 4210 является неотъемлемой частью целостной, запатентованной платформы Triconex со своими шинами, контроллерами и ПО TriStation, что обеспечивает предсказуемость и оптимизацию. Решения конкурентов могут быть более модульными и открытыми.

• Фокус на критически важные приложения: Платформа Triconex исторически доминирует в сегменте самых крупных и сложных объектов нефтегазохимии, где требования к отказоустойчивости и диагностике предельно высоки.

Рекомендации по выбору и важные замечания

1. Определение уровня SIL: Четко определите целевой уровень безопасности (SIL 2 или SIL 3) для вашей функции ПАЗ. Это повлияет на конфигурацию (например, количество и тип голосования) при использовании модулей 4210.

2. Анализ типа сигнала и источника: Убедитесь, что тип подключаемого контакта (сухой или с поданным напряжением) и уровень напряжения соответствуют спецификации выбранной модификации TRICONEX 4210.

3. Планирование конфигурации шасси: Модули 4210 устанавливаются в специальные корзины (шасси) Triconex. Необходимо правильно рассчитать количество слотов, потребляемую мощность и совместимость версий (v9, v10, CX).

4. Организация полевой проводки: Крайне важно использовать раздельную, экранированную проводку для сигналов безопасности. Соблюдайте правила гальванической развязки и заземления, указанные в руководствах по установке.

5. Программирование и тестирование: Конфигурация и программирование выполняются в специализированной среде TriStation. Обязательно проводите полное функциональное тестирование (FAT, SAT) всех входных цепей, включая проверку реакции на обрыв и короткое замыкание.

6. Сервис и поддержка: Системы ПАЗ требуют регулярного планового тестирования и обслуживания. Убедитесь в наличии квалифицированного персонала и доступа к сервисной поддержке.
