TRICONEX 3008: Описание модуля цифрового ввода

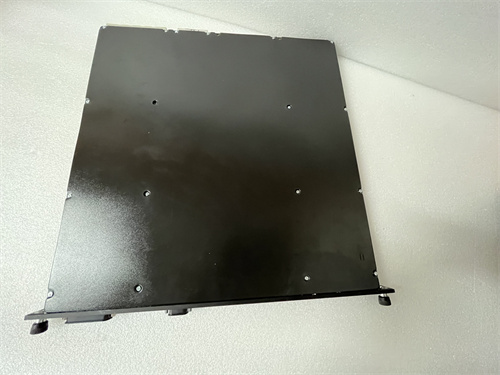

Модуль TRICONEX 3008 является ключевым компонентом высоконадежных систем безопасности производства Triconex (ныне часть Schneider Electric). TRICONEX 3008 представляет собой модуль 8-канального дискретного (цифрового) ввода, предназначенный для работы в составе отказоустойчивых программируемых логических контроллеров (ПЛК) серии Tricon. Основная функция данного модуля — это прием и диагностика сигналов «сухой контакт» (например, от аварийных кнопок, концевых выключателей, контактов реле) в системах, где критически важна бесперебойная работа и безопасность. Конструкция TRICONEX 3008 обеспечивает гальваническую развязку и включает в себя развитые средства самодиагностики для выявления неисправностей как внутри модуля, так и в полевой проводке, что соответствует строгим стандартам SIL 3 (уровень полноты безопасности). Подробную техническую документацию на модуль TRICONEX 3008 можно найти на официальном портале.

Технические параметры и характеристики

• Тип входного сигнала: «Сухой контакт» (контактный).

• Количество каналов: 8 изолированных каналов.

• Напряжение срабатывания: Как правило, 24 В постоянного тока (зависит от конкретной ревизии и конфигурации стойки).

• Гальваническая развязка: Присутствует между каналами, полем и логической стороной системы.

• Диагностика: Включает контроль обрыва провода, короткого замыкания, проверку работоспособности входных цепей.

• Совместимость: Устанавливается в крейты контроллеров серий Tricon v9, v10, Tricon CX.

• Сертификация безопасности: SIL 3 согласно МЭК 61508/61511.

Преимущества и отличительные особенности

Модуль TRICONEX 3008 выделяется в своем классе благодаря архитектуре Triple Modular Redundancy (TMR). Каждый из трех независимых каналов обработки внутри контроллера считывает входной сигнал, а итоговое значение определяется по мажоритарному принципу «2 из 3». Это обеспечивает:

• Высокую отказоустойчивость: Система продолжает работу даже при отказе одного из каналов.

• Безопасность: При обнаружении расхождений или неисправностей система переходит в предопределенное безопасное состояние.

• «Горячее» резервирование и замена: Модуль можно заменять без остановки контролируемого процесса.

• Встроенная диагностика: Значительно снижает время на поиск неисправностей и повышает общую доступность системы.

Области применения и примеры использования

TRICONEX 3008 находит применение в отраслях, где последствия отказа системы катастрофичны:

• Нефтегазовая промышленность: Системы аварийной остановки (ESD) на установках переработки, компрессорных станциях, платформах.

• Химическая и нефтехимическая промышленность: Защита реакторов, печей, систем хранения опасных веществ.

• Энергетика: Контроль и защита паровых и газовых турбин (Turbine Control, TCS).

• Металлургия: Аварийные остановки вращающихся печей и другого высокотемпературного оборудования.

Сравнение с аналогами других производителей

По сравнению с обычными модулями ввода для ПЛК общего назначения (например, Siemens S7-400 или Allen-Bradley ControlLogix), TRICONEX 3008 является специализированным решением для систем безопасности (Safety Instrumented System - SIS). Его прямые аналоги — это модули ввода для других SIS-контроллеров, таких как:

• HIMA HIMax: Также предлагает модули с высокой надежностью и сертификацией SIL 3.

• Rockwell/Allen-Bradley GuardPLC: Более интеграционное решение в экосистеме Rockwell, но с иной, часто дуальной (1oo2D), а не тройной (TMR) архитектурой резервирования.
  Ключевое отличие TRICONEX 3008 — проверенная временем TMR-архитектура, обеспечивающая как безопасность, так и максимальную доступность (отказоустойчивость), в то время как многие конкуренты в первую очередь фокусируются на безопасности с возможной остановкой процесса при неисправности.

Рекомендации по выбору и важные замечания

1. Системная совместимость: Модуль TRICONEX 3008 работает только в совместимых крейтах и шасси контроллеров Tricon. Необходима проверка версии основного процессора и firmware.

2. Требования к проектированию: Применение таких модулей требует соблюдения строгих стандартов проектирования МЭК 61511, включая анализ рисков и расчет показателей безопасности (PFDavg).

3. Конфигурация: Программирование и конфигурация выполняются в специализированном ПО TriStation.

4. Источник питания: Требуется источник питания с соответствующими характеристиками и резервированием.
