Описание продукта

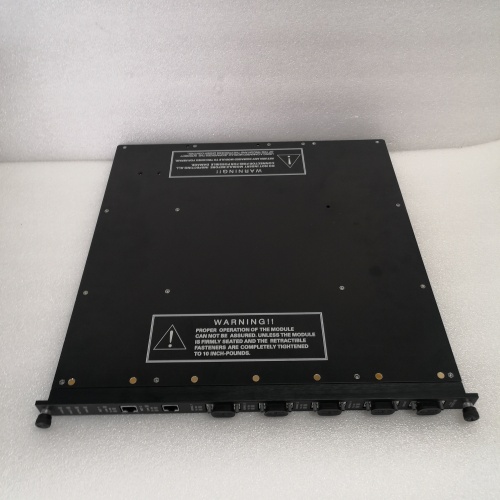

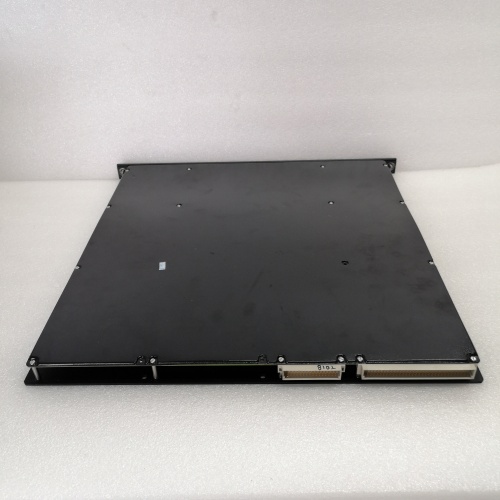

Модуль аналогового вывода TRICONEX 4329 является критически важным компонентом систем тройного модульного резервирования (TMR) серии Tricon, производства компании Schneider Electric. Этот модуль предназначен для преобразования цифровых управляющих сигналов от главного процессора системы безопасности в точные аналоговые выходные сигналы для управления полевыми исполнительными устройствами, такими как регулирующие клапаны или приводы, в рамках систем аварийной остановки (ESD) или противопожарной и газовой защиты (F&GS). TRICONEX 4329 построен по принципу TMR, что означает наличие трех независимых и изолированных каналов для каждого выхода, результаты которых проходят аппаратное голосование. Использование модуля 4329 обеспечивает высочайший уровень целостности и отказоустойчивости для критически важных контуров управления безопасностью.

Технические параметры

• Тип устройства: Модуль аналогового вывода (Analog Output Module) с архитектурой TMR.

• Принцип работы: Тройное модульное резервирование (Triple Modular Redundancy) с аппаратным голосованием выходных сигналов.

• Количество каналов: Как правило, 8 аналоговых выходных каналов (уточняется по спецификации).

• Тип выходного сигнала: Токовый выход 4-20 мА (наиболее вероятно) или потенциальный (0-10 В).

• Разрешение: Высокое, обычно 16-битное.

• Гальваническая развязка: Полная развязка между каналами и между внутренними цепями TMR и полевыми цепями для предотвращения распространения неисправностей.

• Диагностика: Расширенная встроенная диагностика для каждого канала: контроль выходного тока, обрыв петли, короткое замыкание, диагностика внутренней схемы.

• Коэффициент безопасных отказов (SFF): Очень высокий, необходимый для достижения уровня целостности безопасности SIL 3.

Преимущества и особенности

1. Беспрецедентная отказоустойчивость: Благодаря архитектуре TMR, модуль TRICONEX 4329 продолжает корректно функционировать даже при отказе одного из трех внутренних каналов, гарантируя непрерывность и безопасность управления.

2. Сертификация для SIL 3: Спроектирован и протестирован для применения в системах функциональной безопасности высшего уровня в соответствии с IEC 61508/61511.

3. Высокая точность и стабильность: Обеспечивает точное и повторяемое формирование аналогового сигнала, что критически важно для позиционирования исполнительных механизмов в системах безопасности.

4. Встроенная диагностика с высоким покрытием: Обнаруживает более 99% потенциальных опасных отказов, позволяя системе перейти в безопасное состояние и уведомить оператора о неисправности.

5. Аппаратное голосование выходов: Окончательный аналоговый сигнал формируется после сравнения и голосования результатов трех независимых каналов, что исключает выдачу ошибочного управляющего воздействия.

6. Горячая замена: Поддерживает замену без остановки контроллера или нарушения работы функций безопасности, что необходимо для непрерывных производств.

Примеры применения в различных отраслях

• Нефтегазовая промышленность: Управление аварийными отсечными и регулирующими клапанами (например, клапаном сброса давления) на морских платформах, установках сжижения газа (LNG) и магистральных трубопроводах.

• Химическая и нефтехимическая промышленность: Точное управление клапанами для безопасного отвода реагентов, подачи ингибиторов или переключения потоков в аварийных ситуациях на реакторах и колоннах.

• Энергетика: Управление клапанами подачи топлива, байпасными клапанами турбин или другими исполнительными механизмами в системах защиты котлов и турбин.

Сравнение с аналогами (Honeywell, HIMA, ABB)

• Против аналоговых выходных модулей в стандартных ПЛК: Обычные модули не имеют архитектуры TMR, их диагностическое покрытие недостаточно для SIL 3, и они не предназначены для систем функциональной безопасности. TRICONEX 4329 создан исключительно для этой цели.

• Против решений Honeywell (Safety Manager) или HIMA: Конкуренты предлагают свои резервированные аналоговые модули. Уникальность модуля 4329 заключается в его интеграции в доминирующую на рынке платформу Tricon с ее проверенной, бескомпромиссной архитектурой тройного резервирования на уровне каждого компонента.

• Против систем с архитектурой 1oo2D: Архитектура TMR модуля 4329 (2oo3) обеспечивает более высокую доступность, чем 1oo2D. Система на базе 4329 сохраняет полную функциональность при одном отказе, в то время как система 1oo2D может потребовать перехода в безопасное состояние.

Рекомендации по выбору и важные замечания

1. Исключительно для систем безопасности: Модуль TRICONEX 4329 должен использоваться только для функций безопасности (ПАЗ, F&GS). Для задач общего управления процессом следует применять отдельную систему.

2. Строгая проверка совместимости: Перед заказом необходимо убедиться, что модуль 4329 совместим с версией шасси и главного процессора Tricon (например, Tricon v9, v10, v11), а также с версией программного обеспечения TriStation.

3. Конфигурация и калибровка: Каждый канал модуля требует точной настройки в ПО TriStation (диапазон выходного сигнала, поведение при неисправности). Для ответственных применений может потребоваться периодическая калибровка.

4. Монтаж и проводка: Необходимо использовать экранированные кабели для аналоговых сигналов и соблюдать правила раздельной прокладки от силовых цепей. Важно обеспечить правильное заземление.
