Подробное описание продукта

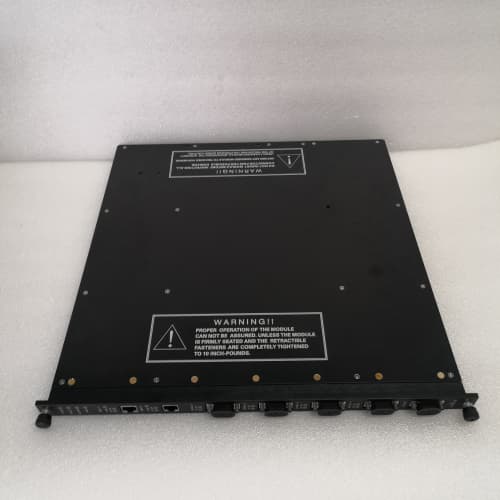

TRICONEX 4351B — это высоконадежный аналоговый входной модуль, созданный для критически важных систем управления и противоаварийной защиты (ПАЗ, ESD/SIS) на базе платформы Triconex. Он относится к семейству Tricon v9, v10 и более новых систем, выполняя ключевую задачу безопасного преобразования непрерывных сигналов (4-20 мА, 0-10 В и т.д.) от полевых датчиков в цифровые данные для тройной модульной резервированной (TMR) архитектуры контроллера. Модуль TRICONEX 4351B предназначен для точного и отказоустойчивого мониторинга таких параметров, как давление, температура, уровень и расход, в процессах, где отказ может привести к серьезным последствиям. Каждый аналоговый канал в модуле 4351B реализован в трех экземплярах (TMR), что обеспечивает высочайшую доступность и целостность данных даже в случае аппаратного сбоя. Более подробно ознакомиться с техническими деталями и возможностями модуля TRICONEX 4351B можно на странице продукта по этой ссылке. Внедрение модуля 4351B гарантирует, что критически важные технологические параметры будут измеряться с необходимой точностью и безошибочно переданы в систему для принятия решений по безопасности. Таким образом, TRICONEX 4351B служит основным «органом чувств» для систем безопасности, требующих сертификации до SIL 3.

Основные технические параметры

• Тип модуля: Аналоговый входной модуль (Analog Input) для систем ПАЗ.

• Архитектура: Тройное модульное резервирование (TMR) — три независимых измерительных цепи на один аналоговый вход.

• Количество каналов: 8 каналов.

• Типы входных сигналов:

• Токовый вход: 4-20 мА (стандартный промышленный сигнал).

• Напряжение: 0-5 В, 0-10 В, 1-5 В (в зависимости от конфигурации).

• Разрешение: Высокое (обычно 16-битное), обеспечивающее точное измерение сигнала.

• Изоляция: Гальваническая развязка между полевыми цепями, между каналами и логической частью системы.

• Диагностика: Расширенная встроенная диагностика обрыва петли (broken wire), короткого замыкания, выхода сигнала за пределы диапазона, неисправности АЦП.

• Совместимость: Корзины (шасси) Tricon v9 (Model 3008), v10 (Model 3009) и более новые платформы.

• Сертификация: Соответствие требованиям стандартов функциональной безопасности IEC 61508 и IEC 61511 для применения в системах до SIL 3.

Преимущества и ключевые особенности

Модуль безопасности TRICONEX 4351B обладает рядом уникальных преимуществ, вытекающих из его архитектуры и назначения:

• Максимальная надежность и отказоустойчивость TMR: Трехкратное резервирование измерительных цепей гарантирует, что отказ одного или даже двух компонентов в канале не приведет к потере критического параметра или ложному срабатыванию системы. Система продолжает работу на основе мажоритарного голосования.

• Высокая точность и диагностическая полнота: Встроенные высокоточные АЦП и комплексная диагностика позволяют не только точно измерять сигнал, но и обнаруживать более 99% опасных отказов, что является обязательным условием для систем высокого уровня SIL.

• Гибкая конфигурация сигналов: Модуль 4351B поддерживает как токовые (4-20 мА), так и вольтовые входы, что позволяет подключать широкий спектр стандартных полевых датчиков.

• Горячая замена: Поддержка операции замены модуля TRICONEX 4351B без остановки контроллера или технологического процесса, что критически важно для объектов с непрерывным циклом работы.

• Защита от опасных отказов (Fail-Safe): Архитектура и диагностика спроектированы таким образом, что при обнаружении неисправности, которую нельзя однозначно парировать, модуль переходит в предсказуемое безопасное состояние, предотвращая опасное ложное срабатывание или отказ в действии.

Примеры применения в различных отраслях

• Нефтегазовая и нефтехимическая промышленность: Непрерывный мониторинг давления в реакторах и сепараторах, температуры в печах пиролиза, уровня в резервуарах для инициирования аварийного останова (ESD) при достижении уставок.

• Энергетика: Контроль температуры пара, давления в барабане котла, скорости вращения турбины для защиты оборудования от разрушительных режимов.

• Химическая промышленность: Измерение концентрации реагентов, расхода опасных веществ, давления в автоклавах в системах, связанных с риском взрыва или выброса.

• Газовая и трубопроводная транспортная инфраструктура: Мониторинг давления на выходе компрессорных станций и на критических участках трубопровода для активации функций сброса давления или отключения секции.

Сравнение с аналогами конкурентов

По сравнению с решениями других производителей систем ПАЗ (таких как HIMA, Siemens SIMATIC Safety T), модуль TRICONEX 4351B имеет характерные отличия:

• Аппаратное TMR vs. 1oo2D: Архитектура тройного резервирования TRICONEX 4351B предлагает более высокий уровень доступности системы по сравнению с типичными дублированными с диагностикой (1oo2D) архитектурами конкурентов, при сопоставимом уровне безопасности (SIL 3). Это снижает вероятность ложных остановов.

• Интеграция в экосистему Triconex: 4351B является частью целостной, проверенной платформы с собственной средой программирования TriStation, что обеспечивает оптимизированную и предсказуемую работу. Решения конкурентов могут базироваться на более открытых, но менее интегрированных стандартах.

• Фокус на непрерывные процессы: Платформа Triconex, включая модули типа 4351B, исторически доминирует в сегменте крупных непрерывных процессов (нефтепереработка, химия), где требования к доступности и диагностике аналоговых сигналов особенно высоки.

Рекомендации по выбору и важные замечания

1. Определение требований SIL и требований к доступности: Четкое понимание целевого уровня SIL и допустимой вероятности ложного срабатывания (PFD) и отказа в действии (PFDavg) поможет выбрать правильную архитектуру на основе модулей 4351B (например, тип голосования 2oo3).

2. Выбор типа сигнала и датчика: Убедитесь, что выходной сигнал ваших полевых датчиков (4-20 мА, 0-10 В и т.д.) соответствует поддерживаемым диапазонам модуля TRICONEX 4351B.

3. Планирование монтажа и проводки: Используйте экранированные витые пары для аналоговых сигналов. Строго соблюдайте правила раздельной прокладки силовых, дискретных и аналоговых кабелей. Правильное заземление экранов критически важно для подавления помех.

4. Конфигурация в TriStation: Каждый канал модуля 4351B требует конфигурации в программной среде TriStation: тип сигнала, диапазон, алгоритмы фильтрации и диагностические уставки.

5. Калибровка и тестирование: Регулярная калибровка подключенных датчиков и функциональное тестирование каналов (включая проверку реакции на обрыв и замыкание) являются обязательной частью поддержания системы в рабочем состоянии и соответствия заявленному SIL.

6. Резервирование источников питания: Для обеспечения максимальной надежности питание шасси с модулями 4351B должно осуществляться от резервированных источников.
