Описание продукта

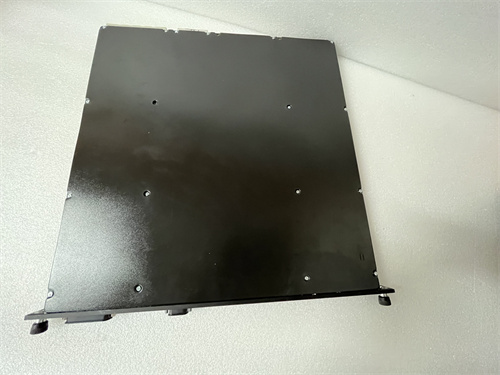

Модуль TRICONEX 3008 представляет собой специализированную плату цифрового ввода, предназначенную для работы в составе отказоустойчивых систем управления безопасностью (Safety Instrumented System - SIS) семейства Tricon. Основная задача модуля TRICONEX 3008 — это надежный прием и обработка дискретных сигналов от устройств, сигнализирующих об опасных условиях: датчиков пламени, детекторов газа, аварийных кнопок (масштабируемых контактов). Модуль построен на принципе тройного модульного резервирования (TMR), где три независимых канала обрабатывают один и тот же входной сигнал, и окончательный результат определяется по мажоритарному принципу. Это гарантирует максимальную доступность системы и защиту от скрытых отказов. Конструкция и диагностические функции модуля 3008 соответствуют строжайшим международным стандартам функциональной безопасности, таким как IEC 61508 и IEC 61511. Интеграция модуля TRICONEX 3008 в систему Tricon обеспечивает надежную основу для реализации функций аварийного отключения.

Параметры продукта

• Тип устройства: Цифровой входной модуль (Digital Input Module) с архитектурой TMR.

• Количество каналов: Как правило, 8 или 16 изолированных каналов (точное число зависит от исполнения; 3008 часто указывает на 8-канальную версию).

• Тип входного сигнала: Сухой контакт (сухой контакт) или сигнал постоянного тока (например, 24 В DC) от масштабируемых контактов.

• Напряжение питания: Получает питание от шины основной стойки (Main Chassis) Tricon.

• Изоляция: Высокий уровень гальванической изоляции между каналами и между каналами и логической частью системы.

• Диагностика: Расширенная встроенная диагностика обрывов петли, коротких замыканий, неисправностей компонентов.

• Сертификация безопасности: SIL 3 в соответствии с IEC 61508 (для соответствующих конфигураций системы).

Преимущества и особенности

• Архитектура TMR: Тройное резервирование обеспечивает как высокую доступность (отказ одного канала не останавливает систему), так и высокую целостность безопасности (для искажения вывода требуются согласованные отказы в двух каналах).

• Высокая диагностическая覆盖率: Превосходные возможности самодиагностики позволяют выявлять более 99% потенциальных опасных отказов, что критически важно для систем SIL 3.

• "Горячая" замена: Модуль TRICONEX 3008 может быть заменен без остановки работы контроллера или отключения питания всей системы, что минимизирует простои.

• Полная интеграция: Бесшовная работа со всей экосистемой Tricon, включая программное обеспечение Triconex TriStation для конфигурации и мониторинга.

• Проверенная надежность: Отраслевой стандарт для критических применений в нефтегазовой, химической и энергетической отраслях с многолетней историей успешной эксплуатации.

Примеры применения в различных областях

• Системы противопожарной и газовой защиты (F&G): Мониторинг сигналов от детекторов горючих газов, токсичных газов, датчиков пламени и дыма на нефтеперерабатывающих заводах и платформах.

• Системы аварийного отключения (ESD): Прием сигналов от аварийных кнопок, датчиков высокого/низкого давления и температуры для инициирования безопасного останова процесса.

• Турбинный контроль (Turbine Control): Мониторинг критических параметров (вибрация, скорость, температура подшипников) для защиты газовых и паровых турбин.

• Защита вращающегося оборудования: Мониторинг систем смазки, температуры и давления для компрессоров, насосов и генераторов.

Сравнение с аналогами конкурентов

По сравнению с системами безопасности других ведущих производителей (например, Siemens SIMATIC Safety или HIMA), система Tricon и модуль TRICONEX 3008 имеют характерные отличия:

• Архитектура TMR vs. Дупликация с диагностикой: Tricon использует тройное аппаратное резервирование (TMR), в то время как многие конкуренты полагаются на дуплицированную архитектуру (2oo2) с расширенной диагностикой. TMR часто обеспечивает более высокую готовность при том же уровне SIL.

• Аппаратная избыточность: Подход Tricon является более "аппаратно-центричным", что может обеспечивать более простую верификацию для конечного пользователя по сравнению с системами, сильно зависящими от сложного диагностического ПО.

• Экосистема и наследие: Tricon имеет долгую историю и глубокую интеграцию в традиционные отрасли, такие как нефтегаз, что создает обширную базу знаний и опыт интеграции.

• Гибкость программирования: Некоторые конкурирующие системы могут предлагать больше вариантов языков программирования (например, на основе IEC 61131-3), тогда как Tricon традиционно использует собственную среду TriStation.

Рекомендации по выбору и меры предосторожности

1. Анализ опасностей и оценка рисков (HAZOP/LOPA): Применение модуля TRICONEX 3008 должно быть основано на формальном анализе, определяющем требуемый уровень SIL для каждой конкретной функции безопасности.

2. Проверка полной модели: Уточните полный номер детали, так как 3008 может быть базовым обозначением. Полная модель (например, включающая ревизию или специфичный суффикс) определяет точное напряжение, тип контакта и рейтинги.

3. Конфигурация системы: Модуль должен быть корректно сконфигурирован в программном обеспечении TriStation, включая настройки фильтрации, времени дебаунса и реакции на неисправность.

4. Монтаж и проводка: Критически важно соблюдать инструкции по монтажу, использовать рекомендованные типы кабелей и обеспечивать правильное экранирование для минимизации помех.

5. Квалификация персонала: Работа с системами SIL 3, такими как Tricon, требует специально обученных и сертифицированных инженеров для проектирования, программирования и обслуживания.
