Подробное описание продукта

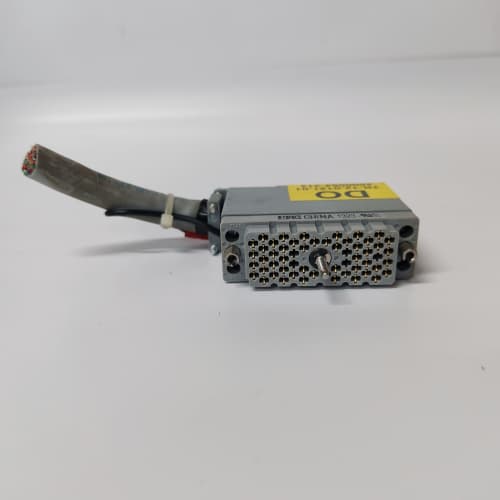

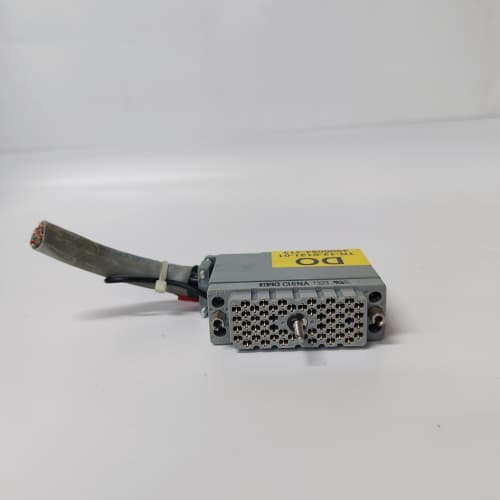

TRICONEX 4000066-025 — это модуль релейного выхода (Form-C Relay Output Module) для систем противоаварийной защиты (ПАЗ, ESD/SIS) и критически важного управления на платформе Triconex. Он является ключевым компонентом семейства систем Tricon v9, v10 и более новых, отвечая за безопасное и надежное коммутирование силовых цепей на основе команд от тройного модульного резервированного (TMR) контроллера. Основная функция модуля TRICONEX 4000066-025 заключается в обеспечении физического размыкания или замыкания внешних электрических цепей (например, для отключения электромагнитного клапана, остановки двигателя, подачи сигнала тревоги) с использованием электромеханических реле. Этот модуль специально спроектирован для выполнения финального элемента функций безопасности, где отказ в действии недопустим. Подробные технические спецификации и документацию на модуль 4000066-025 можно изучить на странице продукта по этой ссылке. Внедрение модуля TRICONEX 4000066-025 в систему позволяет создавать надежные и диагностируемые выходные каналы, соответствующие строгим требованиям стандартов функциональной безопасности. Таким образом, модуль 4000066-025 служит конечным, силовым исполнительным звеном в цепи безопасности систем класса SIL 2/SIL 3.

Основные технические параметры

• Тип модуля: Модуль релейных выходов (Relay Output Module).

• Архитектура: Модуль с тройным модульным резервированием (TMR). Три независимых реле (по одному от каждого основного процессора) управляют одним общим выходным контактом Form-C.

• Тип выходного контакта: Форма C (перекидной, SPDT): общий (C), нормально разомкнутый (NO), нормально замкнутый (NC).

• Количество каналов: 4 канала (с независимыми релейными группами TMR).

• Номинальные параметры реле:

• Напряжение: До 125 В постоянного тока или 120 В переменного тока.

• Ток: До 2 А (резистивная нагрузка).

• Коммутируемая мощность: 60 Вт (DC) / 62.5 ВА (AC).

• Совместимость: Корзины (шасси) систем Tricon v9 (Model 3008), v10 (Model 3009) и более новых платформ (Tricon CX).

• Диагностика: Встроенная диагностика состояния реле и цепей.

• Сертификация: Соответствие требованиям стандартов функциональной безопасности IEC 61508 и IEC 61511 для применения в системах до SIL 3.

Преимущества и ключевые особенности

Модуль выхода TRICONEX 4000066-025 обладает уникальными преимуществами, обусловленными его архитектурой и назначением:

• Максимальная отказоустойчивость и безопасность TMR: Конфигурация с тремя реле на один выходной контакт гарантирует, что отказ одного или даже двух реле не предотвратит выполнение команды безопасности. Выход сработает, если команда поступит от двух из трех главных процессоров (голосование 2oo3).

• Высокая диагностическая полнота: Модуль обеспечивает диагностику как отказов типа «залипание» реле, так и обрывов или коротких замыканий во внешней нагрузочной цепи, что критически важно для достижения высоких показателей безопасной отказоустойчивости (SFF).

• Физическая изоляция и надежность: Использование электромеханических реле обеспечивает полную гальваническую развязку между низковольтной логикой системы ПАЗ и силовыми полевыми цепями, а также высокую устойчивость к импульсным помехам и перегрузкам.

• Гибкость благодаря контактам Form-C: Контакты типа «перекидной» позволяют реализовывать как схемы с размыканием по безопасности (de-energize to trip), так и схемы с замыканием, обеспечивая оптимальную интеграцию с существующими полевыми устройствами.

• Горячая замена: Модуль поддерживает замену без остановки работы контроллера, что минимизирует влияние на технологический процесс.

Примеры применения в различных отраслях

• Нефтегазовая промышленность: Отключение электромагнитных клапанов (ESD valves) на магистральных трубопроводах, отсечных задвижках скважин или на входе/выходе резервуаров при срабатывании системы ПАЗ.

• Химическая и нефтехимическая промышленность: Аварийная остановка подачи реагентов, отключение нагревателей реакторов, включение аварийной вентиляции или системы подавления пламени.

• Энергетика: Аварийное закрытие стопорных клапанов топлива (газ, мазут) перед горелками котла, отключение возбуждения генератора.

• Фармацевтика и пищевая промышленность: Аварийная остановка мощных мешалок, насосов высокого давления или компрессоров в системах, где существует риск для персонала или оборудования.

Сравнение с аналогами конкурентов

По сравнению с выходными модулями других производителей систем ПАЗ (например, HIMA, Siemens), модуль TRICONEX 4000066-025 имеет характерные отличия:

• Электромеханические реле TMR vs. полупроводниковые ключи: Многие конкуренты используют твердотельные (полупроводниковые) выходы. Релейные выходы в 4000066-025 обеспечивают абсолютную гальваническую развязку и часто более высокую устойчивость к броскам тока и напряжения, хотя и имеют ограниченный механический ресурс.

• Архитектура TMR vs. 1oo2: Уникальная архитектура с тремя реле на канал предлагает более высокий уровень доступности по сравнению с дублированными (1oo2) схемами при сохранении того же уровня безопасности, уменьшая вероятность ложного останова.

• Специализация под финальные элементы: Конструкция модуля, особенно контакты Form-C, ориентирована на прямое управление сильноточными полевыми устройствами (соленоиды, маломощные двигатели), что делает его законченным решением, в отличие от модулей, требующих внешних промежуточных реле.

Рекомендации по выбору и важные замечания

1. Анализ нагрузки (индуктивная/резистивная): Крайне важно проанализировать характер подключаемой нагрузки. Для индуктивных нагрузок (соленоиды, катушки реле) необходимо использовать снабберные цепи (RC-цепи или варисторы) параллельно нагрузке для подавления эдс самоиндукции и защиты контактов реле модуля 4000066-025.

2. Соблюдение номинальных параметров: Никогда не превышайте указанные значения напряжения, тока и мощности для реле. Работа на пределе номиналов резко сокращает срок службы. Для более мощных нагрузок используйте модуль как промежуточное реле для управления контакторами.

3. Схемы безопасности (De-energize to Trip): В системах ПАЗ наиболее распространена схема, при которой для срабатывания безопасности цепь размыкается. При использовании контактов Form-C это обычно реализуется через нормально замкнутый (NC) контакт.

4. Планирование шасси и питания: Убедитесь в наличии свободного слота в шасси Tricon, совместимого с этим модулем. Рассчитайте потребляемую мощность модулем от шасси.

5. Регулярное функциональное тестирование: В рамках поддержания уровня SIL системы необходимо проводить плановое тестирование выходных каналов, включая проверку срабатывания реле и целостности внешних цепей.

6. Диагностика в TriStation: Используйте возможности программного обеспечения TriStation для мониторинга диагностических сигналов модуля TRICONEX 4000066-025 для своевременного выявления потенциальных проблем.
